Sistema de energía 12kV, 630A
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

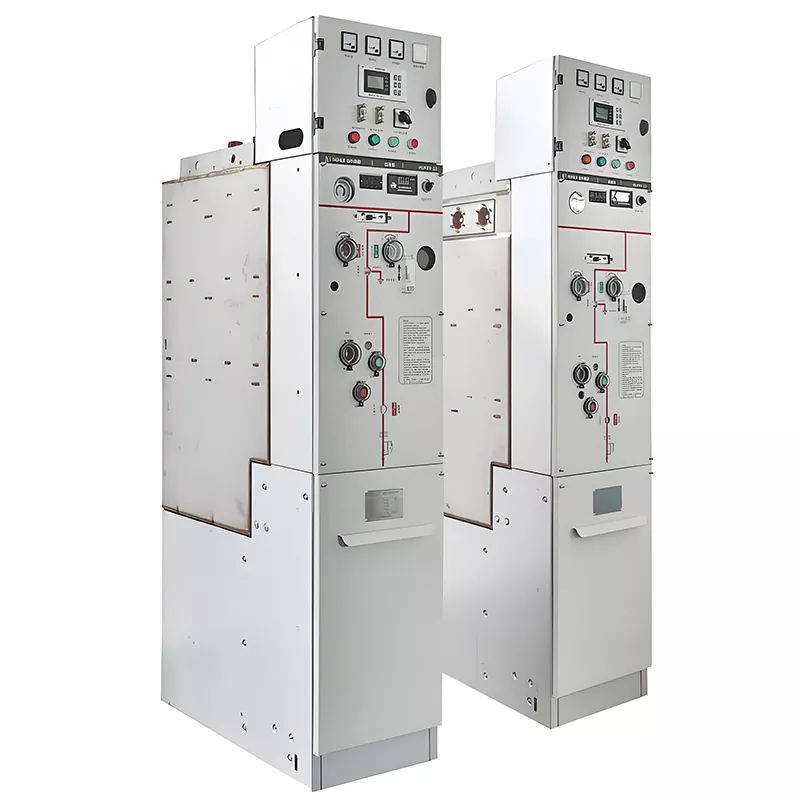

La unidad principal de anillo aislado RMU 11kV de Huajidian Sf6 es un conjunto completo de energía de alto voltaje respetuoso con el medio ambiente. Equipo de distribución que cumple con los estándares nacionales e industriales y es adecuado para CA trifásica de 12 kV y 50 Hz en interiores. sistemas de distribución de energía. El producto utiliza aire seco y nitrógeno respetuosos con el medio ambiente en lugar de azufre. aislamiento de hexafluoruro (SF6), logrando cero emisiones de gases de efecto invernadero SF6 durante todo su ciclo de vida, alineando con políticas medioambientales de doble carbono.
El equipo integra seccionadores de carga, seccionadores de puesta a tierra, unidades integrales de protección y medición, y Módulos de monitoreo inteligentes, logrando control integrado de distribución de energía, protección contra fallas y datos. seguimiento. Con su estructura compacta, protección completamente sellada, operación sin mantenimiento y fuerte impacto ambiental. Adaptabilidad, ha sido probada en el mercado durante un largo período y se ha convertido en un producto principal para bajas emisiones de carbono. Actualizaciones de la red eléctrica, lo que la convierte en la solución preferida de proveedor de equipos de distribución de energía de alta calidad para ingeniería. clientes.
|
Proyecto de parámetros |
Especificaciones técnicas |
|
Tensión nominal |
12kV |
|
Frecuencia nominal |
50Hz |
|
Corriente nominal |
630A |
|
Corriente nominal de resistencia de corta duración |
20 kA, 25 kA |
|
Corriente de ruptura nominal de cortocircuito |
20 kA, 25 kA |
|
Medio de aislamiento |
Aire seco / Nitrógeno de alta pureza (respetuoso con el medio ambiente) |
|
Nivel de protección |
IP30 |
|
Mecanismo operativo |
Almacenamiento de energía manual/eléctrico |
|
Altitud aplicable |
≤1000m |
|
Temperatura del entorno operativo |
-10℃ ~ +40℃ |
|
Vida útil |
Más de 30 años |
El equipo admite múltiples modos de fuente de alimentación, incluida la red en anillo, la fuente de alimentación de un solo extremo y la fuente de alimentación dual. permitiendo la segmentación de líneas, la interconexión de redes y el rápido intercambio de energía. Esto evita efectivamente la generación de energía a gran escala. cortes y garantiza el suministro de energía continuo y estable para redes de distribución de energía urbana, parques industriales y nuevos proyectos energéticos.
El dispositivo de protección integrado integra múltiples funciones de protección, incluida la sobrecorriente instantánea, Protección de secuencia cero, sobretensión, subtensión y pérdida de fase. Puede desconectar rápidamente líneas defectuosas en milisegundos, evitando la propagación de fallas y mejorando significativamente la seguridad y estabilidad de la red eléctrica operación.
La unidad principal de anillo aislado en SF6 RMU 11kV está equipada con un módulo de adquisición de datos de alta precisión, que recopila datos en tiempo real sobre el voltaje, la corriente, la potencia y el estado del interruptor del equipo. Admite comunicación remota, fondo monitoreo y alarmas automáticas de fallas, lo que permite la operación inteligente y desatendida de equipos de distribución de energía.
Abandona por completo la tecnología de aislamiento de gases de efecto invernadero SF6 y utiliza nitrógeno y aire seco no tóxico y libre de contaminación. como medio aislante, logrando cero emisiones de gases de efecto invernadero. Esto resuelve los problemas ambientales como el gas. Fugas y difícil reciclaje en equipos tradicionales, simplifica la evaluación de impacto ambiental del proyecto. proceso y cumple plenamente con los requisitos nacionales de protección ambiental y desarrollo de doble carbono.
Adoptando una estructura vertical, integrada, modular y compacta, se divide en un área superior de control de instrumentos, un área de operación del interruptor central y un área de conexión de cables inferior. El gabinete está mecanizado por CNC, lo que garantiza una alta rigidez. y niveles de protección. El volumen de un solo gabinete es mucho más pequeño que el de las unidades principales de anillo tradicionales, lo que ahorra más más del 30% del espacio de instalación. Admite una expansión flexible con múltiples circuitos y es adecuado para espacios confinados. escenarios de instalación como subestaciones prefabricadas y pequeñas salas de distribución.
La unidad principal de anillo aislado en SF6 RMU 11kV está equipada con un mecanismo de enclavamiento electromecánico doble de cinco pliegues para prevenir cinco operaciones incorrectas importantes: apertura y cierre bajo carga, apertura y cierre accidental de disyuntores, conectar cables de tierra mientras está energizado, cerrar y energizar interruptores de puesta a tierra y entrada accidental en compartimentos energizados. La puerta del gabinete, los interruptores y el mecanismo de conexión a tierra están interbloqueados, lo que impide su apertura mientras energizados, garantizando la seguridad integral del personal de mantenimiento.
La unidad de interruptor central adopta una estructura de caja de gas completamente sellada, que no requiere recarga ni mantenimiento del aislamiento. gas durante toda su vida útil. No se ve afectado por la humedad externa, el polvo o la condensación, y es adecuado para diversos condiciones complejas de funcionamiento en interiores, lo que reduce significativamente los costos posteriores de mantenimiento y reemplazo de gas. el La vida útil del equipo puede alcanzar más de 30 años.
El número de circuitos entrantes y salientes, parámetros de protección, configuraciones de comunicación y gabinete. Las dimensiones se pueden personalizar según los requisitos del proyecto, proporcionando soluciones exclusivas de distribución de energía para Escenarios de ingeniería municipal, generación de energía nueva y consumo de energía industrial. Todos los productos tienen pasó las pruebas de tipo, cumple con los estándares nacionales y puede ser aceptado y conectado con éxito a la red eléctrica por el autoridades pertinentes.
Proyecto de red eléctrica verde de Yunnan Qujing
Este proyecto es un proyecto de mejora y renovación de la red de distribución de energía urbana. Huajidiano respetuoso con el medio ambiente Las unidades principales de anillo reemplazaron a las unidades principales de anillo SF6 tradicionales y se aplicaron a los enlaces de distribución de conmutación urbana. estaciones. Las características de cero emisiones y libre de mantenimiento del producto reducen eficazmente las emisiones de carbono y Presión de operación y mantenimiento de la red eléctrica. El equipo ha pasado por dos años de funcionamiento estable bajo Condiciones de trabajo húmedas y complejas, logrando un suministro de energía estable y un monitoreo inteligente de la energía urbana. red de distribución, creando un punto de referencia regional de demostración de redes eléctricas bajas en carbono.
P1: ¿Puede el rendimiento de las unidades principales de anillo aisladas con aire seco/nitrógeno rivalizar con el de las unidades principales de anillo SF6 tradicionales?
A1: El rendimiento cumple plenamente con los estándares y es aún más ventajoso. Uso de unidades principales de anillo Huajidian de 11 kV Tecnología de aislamiento de gas de alta pureza y respetuosa con el medio ambiente. Su rendimiento de aislamiento y resistencia a cortocircuitos. La capacidad y la capacidad de corte cumplen con el estándar nacional de 12 kV para equipos de distribución de energía, consistente con el rendimiento de los equipos SF6 tradicionales. Evita los problemas de envejecimiento, fugas y contaminación del gas SF6. lo que resulta en una mayor adaptabilidad ambiental, una vida útil más larga y un rendimiento general superior en comparación con productos tradicionales.
P2: ¿La unidad principal de anillo aislado respetuosa con el medio ambiente requiere pruebas de gas y mantenimiento regulares?
R2: No se requiere mantenimiento de gas de rutina. La caja de gas central adopta una estructura integral y completamente sellada, lo que proporciona protección contra fugas de por vida y elimina la necesidad de rellenar. A diferencia de los equipos tradicionales de SF6 que requieren pruebas de presión regulares, detección de fugas y reabastecimiento de gas, este equipo solo requiere una rutina diaria inspecciones, reduciendo significativamente los costos de mantenimiento posteriores y la inversión en mano de obra.
P3: ¿Se puede adaptar la unidad principal de anillo aislado en SF6 RMU 11kV a condiciones interiores complejas como alta humedad y ¿Altos niveles de polvo?
R3: Sí, puede. El equipo tiene un alto grado de protección IP30 y la caja de gas completamente sellada puede aislar completamente polvo externo, humedad y condensación. Puede funcionar de forma estable en entornos que oscilan entre -10 ℃ y +40 ℃, sin verse afectado por la humedad interior y la acumulación de polvo, lo que lo hace adecuado para escenarios complejos como la energía subterránea salas de distribución y subestaciones transformadoras mal ventiladas.
Huajidian ha estado profundamente involucrado en la I+D y la fabricación de energía de alto voltaje respetuosa con el medio ambiente. equipos de distribución durante más de una década. Posee una fábrica de producción moderna y estandarizada, un conjunto completo de Equipo de prueba profesional y un equipo técnico maduro de I + D, lo que le permite desarrollar y equipos centrales de producción en masa.
Todos sus productos han pasado rigurosas pruebas de tipo y certificaciones industriales y son ampliamente utilizados en el sector eléctrico nacional. Redes eléctricas, nuevas energías y proyectos de infraestructura municipal. La marca ofrece un servicio integral y de proceso completo. abarcando soluciones personalizadas, fabricación, instalación y puesta en marcha in situ y mantenimiento postventa. Siguiendo una filosofía de producto de seguridad ecológica y alta rentabilidad, Huajidian ofrece servicios generales confiables. Soluciones de equipos de distribución de energía para usuarios de todo el mundo.
