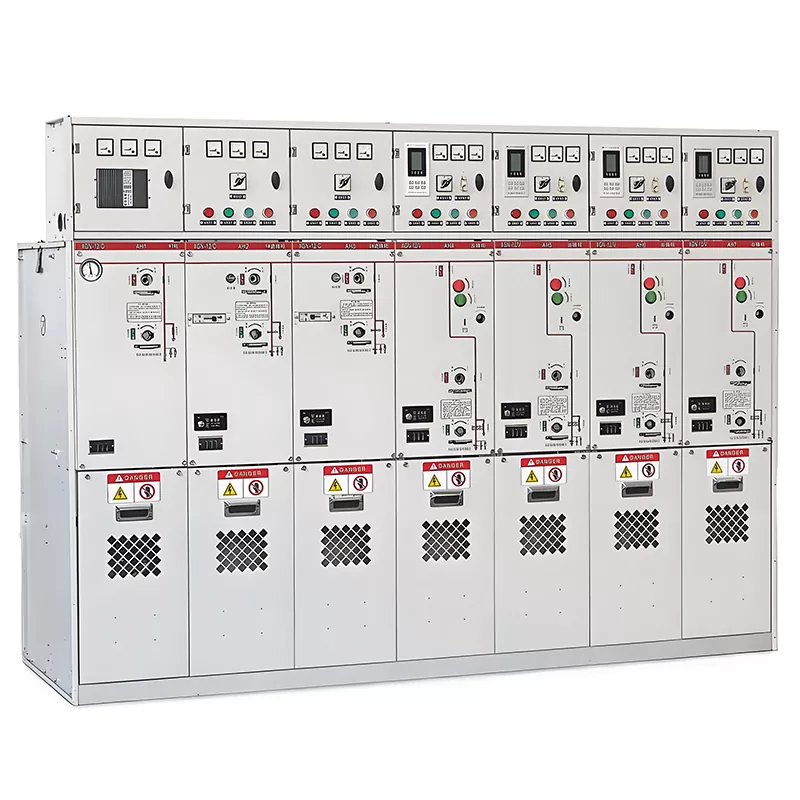

Aparamenta aislada en gas SF6 GIS de 33 kV

La seguridad eléctrica y el suministro ininterrumpido de energía constituyen requisitos esenciales y duraderos de la industria industrial moderna. y sistemas de energía civiles, en los que varios tipos de aparamenta tienen la misión crítica de garantizar la estabilidad funcionamiento de la red eléctrica. El Grupo Huajidian lleva años dedicado a la profunda I+D de media y alta tensión. aparamenta. El desarrollo de su tablero aislado en gas SF6 GIS de 33 kV tiene sus raíces en la extensa experiencia de primera línea Experiencia operativa y de mantenimiento acumulada por su equipo de producto a lo largo del tiempo, específicamente en lo que respecta al rendimiento. bajo condiciones extremas que involucran temperaturas altas y bajas, altos niveles de polvo y operaciones de conmutación frecuentes.

El tablero aislado en gas SF6 GIS de 33 kV se aparta de las arquitecturas tradicionales aisladas al aire libre y, en lugar de ello, adopta una carcasa metálica blindada y completamente cerrada llena de gas aislante SF6. Se adhiere estrictamente al estándar nacional. GB3906 y el estándar industrial global IEC298, que presenta una clasificación de protección IP2X estándar que se puede personalizar y actualizado a IP4X según los requisitos específicos del proyecto. Todos los componentes internos activos están completamente aislados del Ambiente externo, evitando así fallas de cortocircuito causadas por la intrusión de objetos extraños y estableciendo una doble barrera de seguridad tanto para los operadores in situ como para la propia infraestructura de la red.

En cuanto a la configuración de aislamiento, siempre que el espacio libre de aislamiento de aire, ya sea fase a fase o fase a tierra: cae dentro de los 125 mm, el equipo está equipado con aisladores de poste cerámico que cuentan con una resistencia a la compresión. fuerza de ≥8000N. Esto garantiza un rendimiento de aislamiento estable en una amplia gama de condiciones ambientales, específicamente dentro de un rango de temperatura de -25°C a +40°C y en altitudes de hasta 1.000 metros. Como local de confianza proveedor, Huajidian aprovecha los comentarios de campo recopilados de miles de proyectos de ingeniería energética, tanto nacionales como internacional—para optimizar continuamente su estructura de productos y refinar su selección de componentes.

Ventajas principales del producto

1. Protección de seguridad integral: equipada de serie con funciones de enclavamiento de "cinco prevención"

La seguridad es la base de los equipos de distribución de energía de media tensión. El conmutador GIS Huajidian de 33 kV SF6 se basa en una estructura de enclavamiento mecánico de precisión para implementar funciones de enclavamiento obligatorias de "Cinco Prevención":

1.1. Evita la apertura o cierre accidental del disyuntor;

1.2. Impide el funcionamiento del seccionador (aislador) bajo carga;

1.3. Previene la aplicación de un cable de tierra a un circuito energizado;

1.4. Evita cerrar el disyuntor (energizar la línea) mientras hay un cable de tierra conectado;

1.5. Evita que el personal entre accidentalmente en un compartimento energizado.

Todo el sistema de enclavamiento mecánico emplea una estructura de bloqueo obligatoria y pasiva. Esto fundamentalmente Elimina los riesgos de seguridad causados por la negligencia operativa humana, reduciendo así la incidencia de la seguridad en el sitio. Accidentes: una razón clave por la que este producto ha sido ampliamente adoptado en numerosas infraestructuras públicas, industriales y proyectos mineros.

2. Estructura modular y compacta: facilita la instalación y el mantenimiento

El gabinete del equipo, los componentes principales y los mecanismos operativos presentan un diseño modular dividido. Esto significativamente acorta los tiempos de montaje in situ y simplifica a largo plazo las tareas de mantenimiento rutinario. Los usuarios pueden seleccionar, según requisitos específicos: ya sea el disyuntor de vacío de tipo dividido ZN28A-12 o el circuito de vacío ZN63-12 (VS1) Disyuntor, combinado con mecanismos electromagnéticos o accionados por resorte, para adaptarse a diversos escenarios operativos. que involucran diferentes frecuencias de conmutación. El diseño compacto del gabinete ocupa un espacio mínimo, ahorrando efectivamente Espacio de ingeniería civil dentro de subestaciones. Es especialmente adecuado para construcciones con limitaciones de espacio. entornos, como la modernización de pequeñas salas de distribución en áreas urbanas más antiguas o la construcción de Estaciones de conmutación subterráneas.

3. Interfaces reservadas para la expansión inteligente: listas para el futuro desarrollo de redes inteligentes

A diferencia de los equipos de distribución tradicionales que solo cumplen funciones básicas de transmisión y distribución de energía, este GIS SF6 de 33 kV El tablero aislado en gas presenta ranuras de montaje internas reservadas para sensores y dispositivos de protección de relés, lo que permite para una integración perfecta con sistemas de monitoreo remoto para la automatización de la red. Una vez que los componentes de monitoreo compatibles estén instalado, el equipo puede recopilar datos operativos en tiempo real, proporcionar alertas tempranas sobre posibles equipos fallos y permitir el control inteligente remoto. Esto garantiza que los usuarios no necesiten reemplazar todo el cuadro. unidad durante futuras actualizaciones de redes inteligentes, lo que proporciona un amplio espacio para futuras expansiones y avances tecnológicos.

Especificaciones técnicas detalladas

Nota: Los parámetros de aislamiento, tensión soportada y capacidad de corte para la unidad completa de 33 kV se pueden ajustar para alinearse con los estándares de la red eléctrica local del cliente y el entorno operativo específico en el sitio. todo terminado Los productos se someten a rigurosas pruebas de tipo de fábrica en las instalaciones de fabricación estandarizadas de Huajidian antes de su envío.

Ámbito de aplicación

El tablero de distribución aislado en gas SF6 GIS de 33 kV es ideal para aplicaciones que involucran conmutación frecuente operaciones. Se utiliza ampliamente en centros de redes de distribución urbana, estaciones de conmutación de pequeña escala, estaciones subterráneas. Sistemas de suministro de energía en túneles, instalaciones industriales y mineras, complejos comerciales a gran escala, aeropuertos y metros. subestaciones de distribución, hospitales de primer nivel (Grado 3A) y proyectos de distribución de energía que respaldan estadios deportivos.

Estudio de caso: Proyecto de subestación para un gran complejo comercial en una capital provincial del norte de China

Ubicado en una capital de provincia del norte de China, este gran parque comercial integra un centro comercial y oficinas de grado A. edificios y un aparcamiento subterráneo. Los sistemas de refrigeración, ascensores y seguridad contra incendios del centro comercial. Los equipos requieren un suministro de energía continuo e ininterrumpido las 24 horas. El antiguo edificio original del proyecto, aislado por aire. Las aparamentas habían sido durante mucho tiempo susceptibles a los efectos adversos del polvo y la humedad, lo que llevó a frecuentes aislamientos. fallas de degradación. En 2024, el propietario del proyecto eliminó el equipo obsoleto y adquirió un lote de 12 Huajidian Unidades GIS SF6 33kV.

Después de 18 meses de operación continua en el campo, que abarca tanto la temporada de verano como la de invierno, el equipo demostró la siguientes resultados de rendimiento:

1. No se produjeron fallas relacionadas con cortocircuitos o roturas de aislamiento durante todo el período de funcionamiento;

2. El sistema de enclavamiento mecánico "Cinco Prevención" funcionó de manera confiable, lo que garantiza una conmutación flexible y segura operaciones durante el uso diario;

3. El diseño compacto de los gabinetes de distribución redujo la huella de ingeniería civil requerida para la distribución. espacio en un 28%, lo que resulta en ahorros significativos en los costos de infraestructura del proyecto;

4. Las interfaces inteligentes reservadas previamente se integraron exitosamente con la energía remota del parque comercial. plataforma de monitoreo, que permite el acceso remoto y la visualización en tiempo real de los datos operativos del equipo.

Sobre la base de estos excepcionales resultados sobre el terreno, el contratista general del proyecto ha firmado un acuerdo marco de cooperación acuerdo con Huajidian para el suministro de equipos de subestación para dos estaciones comerciales adicionales de nueva construcción parques.

Dirección futura del desarrollo inteligente

Impulsado por el acelerado desarrollo global de las redes inteligentes, Huajidian continúa iterando y refinando su SF6 de 33kV. Línea de productos GIS, actualizando su oferta hacia una mayor inteligencia, digitalización y sostenibilidad baja en carbono. La próxima generación de modelos optimizados vendrá de serie con monitoreo en línea integrado de la densidad del gas SF6, en tiempo real. detección de descargas parciales y módulos de transmisión de datos basados en la nube. Esto permite a los equipos de operaciones y mantenimiento para pasar de inspecciones periódicas fuera de línea a un mantenimiento inteligente y predictivo. Gracias a un "plug-and-play" diseño con interfaces reservadas, los clientes pueden actualizar los equipos existentes, incluso las unidades ya compradas y instalado: con estos accesorios inteligentes en el sitio, sin la necesidad de desmantelar o reemplazar todo el tablero gabinete. Este enfoque maximiza el retorno de la inversión inicial en equipos del cliente.

Preguntas frecuentes

P1: Para proyectos especializados en regiones costeras caracterizadas por alta humedad y niebla salina, ¿puede Huajidian personalizarlo? ¿El grado de protección y los mecanismos de operación de su tablero GIS de SF6 de 33 kV?

A1: Sí, podemos. Además de nuestras clasificaciones de protección estándar IP2X e IP4X, ofrecemos una actualización a gabinetes IP54. Diseñado específicamente para resistir la condensación y la niebla salina en ambientes costeros con alta humedad. Además, Los clientes pueden elegir entre mecanismos de operación accionados por resorte y electromagnéticos, dependiendo de las necesidades específicas. requisitos de frecuencia de disparo y condiciones de suministro de energía en el sitio de instalación. Todas las soluciones personalizadas se someten rigurosas pruebas de simulación antes de la producción para garantizar un rendimiento óptimo.

P2: En condiciones normales de funcionamiento, ¿cuál es la vida útil del gas SF6 dentro del gabinete y requiere reposición frecuente?

A2: En condiciones de funcionamiento estándar, definidas como temperaturas entre -25 °C y +40 °C y una altitud no superior de 1000 metros: el gas SF6 dentro de nuestros gabinetes completamente sellados sigue siendo efectivo durante más de 10 años y no requiere reposición de rutina. Los clientes sólo necesitan realizar una verificación de rutina anual de la densidad del gas; la reposición de gas es sólo se requiere después de una revisión importante que implique el desmantelamiento del gabinete.

P3: Para los clientes extranjeros que compren este equipo GIS de Huajidian, ¿pueden proporcionarles orientación sobre la instalación en el sitio y ¿Servicios de mantenimiento postventa?

R3: Proporcionamos manuales de instalación en inglés y soporte técnico remoto en línea de forma gratuita. Para pedidos en el extranjero a gran escala, específicamente aquellos que involucran una sola compra de 20 unidades o más, podemos enviar ingenieros eléctricos profesionales al sitio del proyecto para brindar capacitación en instalación, de acuerdo con los términos del contrato.

Huajidian se mantiene firme en su filosofía de priorizar la seguridad en la I+D de equipos. Cada 33kV SF6 La unidad de aparamenta aislada en gas se somete a un riguroso control de calidad durante todo el ciclo de vida de producción, desde el inspección de las materias primas a su llegada a nuestras instalaciones hasta la inspección final del producto terminado antes de envío. Al elegir los productos Huajidian GIS, está eligiendo una garantía de sistema eléctrico estable y a largo plazo. operación. Damos la bienvenida a consultas de contratistas EPC, operadores de red y distribuidores globales sobre cotizaciones de precios, dibujos técnicos y soluciones personalizadas.
