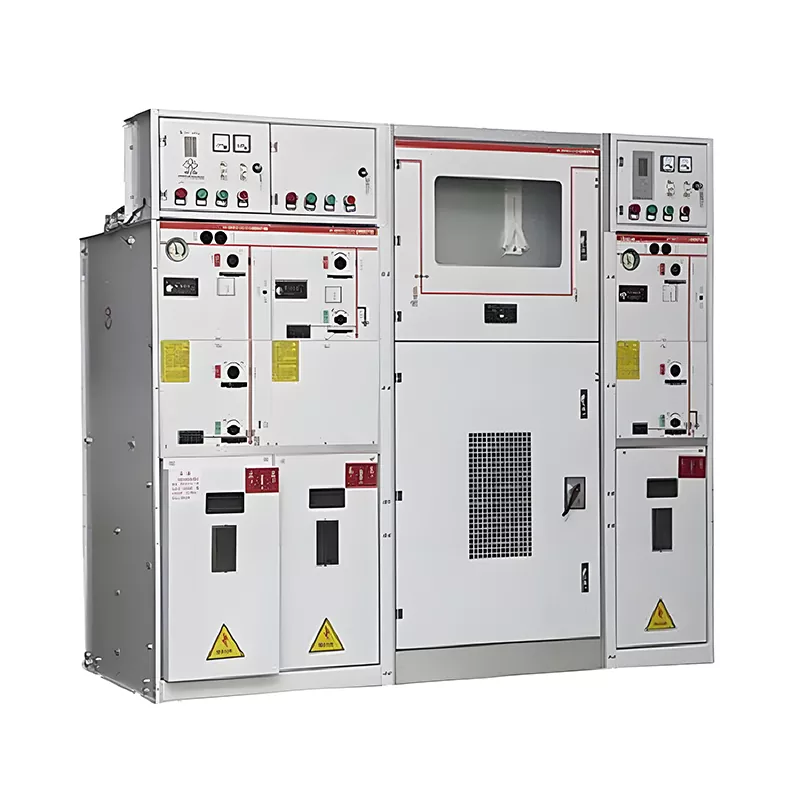

Aparamenta de unidad principal de anillo RMU GIS SF6 de 22 kV

Esta aparamenta de unidad principal en anillo SF6 GIS RMU de 22 kV es un dispositivo inteligente central desarrollado por Huajidian para media tensión. sistemas de distribución de energía. Rompiendo con las limitaciones estructurales de los equipos tradicionales, el producto adopta Un diseño modular compacto, unidades funcionales centrales altamente integradas, como disyuntores, interruptores de desconexión, interruptores de puesta a tierra y transformadores de instrumentos. La estructura del gabinete es aerodinámica y compacta, adecuada para escenarios de instalación confinados como subestaciones urbanas y subestaciones prefabricadas.

El panel de control del equipo presenta un diseño fácil de usar, equipado con instrumentos de monitoreo inteligentes y un Ventana de observación visual para monitoreo en tiempo real del funcionamiento del equipo. Como proveedor confiable, Huajidian apoya Soluciones personalizadas basadas en las necesidades reales de distribución de energía de los usuarios, cubriendo integralmente la distribución de energía. requisitos en diversos escenarios, como edificios civiles, parques industriales y proyectos de infraestructura clave.

Ventajas principales del producto

1. Diseño de aislamiento totalmente protegido, cero riesgos de seguridad durante el funcionamiento

El equipo utiliza gas SF6 o gas ecológico para el aislamiento interno y las partes vivas tienen una protección total. estructura sellada, aislándolos completamente de la humedad externa, polvo, escombros y animales pequeños, eliminando la riesgo de cortocircuitos y fugas en la fuente. También cumple estrictamente con las especificaciones de diseño de las "cinco pruebas". para sistemas de energía, equipados con mecanismos de operación de enclavamiento y doble protección de enclavamiento mecánico para el Puertas de gabinete, evitando eficazmente problemas de mal funcionamiento, como abrir y cerrar interruptores bajo carga o entrar accidentalmente en compartimentos activos, garantizando de manera integral la seguridad del personal de mantenimiento.

2. Resistente a la corrosión y duradero, adaptable a condiciones de trabajo complejas.

El gabinete de aparamenta de unidad principal en anillo SF6 GIS RMU de 22 kV está hecho de placa de acero laminado en frío de alta calidad o Placa de acero recubierta de aluminio-zinc, tratada con un fino proceso de pulverización anticorrosión. Cuenta con alta mecánica Fuerza, resistencia al desgaste y resistencia a la corrosión, lo que permite un funcionamiento estable a largo plazo en complejos interiores y exteriores. ambientes como alta temperatura, alta humedad y polvo. La tasa anual de fuga de gas de los tanques llenos de gas. la aparamenta es ≤0,1%, lo que garantiza una sólida estabilidad operativa del equipo y reduce significativamente el mantenimiento posterior costos.

3. Combinación modular y flexible, operación simple y conveniente

El producto adopta un diseño de módulo funcional estandarizado, lo que permite una combinación libre de entradas y salidas. Unidades de línea, unidades PT y unidades transformadoras según las necesidades de distribución de energía en el sitio, cumpliendo con las necesidades personalizadas. Requisitos de configuración de diferentes proyectos. El panel está científicamente dividido, con estándares estandarizados. Disposición de botones, perillas e instrumentos. Viene de serie con instrucciones claras de procedimiento operativo, diagramas de simulación de cableado eléctrico principal y señales de advertencia de alto voltaje, lo que reduce los costos de aprendizaje del operador y el riesgo de activación accidental, logrando un funcionamiento estandarizado y sencillo.

4. Monitoreo inteligente, bajos costos de mantenimiento.

Los instrumentos de monitoreo inteligentes incorporados pueden detectar la presión del aire interno, la temperatura y el estado operativo de el equipo en tiempo real, reportando oportunamente fallas y anomalías, logrando alerta temprana inteligente y remota seguimiento. La estructura integrada y completamente sellada elimina la necesidad de mantenimiento frecuente y reemplazo de piezas. reduciendo significativamente la carga de trabajo de mantenimiento y logrando un funcionamiento altamente eficiente y de bajo consumo.

Parámetros técnicos básicos

El tablero de distribución de unidad principal en anillo Huajidian 22kV SF6 GIS RMU se ha sometido a múltiples pruebas industriales rigurosas, lo que garantiza Parámetros compatibles y estables que cumplen con los estándares nacionales e internacionales para la distribución de energía de media tensión. equipo:

- Tensión nominal: 12kV/24kV

- Corriente nominal: 630A/1250A

- Frecuencia nominal: 50 Hz

- Tensión soportada de frecuencia de alimentación: 42kV/65kV

- Tensión de resistencia al impulso del rayo: 75 kV/125 kV

- Clasificación de protección: Cámara de gas IP67/Gabinete IP4X

- Tasa de fuga de gas anual: ≤0,1% (gabinete lleno de gas)

Principales escenarios de aplicación

Con su estructura compacta, alta seguridad y alta estabilidad, este equipo se usa ampliamente en diversos sectores convencionales. Escenarios de distribución de energía de media tensión:

1. Soporte urbano: áreas residenciales urbanas, complejos comerciales, salas de distribución de energía de edificios de oficinas

2. Distribución de Energía Industrial: Parques industriales, plantas de fabricación, redes de distribución de energía de media tensión.

3. Red eléctrica urbana: actualizaciones de la red de distribución de energía urbana y nodos de suministro de energía de la red en anillo

4. Proyectos de infraestructura clave: sistemas de suministro de energía para instalaciones críticas como aeropuertos, ferrocarriles y hospitales

Caso de aplicación de ingeniería

1. Proyecto de renovación de la red eléctrica urbana del condado/bandera de Mongolia Interior

La unidad principal en anillo (RMU) tradicional en las antiguas zonas residenciales de Ejin Horo Banner, en Mongolia Interior, tenía malas condiciones. resistencia a la humedad y al agua, lo que lo hace propenso a la entrada de agua y cortocircuitos durante la temporada de lluvias, frecuentemente afectando el suministro normal de energía de los residentes. Este proyecto adoptó unidades principales de anillo Huajidian 22kV SF6 GIS RMU RMU en lotes. Confiando en una protección totalmente sellada IP67 y una excelente resistencia a la corrosión, resiste eficazmente el agua. acumulación y erosión de ambientes húmedos durante la temporada de lluvias, solucionando por completo el problema de la fácil Fallo de equipos antiguos. Después de la puesta en funcionamiento del equipo, la tasa de fallas de suministro de energía en el área disminuyó en un 95%, logrando un suministro de energía estable e ininterrumpido a los residentes y completando con éxito la red urbana Mejora y renovación de la seguridad de la red de distribución.

Preguntas frecuentes

P1: ¿Cuál es la vida útil y el ciclo de mantenimiento de la aparamenta de la unidad principal en anillo GIS RMU de 22 kV SF6?

R: Esta unidad principal de anillo Huajidian RMU adopta una estructura resistente a la corrosión completamente sellada y un núcleo de alta calidad. componentes, con una vida útil diseñada de hasta 30 años. Gracias a su tasa de fuga de aire anual ultrabaja de ≤0,1% Y con un diseño completamente cerrado a prueba de polvo y humedad, el equipo requiere un mantenimiento mínimo. Rutina Las inspecciones solo requieren verificar la presión del aire y el estado operativo cada seis meses, y un profesional integral. Se necesita mantenimiento cada 3 a 5 años, lo que reduce significativamente los costos de mantenimiento a largo plazo.

P2: ¿Puede el equipo soportar condiciones exteriores adversas, como altas temperaturas y alta humedad?

R: Sí. El gabinete del equipo utiliza placas de acero recubiertas de aluminio y zinc con pulverización anticorrosión de alto nivel. proceso, proporcionando excelente resistencia a la intemperie y resistencia a la corrosión. Los componentes eléctricos internos están completamente Sellado y protegido, resistiendo eficazmente la interferencia de entornos hostiles como altas temperaturas, altas humedad, polvo y niebla salina. Puede funcionar de manera estable en el rango de -40 ℃ a +85 ℃, adaptándose a trabajos complejos ambientes en varias regiones de China.

P3: ¿El producto admite personalización personalizada y servicios de guía de instalación en el sitio?

R: Sí. Como fabricante y proveedor profesional, Huajidian puede proporcionar una personalización personalizada integral de Las unidades de entrada y salida del equipo, funciones de monitoreo inteligente, parámetros de protección y apariencia. Marcajes según las necesidades del proyecto. Proporcionamos un servicio integral que cubre todo el ciclo de vida de un proyecto, incluido el diseño de la solución, la instalación in situ, la puesta en servicio, la operación y el mantenimiento, y el soporte posventa. Nuestro equipo técnico profesional soluciona todo tipo de problemas in situ durante todo el proyecto.

Garantía de la marca Huajidian

Huajidian se adhiere a la filosofía de calidad de "entrega sin defectos y servicio de ciclo completo". Todos 22kV SF6 GIS RMUR La aparamenta de la unidad principal en anillo se somete a pruebas rigurosas, que incluyen voltaje soportado a frecuencia industrial, descarga parcial, y aumento de temperatura, antes de salir de la fábrica para garantizar que los productos cumplan con los estándares de la industria y el uso del proyecto. requisitos. Basándonos en un sistema de producción estandarizado y un sistema posventa integral, brindamos a los clientes con soluciones integradas de equipos de distribución de energía profesionales, eficientes y confiables, desde el diseño de la solución, producción, instalación y puesta en marcha de equipos hasta el post-mantenimiento.
