Sistema de energía 12kV, 630A
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

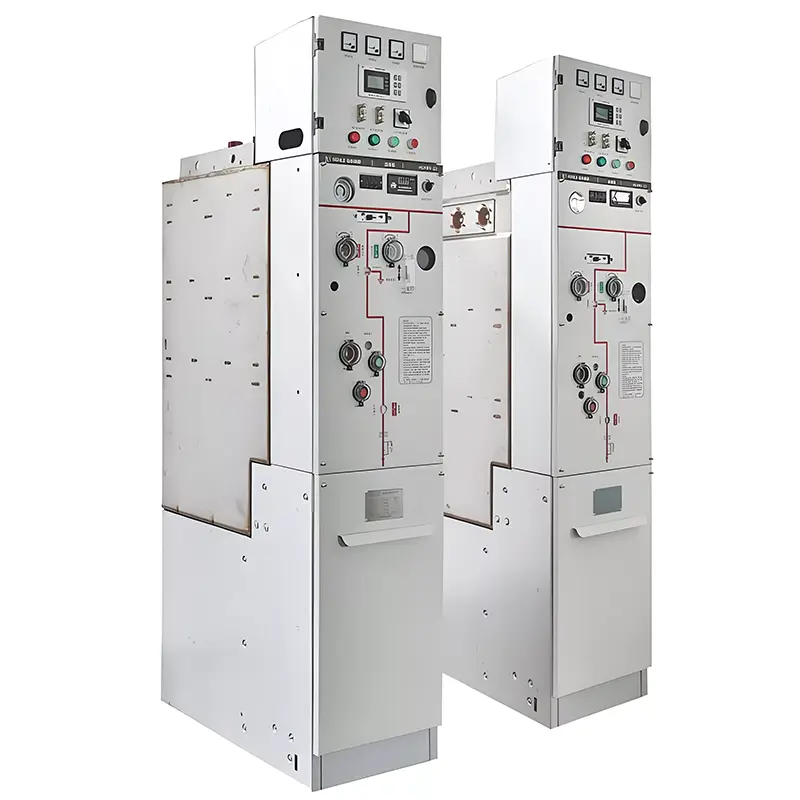

La aparamenta con aislamiento de gas GIS SF6 de 11 kV de Huajidian es un anillo altamente inteligente, respetuoso con el medio ambiente y duradero Unidad principal diseñada específicamente para sistemas modernos de distribución de energía. En comparación con los tradicionales aislados con SF6 aparamenta, este producto utiliza aire seco y nitrógeno en lugar del gas de alto efecto invernadero SF6, logrando cero SF6 emisiones, reduciendo significativamente las emisiones de carbono provenientes del funcionamiento de la red eléctrica y demostrando una excelente sostenibilidad ambiental y ambiental. ventajas de ahorro de energía.
El equipo adopta un diseño compacto y un diseño modular estandarizado, integrando adquisición de sensores, automático control y tecnologías de monitoreo inteligente. Combina recepción, distribución, protección y Funciones de monitoreo, asegurando un funcionamiento estable y fuertes capacidades antiinterferencias. Todos los productos se someten Inspección de calidad rigurosa durante todo el proceso de fábrica, garantizando una calidad estable y confiable. Se pueden proporcionar soluciones de productos estandarizados y personalizados para diferentes escenarios, cubriendo de manera integral la energía. necesidades de distribución en el suministro de energía residencial urbana, nueva conexión a la red de energía, empresas industriales y mineras, centros de transporte, instalaciones médicas y supermercados.
La aparamenta aislada en gas SF6 GIS de 11 kV utiliza aire limpio y nitrógeno como medio aislante y extintor de arco. eliminando por completo la contaminación por gases de efecto invernadero SF6. El equipo cuenta con un excelente rendimiento de sellado, con una tasa de fuga anual de sólo 0,01 ppm y un contenido de humedad interna de ≤150μL/L, cumpliendo con normas nacionales e internacionales. Estándares de construcción de redes eléctricas verdes y que permitan a largo plazo bajas emisiones de carbono, respetuosas con el medio ambiente y estables. funcionamiento de los equipos de distribución de energía.
Equipado con un sistema de detección de alta precisión, control automático y adquisición de información, puede monitorear estado de funcionamiento del equipo y descarga parcial en tiempo real, permitiendo alerta temprana de fallas y control remoto. eso Admite funciones de autorreparación de automatización de red, localizando y aislando rápidamente fallas de línea, mejorando efectivamente la nivel de inteligencia y eficiencia de operación y mantenimiento de la red de distribución.
Al adoptar un diseño modular integrado, el equipo ocupa un área pequeña y admite expansión tanto superior como lateral. Métodos de instalación para adaptarse a diferentes espacios de instalación. El equipo tiene una estructura robusta, con un ángulo de 8 grados. Capacidad de fortificación sísmica y es extremadamente duradero. El disyuntor tiene una vida mecánica de hasta 10.000 ciclos, el seccionador y el interruptor de puesta a tierra tienen una vida operativa de 3.000 ciclos, y la resistencia por La fase del circuito principal es ≤120μΩ, lo que garantiza un funcionamiento estable y sin fallos a largo plazo.
Puede funcionar de manera estable en ambientes con temperaturas extremas de -40 ℃ a +50 ℃, es adecuado para áreas en altitudes de 4000 metros o menos, y puede soportar alta humedad y condiciones climáticas adversas. La cámara de aire tiene un IP67 clasificación de protección y el exterior del gabinete tiene una clasificación de protección IP4X, lo que previene eficazmente el polvo, el agua y Intrusión de objetos extraños, satisfaciendo así las necesidades de condiciones operativas complejas en interiores y exteriores.
- Tensión nominal: 12 kV
- Frecuencia nominal: 50 Hz CA trifásica
- Tipo de sistema: Barra colectora simple/Sistema seccionalizado de barra colectora simple
- Temperatura ambiente: -40 ℃ ~ + 50 ℃
- Humedad relativa: Promedio diario <95%, Promedio mensual <90%
- Altitud aplicable: ≤4000 metros
- Resistencia sísmica: 8 grados
- Corriente nominal: 630A
- Método de extinción de arco: interruptor de vacío
- Medio de aislamiento: aire limpio/nitrógeno
- Corriente nominal de ruptura de cortocircuito: 20 kA
- Corriente nominal de resistencia de corta duración de 3 s: circuito principal 20 kA, circuito de conexión a tierra 17/4 kA
- Tensión soportada de frecuencia eléctrica de 1 min: fase a fase/tierra 42 kV, ruptura 48 kV
- Tensión soportada al impulso del rayo: fase a fase/tierra 75 kV, ruptura 85 kV
- Descarga parcial: ≤20pC
- Capacidad de resistencia al arco interno: 20 kA/0,5 s
- Tasa de fuga de gas anual: 0,01 ppm
- Funcionamiento sin presión: admite el funcionamiento normal con presión manométrica cero
- Gabinete de disyuntor de expansión superior/gabinete de cables: 420×850×1950
- Gabinete PT de expansión superior: 600×850×1950
- Gabinete de disyuntor de expansión lateral/gabinete de cables: 420×850×2000
- Gabinete PT de expansión lateral: 600×850×1950
La aparamenta aislada en gas Huajidian 11kV SF6 GIS se utiliza principalmente para la recepción y distribución de energía en industrias y redes de anillos de cables civiles y proyectos de terminales de redes de distribución. Ampliamente aplicable a la energía residencial urbana. distribución, pequeñas subestaciones, estaciones de conmutación, cajas de derivación de cables, subestaciones tipo caja, industriales y mineras Empresas, centros comerciales, aeropuertos, metros, parques eólicos, hospitales, estadios, ferrocarriles, túneles y otros. escenarios, que cubren varios escenarios de distribución de energía de media tensión, como edificios civiles, industriales producción y generación de nuevas energías.
Un parque industrial logístico en Chongqing sufrió equipos obsoletos y una confiabilidad insuficiente del suministro de energía. el El proyecto reemplazó el equipo antiguo con aparamenta GIS inteligente de Huajidian. Aprovechando su diseño modular y rápido instalación, el proyecto completó el reemplazo de equipos y la puesta en servicio de la conexión a la red en poco tiempo, logrando Monitorización inteligente de la red eléctrica del parque. La capacidad de resistencia a cortocircuitos de 20 kA del producto y su El rendimiento de protección de arco resiste eficazmente el impacto de las fluctuaciones de carga industrial, proporcionando energía estable. suministro para las operaciones productivas y logísticas del parque.
P1: En comparación con los equipos tradicionales de SF6, ¿cuáles son las principales ventajas medioambientales de esta aparamenta GIS?
Los equipos GIS tradicionales dependen del gas SF6, que tiene un fuerte efecto invernadero y las fugas pueden causar graves daño ambiental. Este dispositivo Huajidian utiliza aire puro y nitrógeno como medio aislante respetuoso con el medio ambiente. eliminando por completo el riesgo de contaminación por SF6. Mientras tanto, el equipo cuenta con un excelente rendimiento de sellado, con una tasa de fuga anual tan baja como 0,01 ppm, lo que destaca sus atributos ecológicos y bajos en carbono, lo que lo convierte en una corriente principal Producto de actualización para redes inteligentes verdes modernas.
P2: ¿Puede el equipo funcionar normalmente en entornos extremos como gran altitud y baja temperatura?
Puede funcionar de forma estable. El producto está diseñado específicamente para condiciones de trabajo duras, con un funcionamiento rango de temperatura de -40 ℃ a +50 ℃, adecuado para altitudes de 4000 metros o menos, y tiene una sísmica de 8 grados Capacidad de resistencia, capaz de soportar ambientes hostiles como baja temperatura, baja presión y alta humedad. También admite el funcionamiento con presión manométrica cero, lo que permite un funcionamiento normal incluso con ligeras fluctuaciones de presión de aire. demostrando una estabilidad operativa extremadamente alta.
P3: ¿El producto admite soluciones personalizadas y servicios técnicos posventa?
Huajidian ofrece soluciones personalizadas para todos los escenarios y servicios técnicos integrales. Basado en el usuario espacio de instalación, condiciones de operación y configuración de la red, podemos personalizar los métodos de expansión del equipo, configuraciones de parámetros y funciones de monitoreo inteligente. También ofrecemos un servicio de proceso completo que incluye diseño de soluciones preventa, orientación de instalación en ventas y operación y mantenimiento posventa. Puedes consultar Contáctenos en cualquier momento para obtener cotizaciones, dibujos y servicios de optimización de soluciones.
Huajidian aprovecha su sistema de producción de fábrica estandarizado y su sistema de servicio técnico integral para brindar aparamenta aislada en gas GIS de 11 kV SF6 de alta calidad y servicios relacionados para usuarios de todo el mundo. Apoyamos el producto personalización, coordinación técnica, provisión de planos y orientación en sitio. Para cotizaciones de productos, parámetro emparejamiento, consultas de casos, etc., contáctenos en cualquier momento a través de nuestro sitio web o línea directa.
