Sistema de energía 12kV. CA trifásica 50 Hz
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

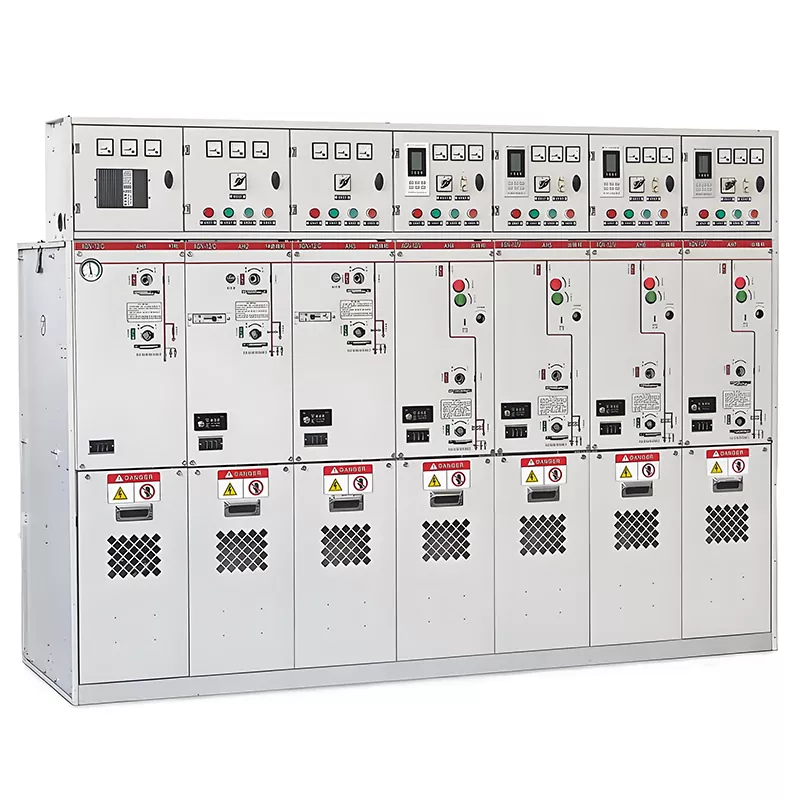

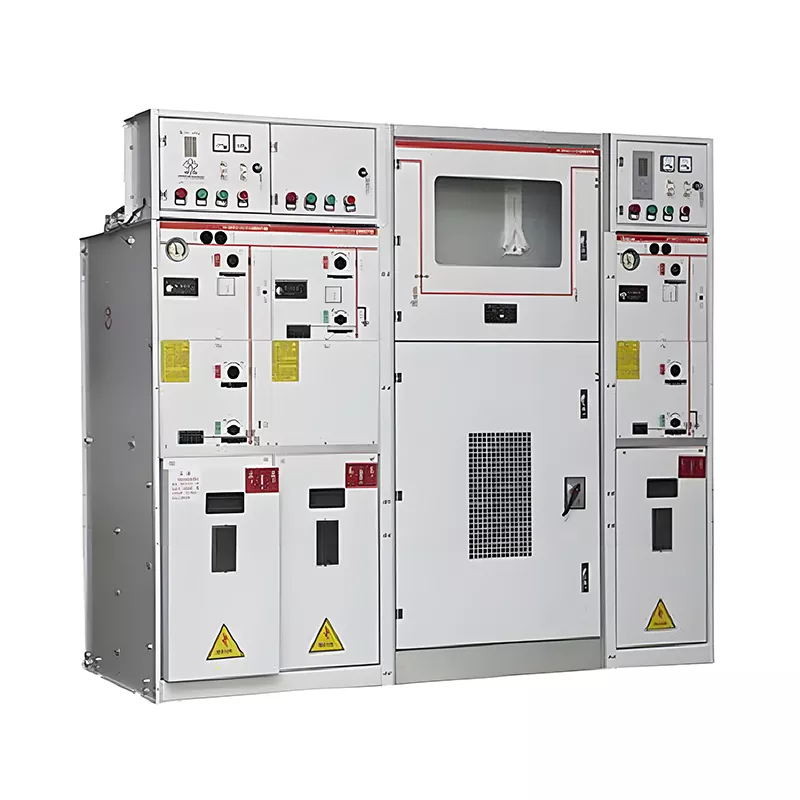

La unidad principal de anillo de 4/5 vías de 33 kV de Huajidian es un núcleo de alto voltaje para interiores desarrollado y fabricado de forma independiente. Equipos de distribución de energía, aptos para sistemas de alimentación CA trifásicos de 12kV/50Hz. Se utiliza principalmente para energía. recepción y distribución, así como control, protección, monitoreo y medición de línea. Comparado con el tradicional unidades principales de anillo, este producto admite modos de fuente de alimentación de anillo único y de anillo doble, y se puede ampliar de manera flexible a líneas entrantes/salientes de 4 o 5 vías, resolviendo los puntos débiles de la industria de los equipos de distribución de energía tradicionales como funcionalidad limitada, poca capacidad de expansión y gran tamaño.
El equipo adopta una estructura blindada metálica completamente cerrada, junto con un aislamiento compartimentado estandarizado. Diseño y equipado con funciones integrales de enclavamiento "cinco pruebas", que previenen eficazmente accidentes de seguridad. causado por un mal funcionamiento. Con un rendimiento estable y buena adaptabilidad ambiental, el producto es ampliamente aplicable a diversos proyectos de construcción y renovación de ingeniería de distribución de energía de media tensión, lo que lo convierte en un producto altamente Proveedor profesional de equipos eléctricos de buena reputación en la industria.
La unidad principal de anillo de 4/5 vías de 33 kV utiliza placas de acero laminado en frío de alta calidad, dobladas con precisión mediante CNC y ensambladas con pernos, formando una estructura metálica integrada blindada completamente cerrada que es estable y no se deforma fácilmente. el El interior del gabinete está científicamente dividido en cuatro compartimentos cerrados independientes: compartimento de instrumentos, compartimento del disyuntor, compartimento de barras colectoras y compartimento de cables. Cada compartimento está aislado de los demás, frenando eficazmente la propagación de fallas locales, evitando interferencias mutuas entre componentes y significativamente mejorar la seguridad operativa de los equipos.
El gabinete cuenta con un grado de protección IP30, lo que previene eficazmente la entrada de polvo, humedad y objetos extraños. eso Es adecuado para condiciones de trabajo interiores complejas, lo que garantiza el funcionamiento estable a largo plazo de la precisión interna. componentes.
1. Sala de instrumentos superior: alberga centralmente componentes principales como voltímetros, amperímetros y protección integrada. dispositivos, botones de disyuntores e interruptores de almacenamiento de energía. Los parámetros de funcionamiento del equipo se visualizan en tiempo real. tiempo, facilitando el seguimiento y ajuste continuo del estado de los equipos por parte del personal.
2. Sala de disyuntores intermedia: integra interruptores de carga, disyuntores de vacío, interruptores de puesta a tierra y dispositivos de operación. mecanismos. Equipado con luces indicadoras de disyuntor rojo y verde y enclavamiento mecánico profesional. Dispositivos, el estado operativo es intuitivo y el control mecánico es preciso y confiable.
3. Sala de cables inferior: Cuenta con un orificio de operación del interruptor de puesta a tierra preinstalado, un canal de alivio de presión independiente, y campana de ventilación. El diseño está estandarizado y organizado, simplificando la operación diaria, el mantenimiento y solución de problemas.
En términos de seguridad, el equipo emplea doble protección de enclavamiento mecánico y eléctrico, integralmente implementar cinco funciones anti-mal funcionamiento: prohibir la apertura y cierre de interruptores de desconexión bajo carga, prohibir la apertura y cierre accidental de disyuntores, prohibir la conexión de cables de tierra mientras energizado, lo que prohíbe cerrar el disyuntor con el cable de tierra conectado y prohíbe la entrada accidental en compartimentos energizados, garantizando la seguridad del personal y del equipo en todos los aspectos.
Puede controlar con precisión la apertura y el cierre de líneas, completar de manera flexible el cambio de modos de suministro de energía como como red en anillo, segmentada e interconectada, optimizar la arquitectura de operación de la red eléctrica y garantizar la funcionamiento continuo y estable de la red de distribución.
Dispone de un dispositivo de protección integrado de alto rendimiento con múltiples funciones de protección como sobrecorriente, disparo instantáneo, secuencia cero, subtensión y sobretensión. Cuando hay sobrecarga, cortocircuito u otros Se producen fallas en la línea, puede desconectar rápidamente el circuito de falla, evitar que la falla se propague y evitar cortes de energía a gran escala y daños a los equipos.
El interruptor de puesta a tierra, el disyuntor y la puerta del gabinete están interbloqueados. La puerta del gabinete no se puede abrir mientras energizado y el disyuntor no se puede cerrar sin una conexión a tierra confiable, lo que elimina riesgos de seguridad como trabajo en vivo y entrada accidental a áreas energizadas en la fuente.
Al integrar instrumentos de alta precisión y unidades de protección inteligentes, puede monitorear y analizar estadísticamente datos operativos como voltaje, corriente y potencia en tiempo real, admitiendo monitoreo remoto y adaptándose a la Necesidades de gestión inteligente de las redes inteligentes modernas.
Cada compartimento independiente está equipado con un canal de alivio de presión dedicado. En caso de una falla de arco dentro El equipo, puede aliviar la presión de forma automática e instantánea, evitando la deformación y daños del gabinete, y Proteger los equipos de distribución de energía de soporte circundantes.
1. Estándares estrictos de calidad y cumplimiento:
Los componentes principales se seleccionan de marcas reconocidas de la industria y el El gabinete tiene una excelente resistencia a la corrosión y un rendimiento de prevención de oxidación. Todo el equipo se somete a rigurosas pruebas. antes de salir de fábrica, incluidas pruebas de rendimiento de tensión soportada, aislamiento y enclavamiento, y posee Informes completos de pruebas de tipo, cumpliendo con los estándares eléctricos nacionales de alto voltaje y conexión a la red eléctrica. especificaciones de aceptación.
2. Diseño modular, bajos costos de operación y mantenimiento
La unidad principal en anillo de 4/5 vías de 33 kV adopta una estructura de compartimento modular independiente y desmontable, lo que garantiza que cada El módulo funcional no interfiere con los demás. El reemplazo rutinario de componentes y el mantenimiento del equipo no Requieren desmontaje a gran escala, lo que acorta significativamente el tiempo de operación y mantenimiento, reduce la mano de obra y costos de mantenimiento y mejorar la eficiencia operativa del equipo.
3. Personalización personalizada, adaptable a múltiples escenarios
Huajidian puede personalizar las soluciones según las necesidades del proyecto del cliente, ajustando de manera flexible el número de entradas y salidas. circuitos salientes y ofrece disyuntores/interruptores de carga opcionales para esquemas de protección personalizados, cumpliendo con las necesidades diferenciadas de diversos proyectos de distribución de energía industrial y civil.
1. Equipos básicos de distribución de energía para redes en anillo de redes eléctricas urbanas, estaciones de conmutación y subestaciones. adaptable a proyectos de construcción y renovación de redes eléctricas nuevas y antiguas;
2. Salas de distribución de energía de alto voltaje y sistemas de control de suministro de energía para talleres en industrias y minería. empresas y plantas químicas;
3. Salas de distribución de energía en complejos comerciales, comunidades residenciales y edificios de oficinas;
4. Aparamenta de soporte para estaciones de refuerzo de energía fotovoltaica y eólica y subestaciones tipo caja;
5. Sistemas de garantía de suministro eléctrico para ubicaciones clave como tránsito ferroviario, hospitales, escuelas y centros de datos.
Un proyecto de generación de energía fotovoltaica distribuida en el norte de China utiliza la unidad principal de anillo de 4 vías Huajidian de 33 kV como equipo central de distribución de energía conectado a la red para la estación de refuerzo. El equipo puede cambiar de alimentación de forma flexible modos de suministro y aislar rápidamente fallas, adaptándose perfectamente a las características intermitentes y fluctuantes de generación de energía fotovoltaica, estabilizando la calidad de la energía conectada a la red y logrando una conexión segura a la red y Distribución eficiente de energía nueva. El proyecto opera de manera estable, mejorando efectivamente la nueva energía local. capacidad de absorción y proporcionando soporte de equipos confiable para la construcción de una red eléctrica verde.
P1: ¿Cuáles son los requisitos ambientales y del sistema de voltaje aplicables para la unidad principal en anillo de 4 vías de 33 kV de Huajidian?
R: Este producto está diseñado específicamente para sistemas de distribución de energía trifásicos de 12 kV CA 50 Hz, con un IP30. Clasificación de protección, adecuada para entornos de distribución de energía interiores secos y limpios. Es aplicable al ambiente. temperaturas de -10 ℃ a +40 ℃ y altitudes ≤1000 m, y puede adaptarse de manera estable a condiciones de trabajo típicas, como las urbanas redes eléctricas, parques industriales y salas de distribución de energía de apoyo comercial.
P2: ¿Qué mecanismos de seguridad existen durante la operación del equipo?
R: El equipo tiene múltiples sistemas de protección de seguridad: primero, está equipado con un conjunto completo de "cinco pruebas". dobles enclavamientos electromecánicos para eliminar diversos riesgos de mal funcionamiento; en segundo lugar, cuenta con un independiente diseño de compartimentos para evitar la propagación de fallos; En tercer lugar, tiene un canal de alivio de presión independiente para manejar fallas de arco interno; cuarto, está equipado con múltiples funciones de protección como sobrecarga y cortocircuito Protección, que puede desconectar rápidamente circuitos defectuosos y garantizar de manera integral la seguridad del personal y equipo.
P3: ¿El producto admite personalización y expansión futura?
R: Sí. El producto adopta un diseño modular y ampliable, lo que permite una conmutación flexible entre 4/5 entradas/salidas esquemas de línea y adaptación a modos de fuente de alimentación de anillo único y anillo doble. Al mismo tiempo, el número de entradas y salidas Las líneas salientes, los tipos de interruptores y los esquemas de protección personalizados se pueden adaptar a los requisitos del proyecto. los modulares La estructura permite futuras expansiones de equipos y actualizaciones funcionales sin modificaciones a gran escala en la fuente de alimentación. sistema de distribución.
Huajidian ha estado profundamente involucrado en el campo de equipos de distribución de energía de alto voltaje durante muchos años, enfocándose en I + D, producción y venta de conjuntos completos de equipos eléctricos, como aparamenta de alto voltaje, anillo principal unidades y subestaciones prefabricadas. La empresa cuenta con talleres de producción modernos y estandarizados, profesionales. Equipos de prueba de precisión y un equipo técnico superior de I+D, lo que permite I+D independiente y personalizado. capacidades de producción.
