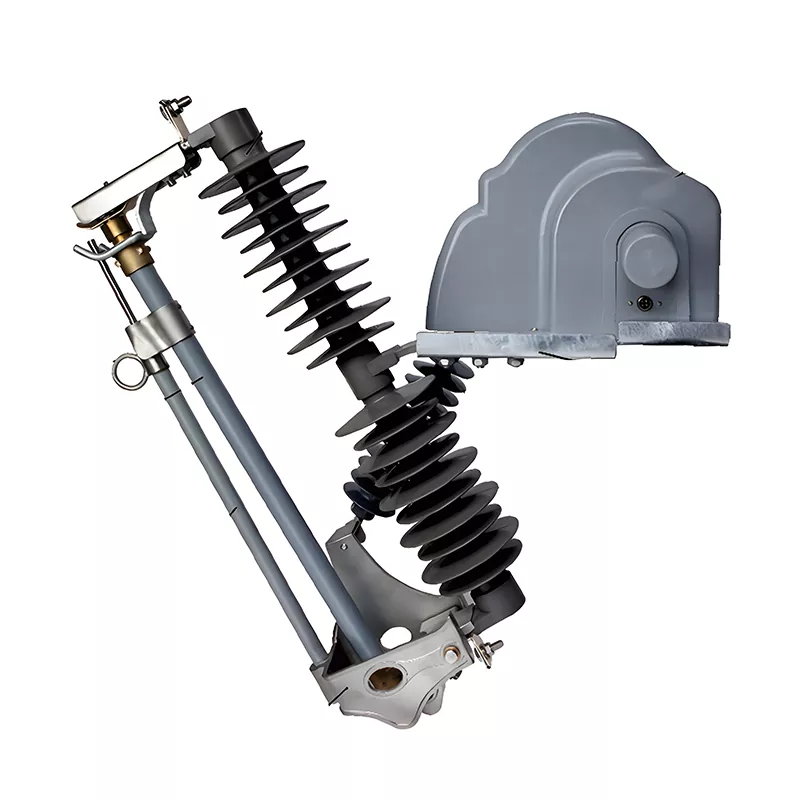

Fusible desconectador motorizado de 40,5 kV

El fusible desconectador motorizado de 40,5 kV de HUAJIDIAN es una actualización inteligente del fusible desplegable tradicional para exteriores, desarrollado específicamente para sistemas de distribución de energía de alto voltaje para exteriores. A diferencia de los productos tradicionales que dependen del funcionamiento manual in situ, este producto incorpora un actuador eléctrico que permite la apertura y el cierre totalmente automáticos. El dispositivo utiliza un principio de caída por gravedad; Después de que se funde un fusible defectuoso, el tubo portafusible cae automáticamente debido a la gravedad, creando una rotura claramente visible para facilitar la inspección y el mantenimiento.

Aprovechando años de experiencia en I+D y fabricación de equipos eléctricos, HUAJIDIAN ha optimizado la estructura de aislamiento, la estabilidad mecánica y la adaptabilidad ambiental de sus productos, resolviendo por completo problemas como los altos riesgos operativos, la lenta respuesta a fallas y la mala resistencia a la intemperie de los fusibles tradicionales. Estos fusibles son equipos centrales esenciales para la actualización inteligente de las redes de distribución de energía modernas.

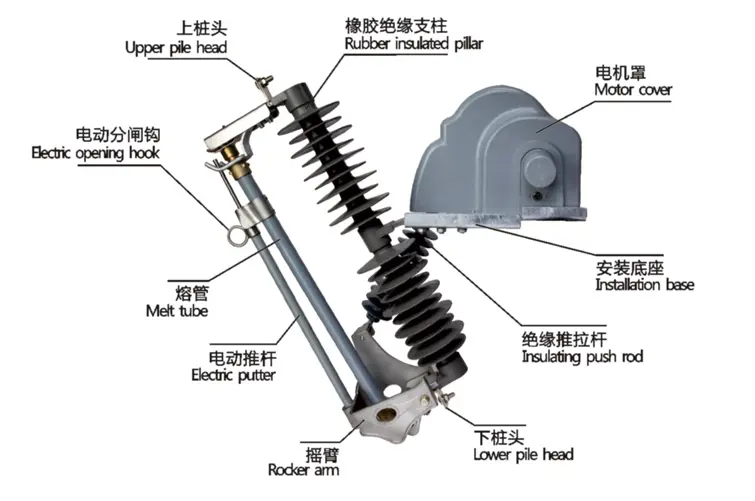

Representación estructural

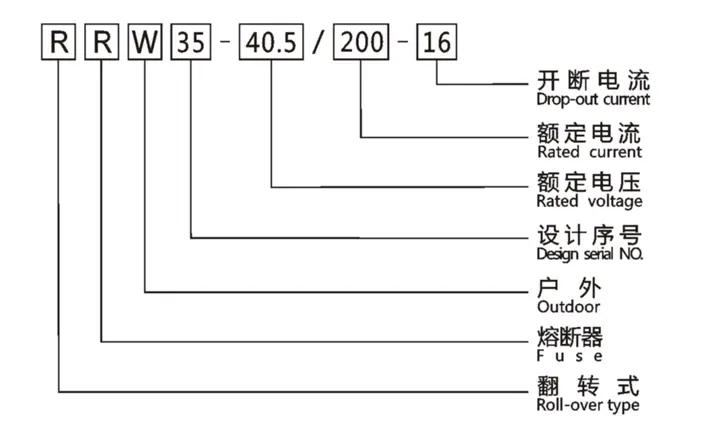

Introducción de tipo

Rendimiento principal y especificaciones

1. Parámetros de protección de alto rendimiento

- Tensión nominal: 40,5 kV

- Corriente nominal: 200A

- Corriente de ruptura nominal: 16kA

- Distancia de fuga mínima: 1255 mm. Estos parámetros garantizan una respuesta precisa a fallas de cortocircuito y sobrecorriente de línea, previniendo efectivamente el desgaste del equipo y el disparo de la línea, y garantizando el funcionamiento seguro y estable de la red eléctrica.

2. Sistema operativo eléctrico inteligente

- Voltaje de funcionamiento del motor: 12 V/24 V CC, amplia adaptabilidad de voltaje y gran compatibilidad

- Método de operación: Equipado con varilla de empuje eléctrica y gancho de liberación eléctrico, compatible con control remoto y respuesta automática a fallas.

- Ventaja principal: no se requiere operación manual en el sitio, lo que logra un manejo de fallas no tripulado y mejora significativamente la eficiencia operativa de la red de distribución de energía.

3. Diseño estructural optimizado

La capa de aislamiento utiliza soportes aislados de caucho de alta calidad y varillas de empuje aisladas integradas, con alta resistencia al aislamiento y al envejecimiento, lo que elimina eficazmente el riesgo de fugas y descargas eléctricas. La estructura mecánica está equipada con un balancín de precisión y una cubierta protectora del motor dedicada, lo que brinda protección integral para los componentes internos del núcleo, resiste impactos externos y corrosión del polvo y garantiza un funcionamiento estable a largo plazo del equipo.

4. Excelente adaptabilidad ambiental

- Temperatura de funcionamiento: -30 ℃ ~ 45 ℃, adecuada para escenarios exteriores extremadamente fríos y de alta temperatura

- Altitud aplicable: 1000 my menos

- Capacidad de formación de hielo: puede soportar un espesor máximo de formación de hielo radial de 6 mm, funcionamiento estable en condiciones de formación de hielo en invierno.

Principales escenarios de aplicación

Con sus ventajas de funcionamiento inteligente, protección estable y fuerte resistencia a la intemperie, el fusible desconectador motorizado de 40,5 kV de HUAJIDIAN se utiliza ampliamente en diversos escenarios de distribución de energía de alto voltaje en exteriores:

1. Protección contra sobrecorriente y cortocircuitos para alimentadores exteriores de 40,5 kV en redes de distribución de energía urbanas y rurales.

2. Equipos de protección principal o de respaldo para unidades de distribución de energía exterior en subestaciones.

3. Protección de seguridad de líneas para grandes centrales fotovoltaicas y sistemas de captación de parques eólicos

4. Equipos de soporte básicos para sistemas de automatización de redes de distribución que requieren conmutación automática remota

Caso de aplicación de ingeniería

Caso: Proyecto de protección de la red de distribución para un parque eólico en el noroeste de China

Un gran parque eólico terrestre en Xinjiang enfrenta duras condiciones exteriores, con fuertes vientos durante todo el año, grandes diferencias de temperatura entre el día y la noche y un alto riesgo de formación de hielo en invierno. Los fusibles manuales tradicionales eran difíciles de operar, tenían una respuesta lenta ante fallas y eran propensos a activarse accidentalmente debido a la formación de hielo. Este proyecto adoptó 86 juegos de fusibles desconectadores motorizados HUAJIDIAN de 40,5 kV que, gracias a su tolerancia a bajas temperaturas de -30 ℃ y su rendimiento anticongelante de 6 mm, se adaptan perfectamente al duro clima local. La función de disparo eléctrico remoto elimina por completo los riesgos de seguridad de las operaciones a gran altitud en condiciones climáticas extremas, reduce la frecuencia de mantenimiento en un 70% y mejora la confiabilidad del suministro de energía del sistema de recolección del parque eólico en más de un 95%.

Fuerza de marca y fábrica

HUAJIDIAN es un fabricante profesional de equipos eléctricos de alto voltaje ubicado en la provincia de Zhejiang, que se especializa en I+D, producción y venta de equipos de protección de alto voltaje para exteriores. La empresa está equipada con líneas de producción completas, laboratorios de pruebas estandarizados y calificaciones industriales completas, lo que permite un servicio integral desde I+D y producción de precisión hasta inspección de calidad y soporte posventa.

La marca siempre se adhiere a una filosofía empresarial que prioriza la calidad, implementando estrictamente los estándares nacionales e industriales durante todo el proceso, y todos los productos se someten a pruebas de rendimiento profesionales. Tenemos asociaciones a largo plazo con las principales redes eléctricas y nuevas plantas de energía en toda China, brindando soluciones de equipos eléctricos seguras, de alta calidad y rentables a clientes globales, obteniendo un amplio reconocimiento en el mercado y reputación en la industria.

Preguntas frecuentes

P1: ¿Cuáles son las principales ventajas del fusible desconectador motorizado de HUAJIDIAN en comparación con los fusibles manuales tradicionales?

Los fusibles tradicionales dependen de la operación manual en el sitio, lo que plantea riesgos como trabajo a gran altitud y manejo lento de fallas. El modelo motorizado de 40,5 kV de HUAJIDIAN cuenta con un sistema operativo eléctrico inteligente, que admite control remoto de 12 V/24 V CC y respuesta automática a fallas, lo que elimina la necesidad de operación en el sitio y mejora significativamente la seguridad del mantenimiento y la eficiencia en el manejo de fallas. Al mismo tiempo, el equipo es resistente a bajas temperaturas, anticongelante y tiene una mayor estabilidad de aislamiento, lo que resulta en una vida útil más larga y menores costos de mantenimiento, adaptándose a las necesidades del desarrollo de redes de distribución de energía inteligentes y no tripuladas modernas.

P2: ¿Para qué entornos de trabajo es adecuado este fusible desconectador motorizado de 40,5 kV?

Este producto está desarrollado específicamente para escenarios de distribución de energía de alto voltaje en exteriores. Puede funcionar de manera estable en un rango de temperatura de -30 ℃ a 45 ℃, es adecuado para altitudes de 1000 my menos y puede soportar una formación de hielo radial máxima de 6 mm. Es ampliamente aplicable a parques eólicos, centrales fotovoltaicas, líneas de distribución de energía exterior urbanas y rurales, protección exterior de subestaciones y otros escenarios, y puede soportar fácilmente diversas condiciones exteriores adversas, como altas temperaturas, frío extremo, formación de hielo y polvo.

P3: ¿Es el sistema de control eléctrico del producto compatible con los equipos de automatización de redes de distribución de energía convencionales?

Excelente compatibilidad. El producto adopta el diseño de accionamiento de motor de amplio voltaje de 12 V/24 V CC líder en la industria, que es compatible con la mayoría de los sistemas de control de automatización de redes de distribución de energía convencionales y equipos de monitoreo remoto del mercado. Las especificaciones de interfaz del actuador eléctrico estándar y del gancho de liberación eliminan la necesidad de modificaciones y adaptaciones complejas durante la instalación. Puede lograr rápidamente apertura y cierre remotos y protección contra fallas, lo que hace que la instalación sea conveniente y la operación sea estable.
