Sistema de energía 380V/400V/690V, 50/60Hz CA trifásica
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

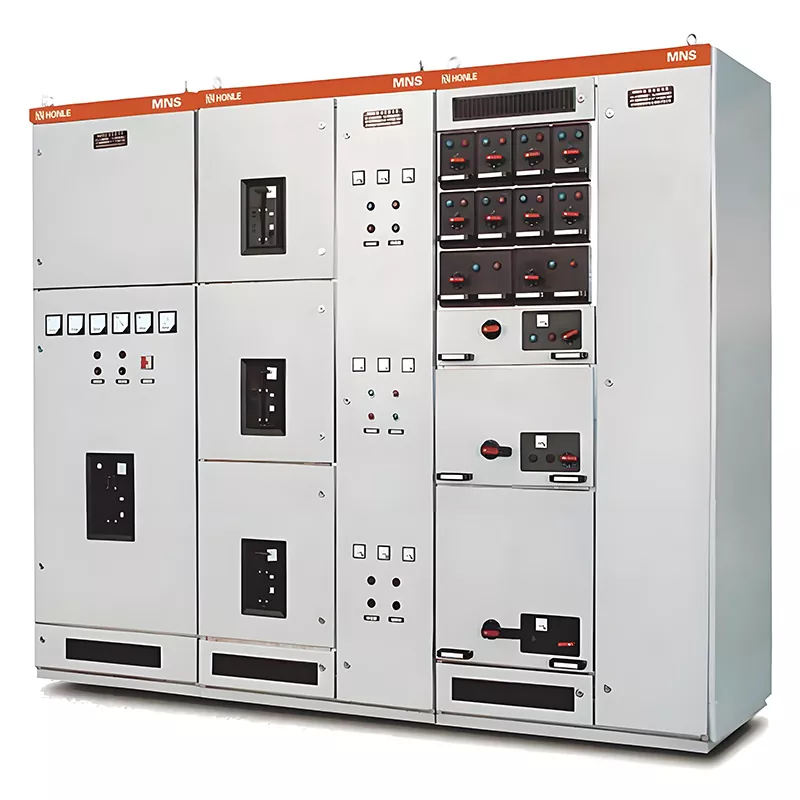

La distribución estable de energía es la base para el buen funcionamiento de fábricas y edificios; La aparamenta extraíble de bajo voltaje determina directamente la seguridad, la eficiencia operativa y el nivel de inteligencia de toda la red eléctrica. HUAJIDIAN desarrolló el tablero de baja tensión MNS junto con las series GCK y MNS, optimizando diseños basados en años de experiencia en la industria y comentarios de clientes globales.
Este equipo es compatible con sistemas de alimentación de CA trifásicos de 50/60 Hz (voltajes nominales de 380 V/400 V/690 V) y se utiliza para transmisión y distribución de energía, control de motores y compensación de potencia reactiva. A diferencia de los gabinetes fijos tradicionales, la estructura del cajón extraíble aísla físicamente las unidades funcionales del circuito principal. Una unidad defectuosa se puede retirar para mantenimiento individualmente sin apagar todo el gabinete, lo que reduce significativamente el riesgo de tiempo de inactividad en la línea de producción.

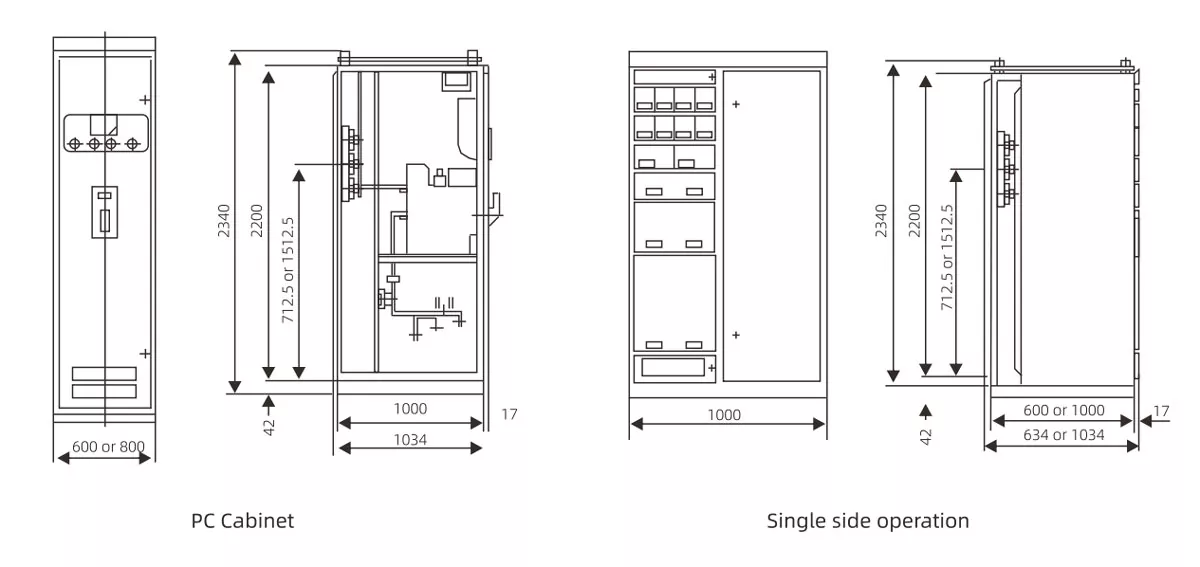

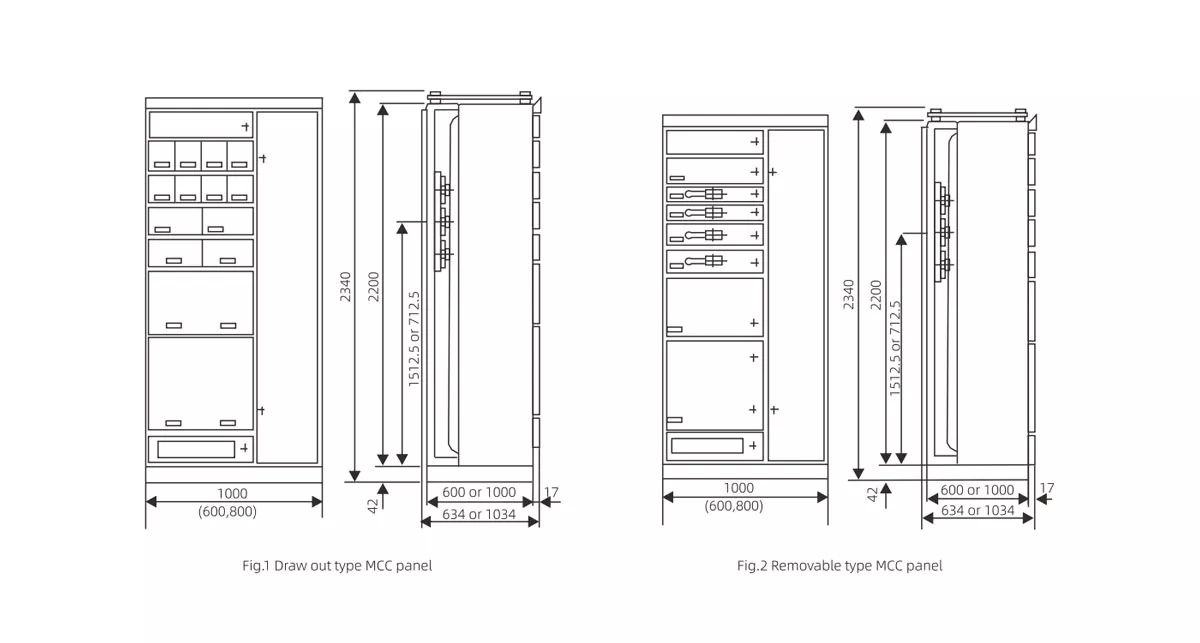

1. Disposición del gabinete estandarizada y modular
La aparamenta de baja tensión MNS utiliza un conjunto modular unificado; Las barras colectoras principales y secundarias están dispuestas en zonas separadas, soportando cableado tanto horizontal como vertical. Los circuitos de cajones y los módulos funcionales se pueden agregar o quitar de manera flexible según los requisitos de carga en el sitio sin la necesidad de rediseñar gabinetes personalizados. Esto acorta significativamente los tiempos de producción y entrega, lo que lo hace ideal para ampliaciones graduales de plantas y proyectos de renovación de edificios.
2. Alta protección IP41 + estructura extraíble aislada y segura
El gabinete cuenta con un grado de protección IP41, que bloquea objetos sólidos extraños de más de 1 mm y evita la entrada de polvo y el contacto accidental con piezas vivas. Los cajones independientes garantizan el aislamiento físico entre la unidad y el circuito principal; El mantenimiento implica retirar únicamente el cajón defectuoso, evitando así cortes de energía generalizados y mejorando la seguridad operativa.
3. Capacidad excepcional de resistencia a cortocircuitos
La barra colectora principal presenta una corriente operativa nominal máxima de 6300 A, una corriente soportada de corta duración de 100 kA/1 s y una corriente soportada máxima de 220 kA/0,1 s. Las barras colectoras están disponibles en versión estándar y reforzada: el tipo estándar soporta un pico de corriente de 105 kA/0,1 s, mientras que el tipo reforzado alcanza 176 kA/0,1 s. En caso de una falla de cortocircuito, la estructura del gabinete y las barras colectoras resisten la deformación y evitan la fuga de arco, lo que garantiza la estabilidad de la red.
4. Interfaces reservadas para la expansión del monitoreo inteligente
Todas las unidades de aparamenta de bajo voltaje MNS vienen de serie con interfaces de comunicación por computadora, lo que permite la integración con plataformas de automatización de fábricas, sistemas inteligentes de distribución de energía para edificios y sistemas de control centralizado de plantas de energía. En entornos altamente automatizados, como plantas petroquímicas y centrales térmicas, estas unidades facilitan la adquisición remota de datos, el monitoreo operativo y la alerta temprana de fallas, lo que respalda la creación de redes de distribución de energía inteligentes y no tripuladas.
|
Elemento de parámetro |
Índice técnico |
|
Tensión nominal de aislamiento |
690V (1000V) |
|
Tensión de trabajo nominal |
380V, 400V, 690V |
|
Corriente máxima de trabajo de la barra colectora principal |
6300A |
|
Corriente soportada de corta duración de la barra principal |
100kA/1s |
|
Corriente soportada de pico de la barra colectora principal |
220 kA/0,1 s |
|
Corriente de trabajo máxima de la barra colectora vertical de rama |
2000A |
|
Corriente soportada máxima de barra colectora de derivación estándar |
Máx. 105 kA/0,1 s |
|
Corriente soportada máxima de barra colectora de derivación reforzada |
Máx. 176 kA/0,1 s |
|
Nivel de protección del gabinete |
IP41 |
1. Temperatura ambiente: -5°C a +40°C; Temperatura media de 24 horas no superior a 35°C
2. Altitud de instalación: ≤2000 metros; solo para uso en interiores
3. Humedad: Humedad relativa ≤50% a 40°C; humedad máxima del 90% a 20°C; equipado con funciones anticondensación para manejar las fluctuaciones de temperatura
4. Verticalidad de la instalación: Inclinación del gabinete no superior a 5°
5. Sitio de operación: Está prohibida la instalación en áreas que contengan medios inflamables/explosivos, vibraciones severas o gases químicos corrosivos.
Caso 1: Proyecto de distribución de energía para una base petroquímica a gran escala en el este de China
Una instalación de procesamiento de productos químicos con una producción anual de 1,2 millones de toneladas utiliza 28 unidades de aparamenta de bajo voltaje HUAJIDIAN MNS. El sistema, que actúa como centro de control de motores del taller, garantiza un suministro de energía continuo a los recipientes de reacción y las bombas de transferencia. Los gabinetes con clasificación IP41 aíslan eficazmente el polvo químico, las barras colectoras reforzadas soportan las sobrecorrientes provenientes del arranque de motores y las interfaces de comunicación se integran con el sistema de control DCS de la planta; el sistema ha funcionado de manera estable durante tres años sin incidentes de cortocircuito.
Estudio de caso 2: Sistema de energía auxiliar para una central térmica de 300 MW
Equipado con 35 unidades de aparamenta GCS para distribuir energía a sistemas auxiliares como unidades de suministro de agua, desulfuración y eliminación de polvo. La barra colectora principal del 6300A admite el funcionamiento a plena carga, mientras que la alta capacidad de resistencia a cortocircuitos mitiga las fluctuaciones de la red durante el arranque y el apagado de la unidad. Las interfaces inteligentes se conectan directamente a la plataforma de control central de la planta, lo que permite alarmas de fallas en tiempo real.
Establecida en Wenzhou, Zhejiang, en 1998, la marca ofrece una amplia gama de productos de transmisión y distribución de energía, que incluyen aparamenta de baja tensión, unidades principales en anillo (RMU), transformadores, estabilizadores de tensión y disyuntores.
Como proveedor a largo plazo para proyectos EPC nacionales e internacionales, la empresa cuenta con la certificación del sistema de gestión de calidad ISO9001 y la certificación de seguridad CE. Operamos nuestra propia fábrica estandarizada con un proceso completo de inspección de calidad, que abarca materias primas, productos semiacabados y productos terminados; Cada unidad de aparamenta se somete a pruebas exhaustivas de rendimiento eléctrico antes de salir de fábrica.
Nuestro equipo técnico profesional brinda servicios integrales, incluido el diseño del esquema de distribución de energía, orientación sobre la instalación en el sitio y soporte técnico de por vida. Comprometidos con la calidad primero, nuestros productos se exportan a mercados de todo el mundo.
P1: ¿Se pueden ampliar más adelante los cuadros de baja tensión de HUAJIDIAN MNS y cuál es el número máximo de circuitos por unidad?
R1: El tablero presenta un diseño totalmente modular, lo que permite agregar o quitar de manera flexible unidades de cajones funcionales incluso después de la instalación en el sitio. No es necesario reemplazar el marco del gabinete; Basta con instalar módulos de cajones adicionales. Las barras colectoras principales y secundarias están equipadas con interfaces de expansión reservadas, lo que reduce significativamente el tiempo y el costo de las actualizaciones del sistema.
P2: ¿Cómo debo elegir entre las barras colectoras estándar y reforzadas para el sistema GCS?
R2: La barra colectora derivada estándar ofrece una clasificación de resistencia máxima de 105 kA/0,1 s, adecuada para aplicaciones de carga ligera, como edificios de oficinas y fábricas textiles. La versión reforzada resiste 176 kA/0,1 s, lo que la hace ideal para entornos de cortocircuito de alto impacto que se encuentran en plantas petroquímicas, instalaciones metalúrgicas y grandes centrales eléctricas. Nuestro equipo técnico puede recomendar las especificaciones de barras adecuadas de forma gratuita en función de los parámetros de corriente de cortocircuito de su sitio.
P3: ¿El tablero de distribución de bajo voltaje MNS admite funciones de monitoreo inteligente personalizadas y qué protocolos de comunicación son compatibles?
R3: Todos los gabinetes cuentan con interfaces de comunicación independientes reservadas y admiten la instalación de módulos de monitoreo inteligente personalizados. Compatibles con los principales protocolos de comunicación de la industria energética, permiten la transmisión remota de datos (incluidos voltaje, corriente, temperatura del gabinete y señales de falla), así como control remoto y alertas de anomalías. También se pueden proporcionar soluciones para cableado secundario e integración con sistemas de monitoreo a pedido.
