Gabinete de distribución eléctrica de bajo voltaje

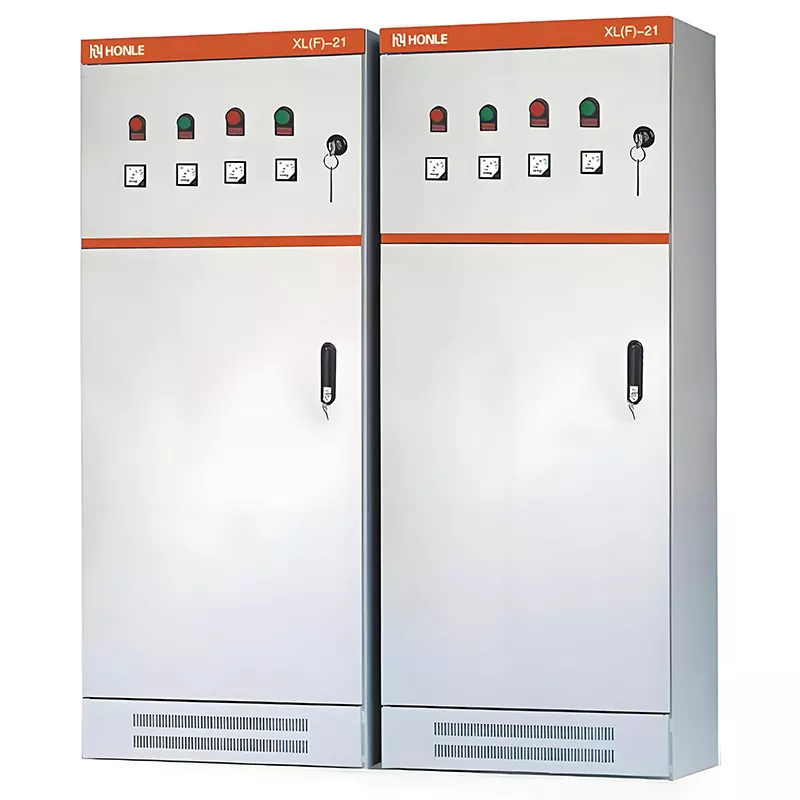

El gabinete de distribución eléctrica de bajo voltaje XL(F)-21 personalizado de HUAJIDIAN presenta un gabinete clásico de color blanco grisáceo con una franja decorativa de color naranja en la parte superior. La puerta del gabinete está dividida en una sección de operación superior y un compartimiento de equipo sellado inferior, con una puerta con cerradura que garantiza la seguridad operativa. Una rejilla de ventilación integrada en la parte inferior proporciona disipación de calor y protección contra el polvo.

El panel frontal viene de serie con indicadores de estado rojo/verde (operación/fallo), medidores de voltaje y corriente y un interruptor de llave de control maestro, lo que permite monitorear en tiempo real el estado del circuito sin abrir el gabinete. La instalación es flexible y admite la colocación independiente montada en la pared o configuraciones modulares de lado a lado, lo que la hace adecuada para proyectos de distribución de energía de circuitos múltiples de alta capacidad.

Como proveedor global de equipos de distribución de energía, HUAJIDIAN opera su propia fábrica, cumpliendo estrictamente con las normas GB/T 7251.12-2013 e IEC 60439. Con un historial de implementaciones exitosas de proyectos, los gabinetes son confiablemente adecuados para entornos como plantas industriales polvorientas, edificios comerciales e infraestructura municipal, y cumplen plenamente con los requisitos de seguridad para aplicaciones eléctricas industriales y civiles.

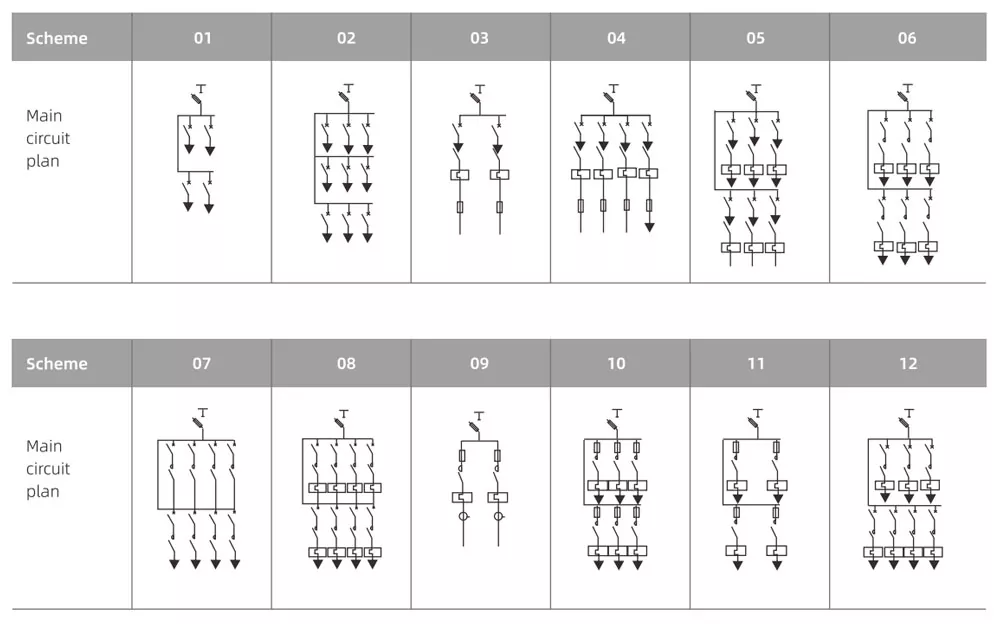

MODELO

Parámetros técnicos básicos

IMÁGENES DETALLADAS

Ventajas clave del producto

1. Estructura de rejilla mejorada a prueba de polvo

A diferencia de los gabinetes XL-21 estándar, el modelo XL(F) presenta un sellado optimizado en las juntas del gabinete y rejillas inferiores mejoradas. Este diseño garantiza la ventilación al tiempo que bloquea el polvo y la humedad, lo que reduce el riesgo de cortocircuitos y envejecimiento de los componentes, lo que lo hace ideal para talleres polvorientos en industrias como la fundición, los textiles y el mecanizado.

2. Sistema de protección de seguridad multicapa

Protección dual (sobrecarga, cortocircuito y fuga a tierra) para disyuntores principales y derivados, con luces indicadoras de falla rojas para alertas visuales inmediatas sobre anomalías del circuito; la conexión a tierra independiente para la puerta del gabinete, el marco y las barras colectoras de cobre, combinada con un diseño de tierra neutra separada, elimina el riesgo de que el gabinete del gabinete entre en tensión; El mecanismo de bloqueo doble (llave de control maestro + cerradura mecánica de la puerta) garantiza que la energía esté bloqueada durante el mantenimiento, evitando el funcionamiento accidental mientras está activo.

3. Barras colectoras de cobre de alta pureza duraderas y energéticamente eficientes

Configuración estandarizada que utiliza barras colectoras de cobre rígidas TMY estándar nacional (GB), que ofrecen una conductividad superior y una alta capacidad de transporte de corriente, lo que garantiza una generación mínima de calor durante el funcionamiento a carga completa a largo plazo; las perforaciones estandarizadas de las barras colectoras y el cableado derivado organizado reducen la resistencia de contacto, minimizando así la pérdida de energía y los costos de electricidad con el tiempo.

4. Opciones flexibles de personalización y suministro

La fábrica de HUAJIDIAN admite dos modelos de suministro: gabinetes completamente ensamblados preinstalados con componentes estándar nacionales, o ventas de gabinetes vacíos acompañados de un juego completo de materiales auxiliares (barras colectoras de cobre, cerraduras de puertas, rieles de montaje); Las dimensiones del gabinete, los grados de protección y los circuitos internos se pueden personalizar según requisitos específicos.

Condiciones ambientales aplicables

1. Temperatura ambiente: -5°C a +40°C; temperatura media de 24 horas no superior a 35°C;

2. Altitud de instalación: ≤2000m; soluciones de reducción de potencia disponibles para aplicaciones a gran altitud;

3. Humedad ambiente: Humedad relativa ≤90% (a 20°C, sin condensación); se pueden instalar ventiladores deshumidificadores para ambientes de taller húmedos;

4. Escenarios prohibidos: No apto para uso en exteriores; no apto para ambientes con gases altamente corrosivos o atmósferas inflamables/explosivas; Se requieren gabinetes especializados a prueba de explosiones para zonas con riesgo de explosión.

Estudio de caso de aplicación en el mundo real

Caso 1: Taller de Hilatura Textil a Gran Escala (Ambiente Industrial con Polvo)

Un importante fabricante textil nacional compró 16 unidades del gabinete de distribución eléctrica de bajo voltaje HUAJIDIAN XL(F)-21 400A para usar en sus líneas de producción de hilado. El taller genera cantidades importantes de pelusa y polvo de algodón durante todo el año; Gracias a las rejillas a prueba de polvo IP30 mejoradas, el equipo funciona continuamente durante un año sin acumulación de polvo ni fallas por cortocircuito, lo que reduce la frecuencia de mantenimiento en un 60 % en comparación con las unidades XL-21 estándar. Se conectan varios gabinetes en paralelo para controlar centralmente 48 máquinas de hilar, lo que facilita el monitoreo unificado y la rápida resolución de problemas.

Estudio de caso 2: Edificio de oficinas comerciales de uso mixto de gran altura (escenario de infraestructura civil)

Un edificio de oficinas comerciales de 22 pisos está equipado con ocho gabinetes de distribución de energía principal HUAJIDIAN 630A y veinticuatro gabinetes de distribución derivados. El ambiente interior cumple con el grado de protección estándar IP30, mientras que los instrumentos visuales frontales reducen la carga de trabajo para las inspecciones de rutina. Un diseño de conexión a tierra independiente evita que la electricidad estática interfiera con los dispositivos electrónicos sensibles de la oficina, y la estructura de piso adyacente a la pared encaja perfectamente en los estrechos conductos verticales eléctricos del edificio.

Preguntas frecuentes

P1: ¿Cuál es la diferencia clave entre el gabinete a prueba de polvo XL (F)-21 y el gabinete de distribución estándar XL-21?

R: El XL (F)-21 es el modelo mejorado a prueba de polvo de HUAJIDIAN; Cuenta con tiras selladoras en las uniones del gabinete y rejillas optimizadas a prueba de polvo en la base, lo que ofrece una resistencia superior al polvo, ideal para talleres polvorientos como instalaciones textiles o de fundición. El XL-21 estándar ofrece sólo protección básica IP30 sin protección reforzada contra el polvo, lo que lo hace más adecuado para entornos limpios como edificios de oficinas.

P2: ¿Cuáles son la capacidad de corriente máxima y la cantidad de circuitos derivados para el gabinete de distribución eléctrica de bajo voltaje estándar? ¿Se puede ampliar la capacidad?

R: El gabinete estándar admite una clasificación de interruptor principal de hasta 630 A y puede acomodar de 6 a 12 circuitos derivados según el ancho del gabinete. Para requisitos de mayor capacidad, se pueden conectar varios gabinetes en paralelo sin necesidad de modificaciones estructurales adicionales.

P3: ¿Es posible comprar solo el gabinete vacío e instalar los componentes yo mismo? ¿Qué accesorios están incluidos?

R: HUAJIDIAN ofrece gabinetes vacíos XL (F)-21 para compra por separado, completos con accesorios de instalación como barras colectoras de cobre TMY, cerraduras antirrobo, rieles DIN y bloques de terminales. Los tamaños estándar están disponibles y los gabinetes no estándar también se pueden personalizar según sus dibujos.
