Aparamenta de baja tensión GCS

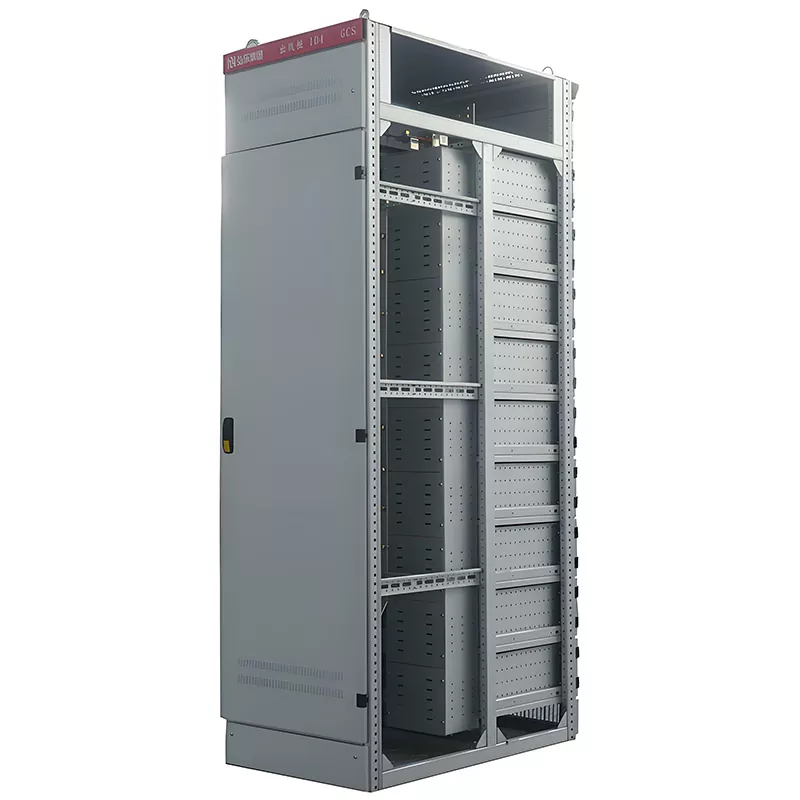

El tablero extraíble de bajo voltaje HUAJIDIAN GCS presenta un diseño de gabinete metálico vertical cerrado y sirve como una unidad de distribución a gran escala para aplicaciones industriales y comerciales de alta potencia. A diferencia de las cajas de distribución fijas residenciales, este producto emplea una estructura de cajón extraíble modular que integra funciones de recepción, distribución, control y protección de energía, lo que lo hace ideal para condiciones operativas exigentes y de alta potencia.

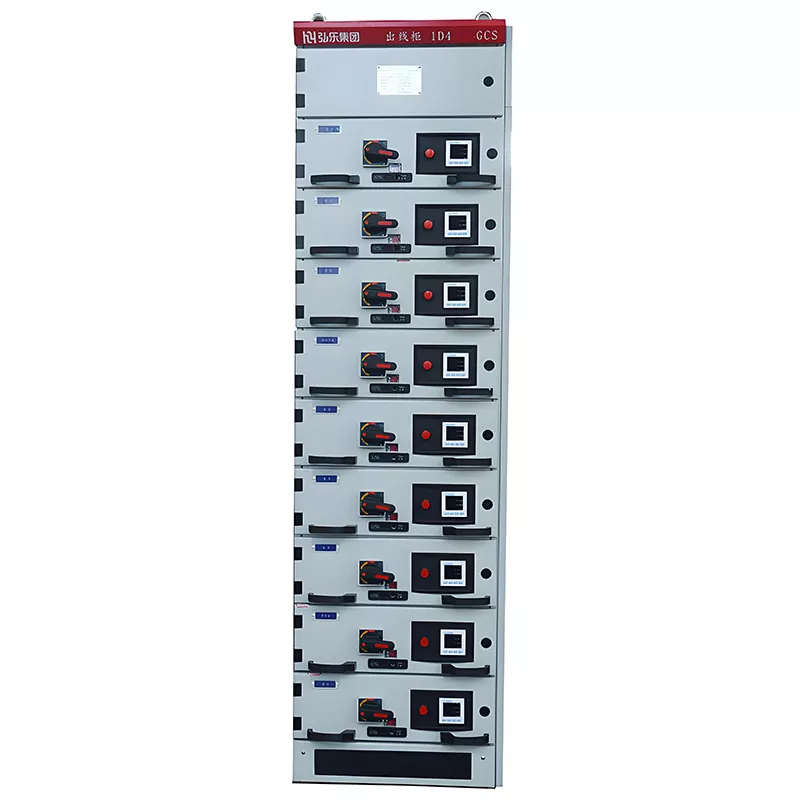

El producto presenta un riguroso diseño industrial; una tira de identificación roja en la parte superior del gabinete facilita el reconocimiento rápido, mientras que una cerradura específica en la puerta frontal evita la apertura accidental y garantiza la seguridad operativa. El equipo cuenta con un alto índice de protección general, protegiendo eficazmente los componentes internos del polvo, objetos sólidos extraños y goteos de agua. Los componentes eléctricos principales, como disyuntores y contactores, están alojados en cajones independientes, lo que permite la partición modular de circuitos y garantiza un funcionamiento eficiente, así como un mantenimiento futuro conveniente.

Ventajas clave del producto

1. Mantenimiento eficiente y pérdidas reducidas por tiempo de inactividad

Destaca el módulo de cajón extraíble. En caso de una falla en el circuito o durante el mantenimiento de rutina, el personal puede simplemente retirar la cajonera específica para inspección, reparación o reemplazo completo sin desmantelar todo el gabinete ni cortar la energía a toda la instalación. Esta estructura reduce significativamente el tiempo de inactividad, evita que fallas localizadas causen cortes generalizados y mejora notablemente la continuidad y estabilidad del suministro de energía.

2. Seguridad, confiabilidad y fuerte adaptabilidad ambiental

Con un índice de protección IP41, el producto bloquea eficazmente la intrusión de objetos sólidos extraños y protege los componentes internos contra el goteo vertical de agua, lo que garantiza un funcionamiento estable en entornos industriales complejos caracterizados por el polvo o la humedad. Además, el equipo cuenta con una excelente resistencia a los cortocircuitos, capaz de soportar corrientes de cortocircuito instantáneas masivas. Esto previene eficazmente el desgaste de los equipos y los fallos de alimentación causados ​​por cortocircuitos, garantizando un alto nivel de seguridad operativa.

3. Compatibilidad inteligente y fácil expansión/actualización

El tablero de distribución de bajo voltaje HUAJIDIAN GCS presenta interfaces de comunicación altamente escalables, lo que permite una integración perfecta con sistemas de redes informáticas automatizadas. Permite monitoreo inteligente, control remoto y transmisión de datos dentro del sistema de distribución de energía, satisfaciendo las demandas de operación inteligente y automatizada en la distribución de energía moderna. Su diseño modular estandarizado facilita la producción en masa en la fábrica al tiempo que simplifica la instalación, la puesta en marcha y las futuras ampliaciones o actualizaciones de la capacidad en el sitio.

Especificaciones técnicas básicas

El tablero extraíble de bajo voltaje HUAJIDIAN GCS se fabrica en estricta conformidad con los estándares nacionales e industriales. Ofrece especificaciones precisas y un rendimiento estable, cubriendo de manera integral las principales aplicaciones de distribución de energía de bajo voltaje:

1. Voltaje nominal: las opciones incluyen 380 V, 400 V y 660 V, compatibles con la gran mayoría de los estándares de suministro de energía de bajo voltaje industriales y civiles;

2. Corriente nominal de la barra colectora principal: hasta 6300 A, que cumple con los requisitos de distribución de alta potencia;

3. Resistencia a cortocircuitos: La corriente máxima nominal de resistencia de la barra colectora principal alcanza los 220 kA, lo que ofrece una sólida resistencia a fallas instantáneas;

4. Clasificación de protección: IP41, adecuado para entornos interiores de distribución de energía industrial, comercial y de edificios;

5. Características estructurales: Diseño de cajón totalmente modular, que admite mantenimiento independiente y reemplazo de circuitos individuales.

Escenarios de aplicación clave

Con su tecnología madura, rendimiento estable y gran compatibilidad, el tablero de distribución de bajo voltaje HUAJIDIAN GCS se usa ampliamente en escenarios críticos de distribución de energía. Estos incluyen centros de control para centrales térmicas e hidroeléctricas, sistemas de distribución de energía para empresas petroquímicas, centros de control de energía para industrias metalúrgicas y textiles y salas de distribución en edificios de gran altura. Es particularmente adecuado para aplicaciones que requieren alta estabilidad del suministro de energía y monitoreo inteligente en red.

Caso de aplicación del mundo real

1.Antecedentes del proyecto: Una gran empresa petroquímica integrada en el este de China necesitaba mejorar su sistema de distribución de energía en toda su planta. Las cajas de distribución de tipo fijo existentes eran engorrosas de mantener, provocaban largos tiempos de inactividad durante las fallas y carecían de capacidades de monitoreo inteligente, lo que no cumplía con el requisito principal de un suministro de energía continuo y estable para las líneas de producción de productos químicos.

2.Solución de aplicación: La empresa compró 32 unidades de tableros de distribución extraíbles de bajo voltaje HUAJIDIAN GCS para implementarlos en su taller central de distribución de energía. El equipo se conecta al sistema automatizado de monitoreo de energía de la empresa a través de interfaces de comunicación ampliadas, lo que permite el monitoreo en tiempo real de los datos de distribución y la alerta temprana de fallas remotas. Su estructura de cajones modular permite el control y la protección independientes de los circuitos en varias líneas de producción.

3.Resultados de la aplicación: Después de la implementación, la duración de los cortes de energía para el mantenimiento de un solo circuito se redujo en más del 80 %, la resistencia a fallas de cortocircuito del sistema mejoró significativamente y la tasa anual de fallas de suministro de energía se redujo a casi cero. Las capacidades de monitoreo inteligente facilitan una gestión refinada de la energía, reduciendo efectivamente los riesgos operativos y los costos de energía, al tiempo que demuestran plenamente la confiabilidad y practicidad del producto en entornos industriales de alta gama.

Preguntas frecuentes

P1: ¿Cuál es la diferencia clave entre el tablero de distribución extraíble GCS y las cajas de distribución fijas estándar?

La principal diferencia radica en la estructura modular extraíble. Las cajas de distribución fijas estándar presentan un diseño monolítico y fijo, que requiere un apagado completo de la energía y el desmontaje de la unidad para mantenimiento o reemplazo de componentes. Por el contrario, la aparamenta HUAJIDIAN GCS utiliza un diseño de cajonera independiente; cada circuito corresponde a un cajón específico que se puede retirar individualmente para mantenimiento o reemplazo sin interrumpir la alimentación a otros circuitos, asegurando así una mayor continuidad eléctrica. Además, la clasificación de protección de ingreso, la capacidad de transporte de corriente y las capacidades de red inteligente del producto superan con creces las de las cajas de distribución fijas de grado civil estándar.

P2: ¿Se pueden personalizar los cuadros de baja tensión HUAJIDIAN GCS?

Sí. Como fabricante y proveedor profesional, HUAJIDIAN puede personalizar la cantidad de cajones, configuraciones de circuitos, tipos de interfaz de comunicación y dimensiones del gabinete según los requisitos específicos de distribución de energía de sectores como la generación de energía, el procesamiento químico y la construcción. Aprovechando un sistema de producción en fábrica estandarizado, ejecutamos de manera eficiente una producción personalizada al mismo tiempo que garantizamos el cumplimiento del producto y la estabilidad operativa, satisfaciendo las diversas necesidades de distribución de energía de diversas industrias.

P3: ¿Qué servicios posventa se incluyen con el producto?

HUAJIDIAN proporciona un servicio posventa integral e integral para aparamenta de bajo voltaje GCS durante todo el ciclo de vida del producto. Los servicios incluyen orientación sobre instalación in situ, puesta en servicio de equipos, capacitación operativa, orientación sobre inspecciones y mantenimiento periódicos y respuesta rápida a consultas sobre fallas. Los servicios de garantía para problemas de calidad del producto se brindan en estricta conformidad con los estándares de la industria. Los usuarios pueden consultar sobre especificaciones de productos, opciones de personalización, cotizaciones de precios y asuntos posventa en cualquier momento; Nuestro equipo técnico profesional proporcionará rápidamente soluciones personalizadas.
