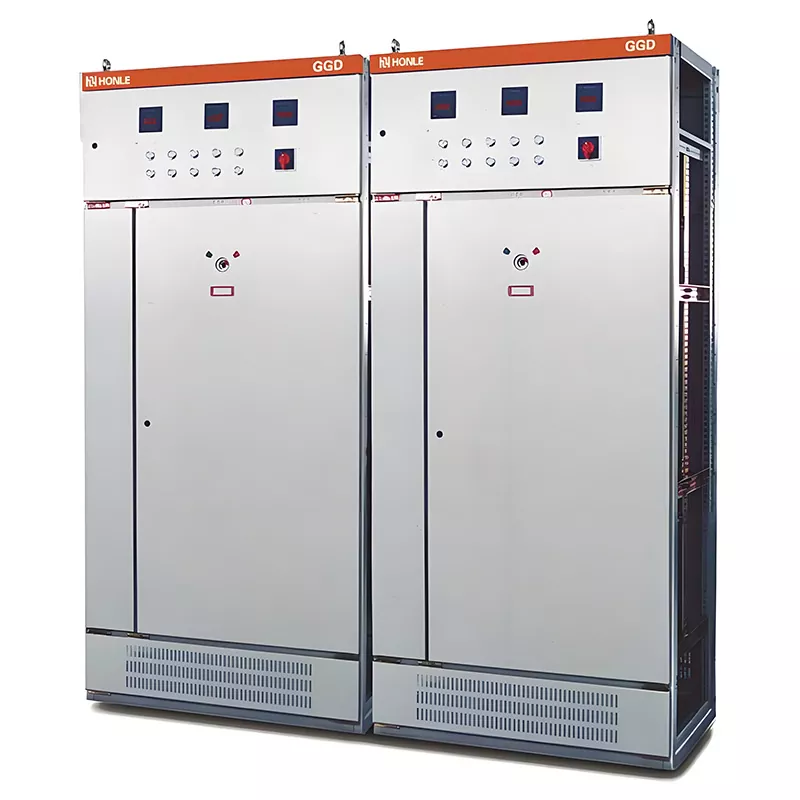

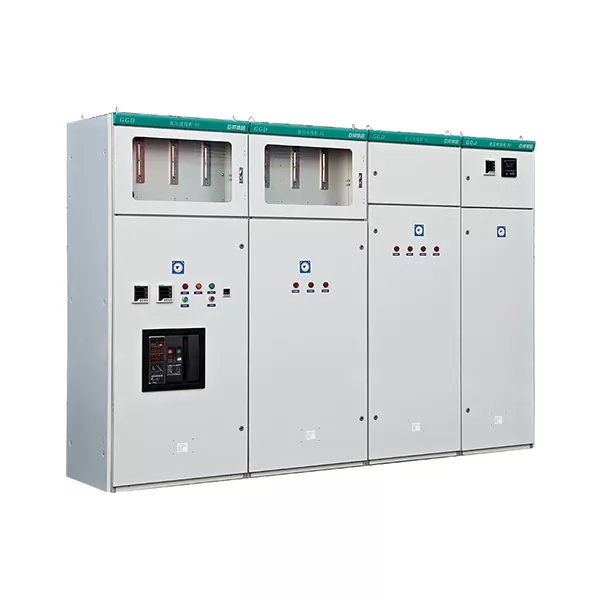

Aparamenta de baja tensión GGD

La aparamenta de bajo voltaje HUAJIDIAN GGD integra décadas de experiencia en fabricación, líneas de producción estandarizadas y un riguroso control de calidad. Equilibra la seguridad, la durabilidad y la necesidad de actualizaciones inteligentes, atendiendo las necesidades de distribución de energía en los sectores industrial, comercial, residencial y de infraestructura eléctrica. El equipo, que ha demostrado su estabilidad en numerosos proyectos del mundo real y está totalmente certificado, ofrece a clientes nacionales e internacionales una solución rentable y duradera para la distribución de energía de bajo voltaje.

Operamos nuestras propias instalaciones de fabricación integrales, que incluyen talleres de chapa, líneas de montaje y control de calidad de todo el proceso, incluidas pruebas de envejecimiento durante el encendido. Los productos vienen con certificación 3C completa, certificados de conformidad de fábrica y esquemas del sistema. Como proveedor global confiable, ofrecemos opciones de personalización, como dimensiones no estándar, diseños anticorrosión/a prueba de explosiones y actualizaciones de distribución inteligente, junto con servicios integrales que incluyen estudios del sitio, optimización de soluciones y orientación de instalación. Numerosas implementaciones exitosas de proyectos validan la confiabilidad del equipo, incluidas las capacidades de resistencia a cortocircuitos, diversas clasificaciones de protección y aislamiento compartimentado.

Descripción general del producto

La serie GGD consta de gabinetes de distribución de energía de bajo voltaje de tipo fijo para interiores desarrollados independientemente por HUAJIDIAN, diseñados de conformidad con la norma nacional GB7251 y la norma internacional IEC60439:

1 Red eléctrica aplicable: frecuencia industrial de 50 Hz, sistemas de distribución de voltaje nominal de 400 V.

2 Rango de corriente: 630A–3150A; Capacidad de barra principal hasta 3150A (ajustable bajo pedido).

3 funciones principales: distribución de energía, protección contra sobrecargas y cortocircuitos, y control de arranque/parada del motor.

4 Configuración flexible: se puede combinar con gabinetes de alimentación entrantes, gabinetes de alimentación salientes y gabinetes de compensación de potencia reactiva para formar un sistema integrado de distribución de energía de bajo voltaje.

5 escenarios de aplicación: plantas de energía, subestaciones, sitios industriales y mineros, instalaciones de procesamiento de alimentos, complejos comerciales y edificios residenciales de gran altura.

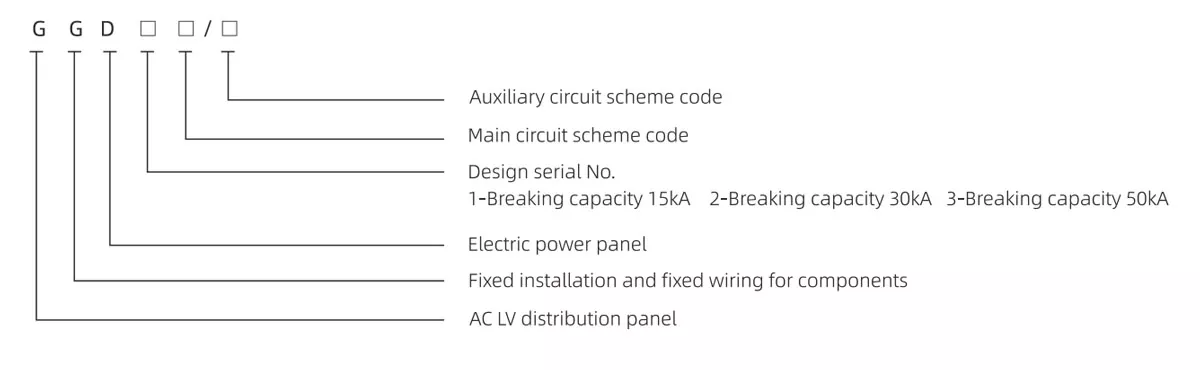

MODELO

Capacidades de fabricación de HUAJIDIAN

1. Taller dedicado a chapa metálica: se encarga de los procesos de corte, doblado y conformado de gabinetes.

2. Línea de ensamblaje de componentes especializados: Procedimientos de ensamblaje estandarizados para minimizar el error humano.

3. Inspección integral del material entrante: examen riguroso de barras colectoras de cobre, disyuntores, placas de acero y componentes de aislamiento al ingresar.

4. Prueba de funcionamiento del producto terminado: Cada gabinete se somete a una prueba de funcionamiento basada en carga antes de salir de fábrica para eliminar fallas latentes.

5. Documentación de entrega completa: Cada unidad viene con un certificado de conformidad de fábrica, certificación 3C completa y esquemas personalizados del sistema primario y secundario.

Además de los productos estándar, ofrecemos servicios integrales de personalización: dimensiones no estándar, actualizaciones para protección anticorrosión o a prueba de explosiones e instalación de módulos de comunicación remota y sistemas de monitoreo del consumo de energía. También proporcionamos estudios in situ, optimización esquemática y orientación técnica in situ para la instalación.

Especificaciones técnicas clave

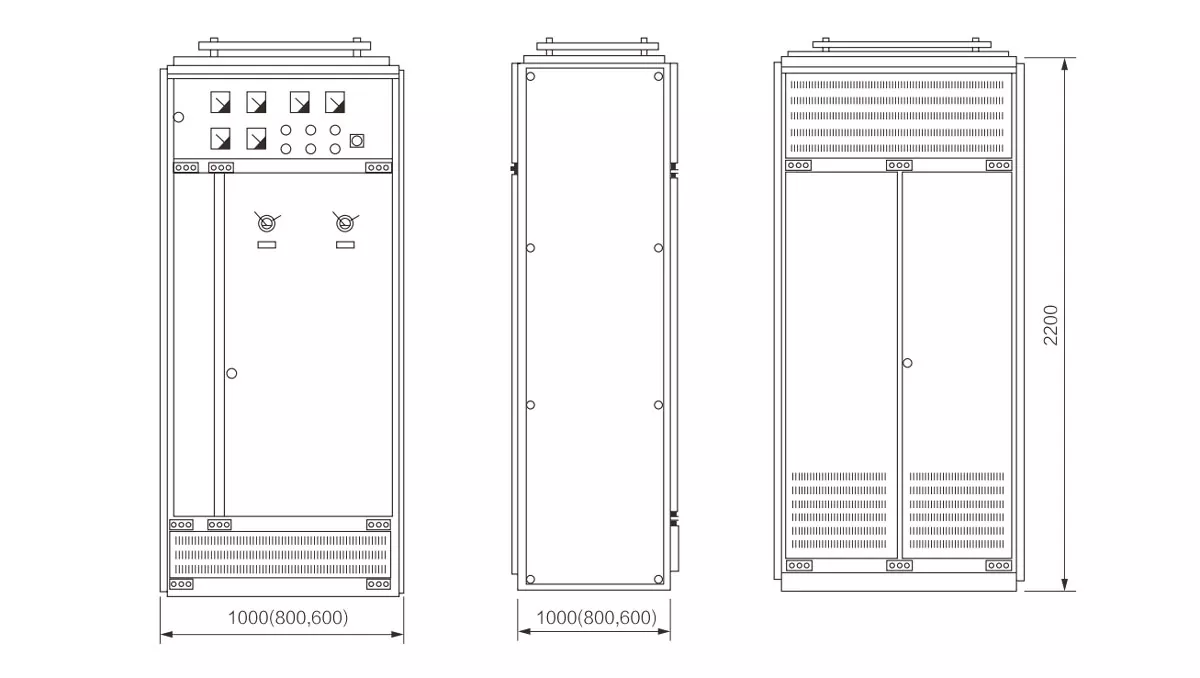

Diseño de estructura de gabinete modular

1. Marco y paneles del gabinete

Los perfiles estructurales cuentan con orificios de montaje modulares estándar de 20 mm preperforados y utilizan un ensamblaje atornillado en lugar de soldadura extensa; esto asegura una alta resistencia mecánica capaz de soportar las fuerzas electromagnéticas generadas durante eventos de cortocircuito. Las puertas y los paneles laterales de los gabinetes están construidos con acero laminado en frío de alta calidad de 1,5 a 2,0 mm, tratado con un proceso de doble capa (fosfatado/eliminación de óxido seguido de recubrimiento en polvo electrostático epóxico) para garantizar resistencia a ácidos y álcalis y durabilidad a largo plazo contra el pelado y la oxidación.

2. Compartimento superior de la barra colectora

Una cámara de barra colectora sellada e independiente en la parte superior alberga barras colectoras principales de cobre T2 aseguradas por abrazaderas de barra colectora de PPO retardantes de llama (clasificadas para una resistencia al calor de 120 °C). Este compartimento aislado contiene posibles fallas en las barras colectoras, lo que evita daños a los componentes ubicados en las secciones siguientes.

3. Compartimento frontal de la unidad funcional

El área de operación frontal está dividida en una sección de visualización de instrumentos y una sección de operación de interruptores; la ventana transparente permite leer instrumentos y comprobar el estado de conmutación sin abrir la puerta. Integra disyuntores, contactores, instrumentos y luces indicadoras para facilitar la distribución de energía de múltiples circuitos.

4. Compartimento inferior para cables

Una cámara de cableado independiente en la parte inferior cuenta con puertos de entrada/salida de cables precortados y rejillas de ventilación. El cableado de alimentación y control se enruta por separado para evitar interferencias durante el mantenimiento, mientras que los densos orificios de ventilación en la base reducen continuamente la temperatura de funcionamiento interna.

Ventajas principales del producto

1. Rendimiento superior de seguridad contra cortocircuitos

La aparamenta de baja tensión GGD admite una corriente soportada de corta duración de hasta 50 kA; Las selecciones de barras colectoras y componentes se han sometido a pruebas simuladas para detectar aumento de temperatura en cortocircuito. En caso de un cortocircuito repentino, la estructura del gabinete permanece sin deformar y las barras colectoras de cobre no se funden, lo que reduce significativamente el riesgo de incendio en los sistemas de distribución de energía. Esto lo hace adecuado para instalaciones con cargas de impulso de alta potencia, como plantas de fundición y sitios de industria pesada.

2. Aislamiento compartimentado y protección integral contra descargas eléctricas

La protección IP30 estándar evita la entrada de objetos sólidos extraños de más de 2,5 mm y el contacto accidental de los dedos con piezas vivas. La barra colectora, la unidad funcional y los compartimentos de cables están completamente aislados, lo que garantiza que una falla en una zona no se propague a otras. Una función opcional de corte de energía con interbloqueo de puertas elimina el riesgo de descarga eléctrica durante el mantenimiento.

3. Diseño de acceso frontal para expansión y modificación de bajo costo

Con un diseño de acceso frontal completo, todos los componentes están instalados en la parte delantera; Reemplazar piezas o enrutar cables no requiere quitar el panel trasero. Los orificios de montaje modulares estandarizados permiten una futura expansión de la capacidad sin modificaciones del marco, lo que reduce los costos asociados con el tiempo de inactividad y la modernización.

4. Amplio rango de temperatura, adecuado para condiciones operativas adversas

La aparamenta de baja tensión GGD estándar es adecuada para entornos convencionales que oscilan entre -5 °C y +40 °C. El gabinete mejorado con clasificación IP54 está diseñado para ambientes con alta humedad, polvorientos o corrosivos, como plantas químicas y estacionamientos subterráneos, lo que garantiza un funcionamiento estable incluso en áreas con fluctuaciones significativas de temperatura.

Escenarios de aplicación

1. Sector Industrial: Metalurgia y minería, plantas de fabricación de maquinaria, parques industriales químicos y talleres de procesamiento de alimentos; Distribución y control de energía para máquinas herramienta, compresores de aire y motores de ventiladores.

2. Edificios comerciales y residenciales: complejos residenciales de gran altura, complejos comerciales y salas de distribución subterráneas de edificios de oficinas; suministro de energía y control de iluminación, aire acondicionado central y bombas contra incendios.

3. Infraestructura Eléctrica: Centrales eléctricas y subestaciones regionales de tamaño pequeño y mediano; Sistemas completos de distribución de energía en baja tensión para equipos auxiliares de plantas.

Casos de proyectos del mundo real

1. Proyecto GGD de alta capacidad de ruptura de 50 kA para una fundición de Gansu

Una fundición de metales no ferrosos en el noroeste de China adquirió 48 unidades de aparamenta GGD de alta capacidad de corte HUAJIDIAN 1200A para que sirvieran como gabinetes de distribución principales para su taller, donde la instalación enfrentaba altas sobretensiones de corriente de carga y estrictos requisitos de protección contra cortocircuitos. El equipo ha operado de manera continua durante tres años sin deformaciones del gabinete ni fallas de sobrecalentamiento de barras; Nuestro equipo manejó todo el proceso, incluidas las encuestas del sitio, la optimización de la solución y la guía de instalación en el sitio.

2. Proyecto GGD resistente a la corrosión IP54 para un parque químico costero

Una estación de bombeo subterránea en un parque químico costero adquirió 26 unidades de aparamenta resistente a la corrosión IP54 personalizada para soportar alta humedad y gases corrosivos. Actualizamos el proceso de recubrimiento e instalamos prensaestopas sellados; El equipo ha funcionado de manera estable durante 24 meses sin problemas de oxidación o degradación del aislamiento.

Preguntas frecuentes

P1: ¿Qué servicios de personalización admite la aparamenta de bajo voltaje HUAJIDIAN GGD?

A1: Tres áreas clave de personalización: ① Personalización dimensional: ajuste de las dimensiones del gabinete (largo, ancho, alto) para adaptarse al espacio específico de la sala de distribución de energía; ② Mejoras de protección: clasificaciones IP40/IP54, revestimientos anticorrosión y refuerzo estructural a prueba de explosiones, adecuados para plantas químicas y operaciones mineras; ③ Actualizaciones inteligentes: Preinstalación de capacidades de comunicación remota, monitoreo del consumo de energía y dispositivos automáticos de compensación de potencia reactiva. Los servicios de cortesía incluyen estudios en el sitio, optimización de planos y guía de instalación en el sitio.

P2: ¿Qué documentos de calificación se incluyen con la entrega de cada unidad HUAJIDIAN GGD?

R2: Se proporciona un conjunto completo de documentación oficial en el momento del envío: certificado de conformidad de fábrica, informe completo de certificación obligatoria 3C, esquemas del sistema eléctrico, diagramas de disposición de barras colectoras y una lista detallada de las especificaciones de los componentes. Toda la documentación cumple con los estándares de aceptación de las redes eléctricas nacionales y los requisitos de las licitaciones de proyectos en el extranjero.

P3: ¿Cuáles son las diferencias ambientales entre el gabinete IP30 estándar y el gabinete IP54 opcional?

R3: El modelo estándar IP30 es adecuado para salas de distribución limpias y secas en centrales eléctricas, edificios de oficinas y plantas de maquinaria en general, y ofrece protección principalmente contra objetos sólidos de gran tamaño. El modelo IP54 ofrece protección contra salpicaduras de agua y polvo fino, lo que lo hace adecuado para ambientes húmedos o corrosivos como salas de bombas subterráneas, plantas químicas costeras y sitios mineros polvorientos; Estas unidades cuentan con juntas de sellado, salidas de cables impermeables y revestimientos antioxidantes mejorados.
