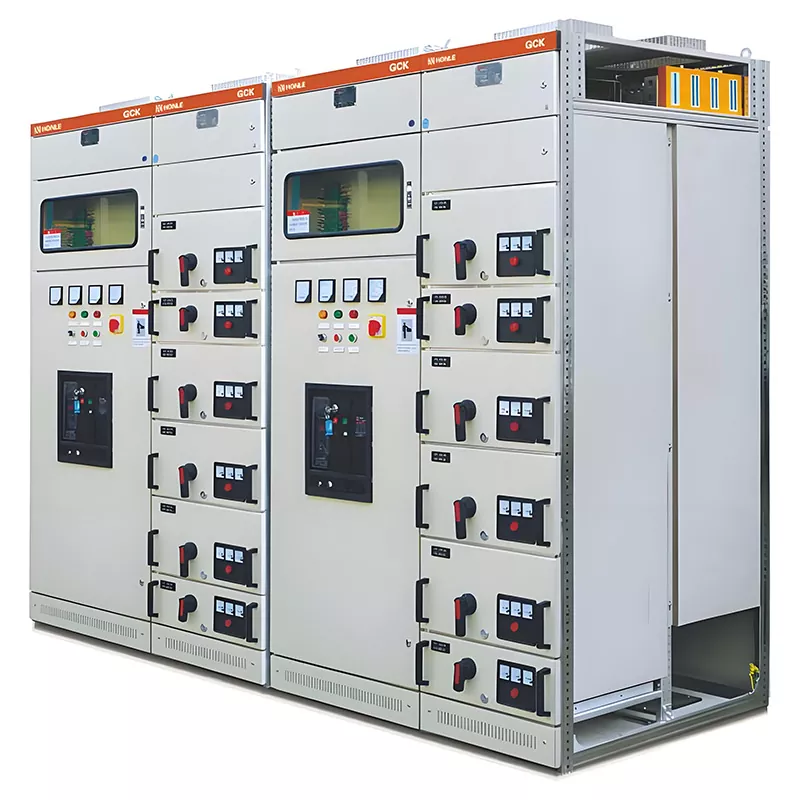

Aparamenta de baja tensión GCK

El tablero de distribución de bajo voltaje HUAJIDIAN GCK utiliza un diseño de cajón extraíble para facilitar el mantenimiento. Permite configuraciones flexibles, incluidos gabinetes de alimentación entrantes, gabinetes de cajones de alimentación y gabinetes de medición, para manejar el control de arranque/parada del motor y la protección contra cortocircuitos/sobrecarga. Es una solución modular convencional de bajo voltaje para salas de distribución de energía de alta capacidad.

Como proveedor confiable de soluciones integrales de distribución de energía, ofrecemos varios servicios de personalización de valor agregado: dimensiones de gabinete no estándar, tratamientos especializados anticorrosión/a prueba de humedad y la integración de comunicación remota y módulos de monitoreo de energía en línea. También ofrecemos estudios de sitio previos al proyecto de cortesía para garantizar que el equipo se alinee con el diseño de carga del sitio.

Cada unidad viene con certificación 3C, un certificado de conformidad de fábrica y un esquema del sistema primario. La chapa del gabinete tiene una garantía de 2 años, mientras que los componentes internos cumplen con los estándares de garantía del fabricante original; También ofrecemos consultas técnicas de por vida y suministro de repuestos.

Escenarios de aplicación

1. Plantas industriales, fábricas de productos químicos y talleres costeros expuestos a la niebla salina

2. Grandes complejos comerciales y edificios de oficinas

3. Proyectos de tránsito ferroviario urbano y túneles subterráneos municipales de servicios públicos.

4. Áreas centralizadas de control de motores y salas de distribución/medición de energía dentro de complejos industriales.

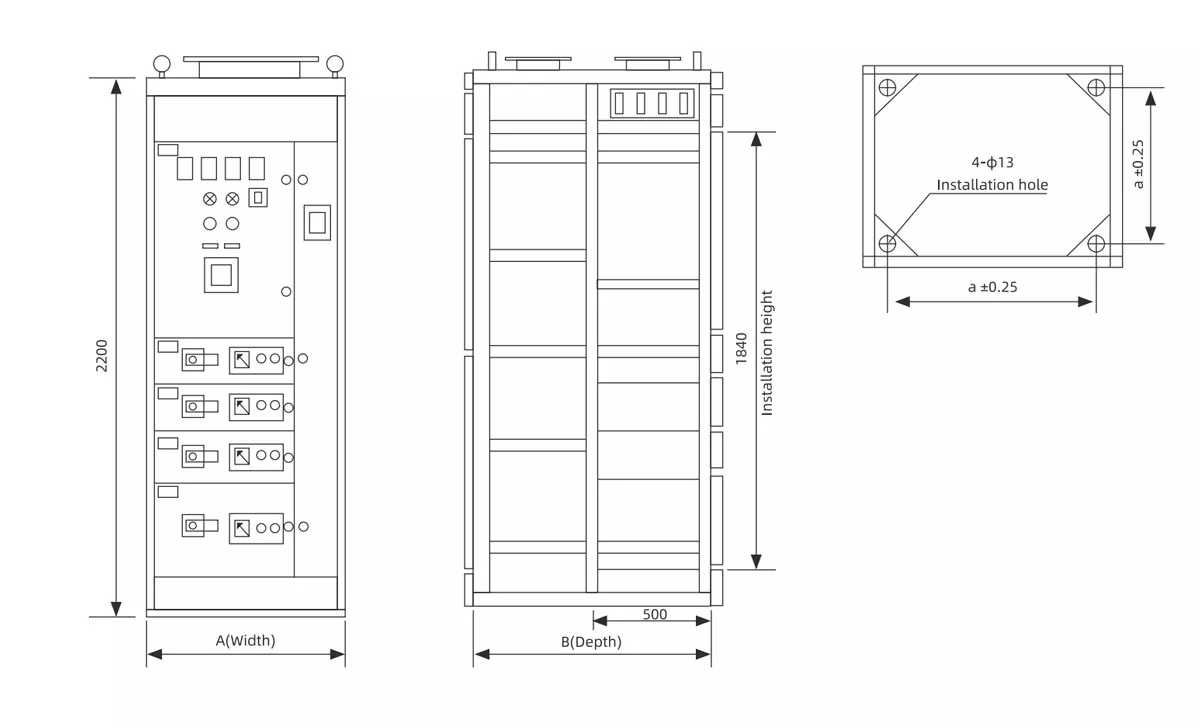

MODELO

Parámetros técnicos eléctricos básicos

Diseño estructural y características clave

1. Gabinete ensamblado con pernos de perfil 8MF (sin soldadura)

El gabinete se ensambla utilizando pernos y perfiles moldeados en frío estándar 8MF, creando un marco sin soldaduras con alta resistencia mecánica capaz de soportar la deformación causada por fuerzas electromagnéticas de cortocircuito.

Los paneles del gabinete están hechos de acero laminado en frío, tratados con decapado, fosfatado y pulverización electrostática de epoxi para una resistencia superior a la corrosión y al envejecimiento, lo que garantiza durabilidad sin oxidación ni descascaramiento de la pintura durante el uso prolongado en salas de distribución. Los recortes modulares están reservados previamente para facilitar futuras actualizaciones y modificaciones.

2. Cajones con bloqueo de seguridad de tres posiciones

- Posición de Servicio: Cajón completamente insertado; Ambos circuitos de control principal y secundario están conectados, lo que permite un funcionamiento normal.

- Posición de prueba: Circuito principal desconectado; Circuito secundario energizado para pruebas/puesta en servicio sin accionar cargas aguas abajo.

- Posición Desconectado: Cajón completamente retirado; Tanto el circuito principal como el secundario están desenergizados, lo que garantiza la seguridad para el mantenimiento y el reemplazo de componentes.

Equipado con un mecanismo de bloqueo mecánico que evita la extracción forzada mientras el cajón está energizado, eliminando riesgos de seguridad.

Ventajas principales del producto

1. Menor costo de expansión y modernización de la capacidad

Las especificaciones de cajoneras estandarizadas permiten agregar capacidad de carga simplemente instalando módulos de cajones adicionales, sin modificar el marco principal del gabinete, lo que resulta en costos de modernización mucho más bajos que los de los gabinetes GGD de tipo fijo.

2. Mayor utilización del espacio

Con dimensiones externas idénticas, la aparamenta de baja tensión GCK admite un 60% más de circuitos salientes que los gabinetes fijos, lo que reduce el espacio requerido de la sala de distribución de energía y ahorra en costos de ingeniería civil.

3. Fuerte adaptabilidad ambiental

Los modelos estándar se adaptan a ambientes interiores convencionales; Hay disponibles gabinetes anticorrosión IP54 personalizados para condiciones difíciles, como plantas químicas, túneles subterráneos de servicios públicos y áreas costeras con alta exposición a niebla salina.

4. Admite actualizaciones inteligentes

Se pueden agregar módulos para comunicación remota y monitoreo del consumo de energía en línea para permitir la carga de datos y alarmas de fallas remotas, facilitando la transformación digital para fábricas y edificios inteligentes.

Ejemplos de proyectos del mundo real

Caso 1: Planta costera de productos químicos finos en Shandong

Debido a la alta humedad y la severa corrosión por niebla salina, la planta adquirió 32 unidades de tableros de distribución de bajo voltaje GCK anticorrosión IP54 personalizados de HUAJIDIAN. Con revestimientos anticorrosión espesados ​​y diseños de cajones sellados, las unidades han funcionado continuamente durante cuatro años sin oxidación ni degradación del aislamiento. Los motores de líneas de producción individuales se pueden retirar para mantenimiento sin que se produzca un corte de energía en toda la planta, lo que reduce las pérdidas relacionadas con el tiempo de inactividad en un 70 % en comparación con los gabinetes fijos anteriores.

Caso 2: Edificio de oficinas comerciales de 38 pisos en Jiangsu

La sala de distribución de energía subterránea está equipada con 18 gabinetes estándar IP30, que se encargan de la distribución de energía para sistemas HVAC, ascensores, iluminación y equipos de seguridad contra incendios. La disposición de los cajones de alta densidad ahorra casi 20 m² de espacio de ingeniería civil en la sala de distribución de energía; Equipado con un módulo de monitoreo del consumo de energía, la administración de la propiedad puede ver datos de electricidad en tiempo real para optimizar el uso en horas pico y valle y reducir los costos de electricidad.

Preguntas frecuentes

P1: ¿Se pueden utilizar los tableros de distribución de bajo voltaje GCK en plantas químicas o áreas costeras con ambientes con niebla salina?

R1: Sí. Hay disponibles versiones de alta protección (IP40, IP54), que cuentan con gabinetes con revestimiento de epoxi espesado, cajones sellados y tratamientos de superficie resistentes a la niebla salina, lo que los hace adecuados para talleres químicos, túneles subterráneos de servicios públicos e instalaciones costeras; la versión estándar IP30 es adecuada sólo para salas de distribución de energía interiores secas y libres de gases corrosivos.

P2: ¿Cuáles son las diferencias entre el tablero extraíble GCK y el tablero fijo GGD con respecto a la expansión de capacidad y la cantidad de circuitos salientes?

R2: Hay dos diferencias clave: primero, los cajones GCK están estandarizados; agregar nuevas cargas simplemente requiere instalar un cajón adicional sin modificar el marco del gabinete, lo que resulta en costos de modificación que son menos de la mitad que los de las unidades GGD. En segundo lugar, para gabinetes del mismo tamaño, la cantidad de circuitos salientes aumenta en un 60%, lo que reduce significativamente la inversión en ingeniería civil para la sala de distribución de energía.
