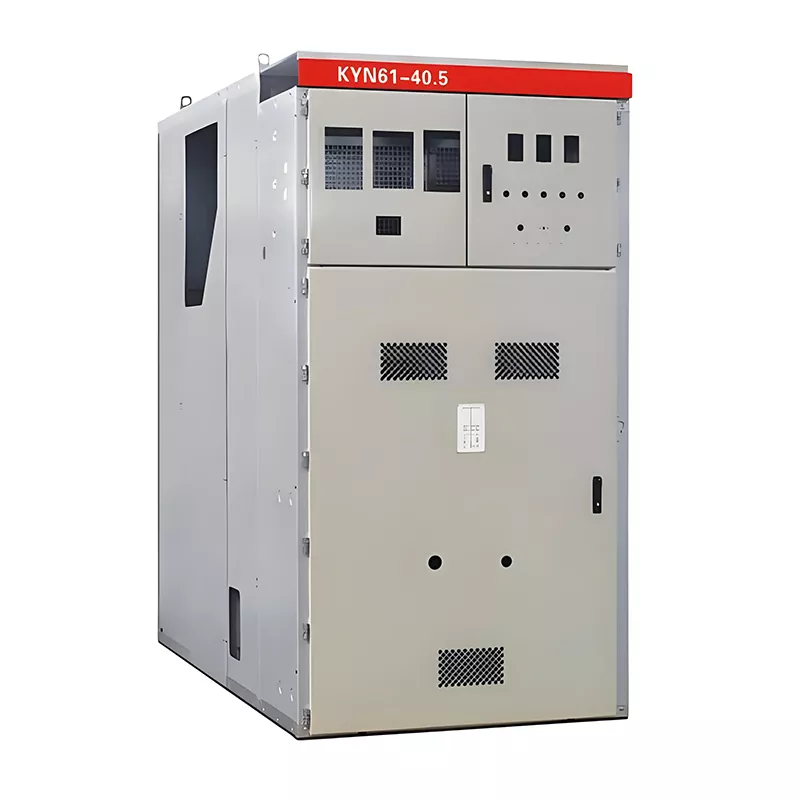

Panel de distribución interior VCB de 33 kV KYN61-40.5

Huajidian es un fabricante especializado de equipos eléctricos dedicado a la I+D, la fabricación y la personalización. Diseño de soluciones de conjuntos completos de aparamenta de alta y baja tensión. Todo el tablero VCB para interiores KYN61-40.5 de 33 kV La serie de paneles se somete a un proceso de producción integral y verticalmente integrado, desde el diseño y la hoja independientes. desde fabricación de metal hasta ensamblaje de alto voltaje, todo dentro de nuestras propias instalaciones de fabricación estandarizadas. Como producto de Como fabricante profesional de equipos eléctricos, este interruptor se ha implementado y puesto en servicio con éxito en Numerosos proyectos de ingeniería en toda China, incluidas redes eléctricas, instalaciones industriales y mineras, y datos. centros, donde su estabilidad operativa ha sido validada mediante aplicaciones en el mundo real. Además, ofrecemos Servicios personalizados de configuración y dimensionamiento para clientes de todo el mundo.

El tablero de distribución blindado extraíble en gabinete metálico KYN61-40.5 (33kV VCB para interiores) se puede combinar con el KYN28A-12 gabinete auxiliar (específicamente los modelos de gabinete AH6 o AT3 diseñados para circuitos de salida de transformadores). Sirviendo como Un componente central dentro de los sistemas de distribución de voltaje medio de CA de 12 kV/33 kV y 50 Hz, recibe principalmente energía del lado del transformador y distribuye de forma segura la electricidad reducida a las cargas aguas abajo. Sus funciones incluyen Monitoreo en tiempo real de parámetros eléctricos, protección contra sobrecargas y cortocircuitos de línea, y circuito. control de conmutación del disyuntor. Con una estructura cerrada totalmente blindada y aislada de aire, este producto ofrece Márgenes de seguridad excepcionales y confiabilidad operativa, lo que lo convierte en una pieza indispensable de equipo crítico para subestaciones modernas y sistemas de distribución de energía industrial.

Tabla de parámetros básicos del producto

Especificaciones técnicas básicas

1. Voltaje nominal: 12 kV (Compatible con redes eléctricas estándar de 10 kV; el aislamiento del equipo está diseñado para 40,5 kV, cumpliendo los requisitos para condiciones de funcionamiento de 33 kV).

2. Corriente nominal: 630 A (aplicable tanto a la barra colectora principal como al disyuntor adjunto).

3. Frecuencia nominal: 50 Hz.

4. Clasificaciones de tensión soportada: Frecuencia de alimentación Tensión soportada de 1 minuto: 42 kV (a tierra/fase a fase); relámpago Tensión soportada al impulso: 75kV (a tierra / fase a fase).

5. Capacidad de interrupción de cortocircuitos: Los disyuntores se pueden seleccionar según requisitos específicos, con una rango de capacidad de corte de 20 kA a 31,5 kA.

6. Clase de protección (clasificación IP): Gabinete completo: IP4X; Compartimento del disyuntor (con puerta abierta): IP2X.

7. Normas aplicables: GB 3906, IEC 62271-200 y otras especificaciones para aparamenta de media y alta tensión.

Diseño estructural del gabinete

1. Compartimento superior para instrumentos y relés: Alberga un medidor de potencia multifuncional incorporado, un dispositivo de visualización de línea en vivo, y luces indicadoras de operación, lo que permite el monitoreo en línea en tiempo real de parámetros eléctricos como voltaje y actual.

2. Compartimento del disyuntor central (área de operación principal): equipado con un disyuntor de vacío extraíble de 630 A, manija de operación de bloqueo mecánico e indicadores de estado. La unidad extraíble se puede extraer completamente, permitiendo el mantenimiento de acceso frontal sin la necesidad de apagar todo el gabinete, reduciendo así significativamente tiempo de mantenimiento del corte de energía.

3. Compartimento inferior para cables: cuenta con un amplio espacio interno para facilitar el enrutamiento y cableado de los cables salientes, así como así como su posterior inspección y mantenimiento.

Ventajas del producto

El panel de distribución VCB para interiores KYN61-40.5 de 33 kV está equipado con un enclavamiento mecánico completo de "cinco prevenciones" sistema. Este sistema elimina eficazmente los peligros potenciales asociados con errores operativos, como errores accidentales. abrir o cerrar el disyuntor, cerrar el interruptor de puesta a tierra mientras el circuito está activo o abrir el puerta del gabinete mientras el circuito está activo, evitando así accidentes de seguridad inducidos por humanos. El producto ha sido exitoso aprobó los estándares de aceptación de conexión a la red para la industria eléctrica nacional.

Escenarios de aplicación del producto

1. Salas de distribución de 10 kV dentro de subestaciones de redes eléctricas urbanas domésticas y proyectos de renovación municipal;

2. Principales estaciones de distribución de energía dentro de los complejos de plantas de operaciones mineras a gran escala y pesadas. industrias metalúrgicas;

3. Ubicaciones que requieren un suministro de energía ininterrumpido y de alta confiabilidad, como edificios comerciales de gran altura, Grado A hospitales terciarios y centros de datos IDC.

Estudio de caso de ingeniería del mundo real

En 2024, como proveedor oficial del proyecto, Huajidian emprendió la renovación de una subestación minera de 33 kV en Norte de China. El proyecto implicó la adquisición de 18 unidades de paneles de distribución VCB para interiores KYN61-40.5 de 33 kV, utilizado para actualizar los circuitos de distribución de energía para dos transformadores AT3 dentro del complejo minero.

1. Antecedentes del proyecto

El antiguo tablero de distribución de tipo fijo de 35 kV sufrió una degradación del aislamiento y planteó riesgos significativos de arco. fallas. En consecuencia, el propietario seleccionó el tablero extraíble blindado de Huajidian para reemplazar el equipo obsoleto. y elevar los estándares de seguridad del sistema de distribución de energía del área minera.

2. Resultados de la implementación

El equipo ha operado continuamente a plena carga durante 12 meses sin fallas inesperadas. el retirable La estructura del carro redujo la duración de las tareas de mantenimiento de rutina de las 8 horas originales a solo 2,5 horas. Además, el sistema de enclavamiento "Five-Prevention" evitó con éxito tres riesgos potenciales de error operativo. durante las inspecciones anuales del equipo. Tras la puesta en marcha exitosa de la Fase I, el cliente realizó un seguimiento pedido de equipos de distribución de energía para la expansión de la Fase II de la planta, proporcionando así una validación en el mundo real de el rendimiento del producto en condiciones de funcionamiento de carga pesada.

Preguntas frecuentes

P1: Para proyectos industriales especializados, ¿puede Huajidian ajustar los parámetros de interrupción de cortocircuito del KYN61-40.5? aparamenta?

R1: Sí. Según los parámetros de cortocircuito específicos de la red eléctrica del sitio del proyecto, podemos instalar vacío disyuntores de diferentes especificaciones para personalizar la capacidad de corte dentro del rango de 20 kA a 31,5 kA. Todos Los parámetros personalizados se adhieren estrictamente a los estándares nacionales chinos y a los estándares IEC, y el completo La unidad de aparamenta se somete a pruebas rigurosas antes del envío a fábrica.

P2: ¿Cuáles son las principales diferencias entre los modelos de tablero KYN61-40.5 (33 kV) y el estándar KYN28A-12 (10 kV)?

R2: El KYN61-40.5 está diseñado para cumplir con los estándares de aislamiento de 33 kV/40,5 kV; Cuenta con particiones internas engrosadas y una estructura reforzada resistente al arco, lo que la hace principalmente adecuada para líneas de entrada y salida de transformadores en Subestaciones clase 33kV. El KYN28A-12 está diseñado para líneas de distribución de energía estándar de 10 kV. Ambos modelos de gabinete pueden integrarse e instalarse uno al lado del otro dentro de la misma subestación, muy parecido a la solución integrada AH6, para formar una Montaje completo del cuadro.

P3: ¿Huajidian proporciona orientación sobre la instalación y soporte técnico posventa después del envío del producto? ¿Paneles de distribución VCB para interiores KYN61-40.5 de 33 kV?

A3: Proporcionamos una revisión gratuita de los parámetros técnicos del proyecto antes de la producción. Para pedidos estándar, nosotros Ofrecer orientación técnica remota para la instalación. Para proyectos de ingeniería a gran escala, podemos contratar ingenieros. visitar el sitio del proyecto para la puesta en servicio en el sitio, sujeto a negociación basada en la ubicación del proyecto.

Directrices para socios de adquisiciones

Los compradores globales pueden programar una visita a nuestra fábrica. Puede consultar con el equipo de ventas de Huajidian. con respecto a los requisitos de personalización personalizados, como dimensiones del gabinete y configuraciones de componentes, para crear un Solución de aparamenta de salida de transformador personalizada que cumple totalmente con los estándares de red eléctrica local.
