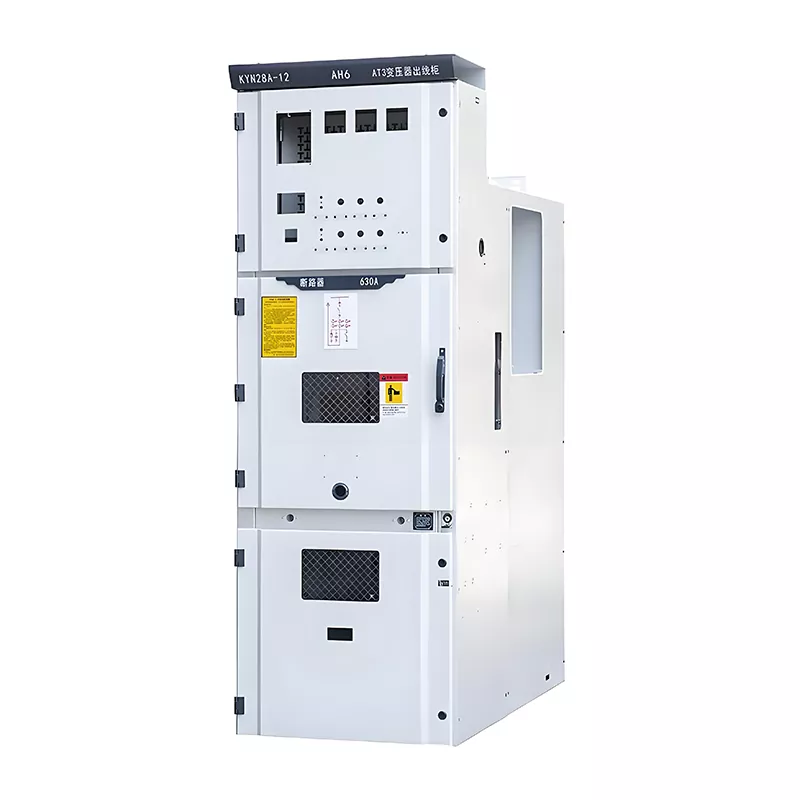

Aparamenta de Media Tensión BT y MT 24kV

El cuadro de distribución de media tensión de 24 kV de Huajidian sirve como componente central de la distribución de media tensión. infraestructura dentro de los sistemas de energía industriales y de servicios públicos. Fabricado en China, el equipo se beneficia de madurez procesos de producción y un riguroso sistema de control de calidad que garantiza un rendimiento optimizado. Utilizando un Diseño con aislamiento de aire, la unidad evita los riesgos ambientales y las altas cargas de mantenimiento que a menudo se asocian con Sistemas tradicionales aislados por gas. Cuando se combina con disyuntores de vacío de alto rendimiento, permite una completa Gestión y control de la seguridad durante todo el flujo de trabajo de distribución de energía. El producto admite dos sistemas. Configuraciones (barra colectora única y barra colectora única seccionalizada) que ofrecen la flexibilidad de adaptarse a la fuente de alimentación. arquitecturas de proyectos de distribución de cualquier escala, desde pequeños hasta grandes. Totalmente compatible con las normas nacionales y Estándares internacionales, incluidos IEC 62271-200, GB 3906, DL 404 y DIN VDE 0670, el equipo garantiza estabilidad y operación compatible en diversos mercados globales.

Como fabricante especializado de equipos de distribución de alto y bajo voltaje, Huajidian pone un fuerte énfasis en mejorando tanto la practicidad como la seguridad de sus productos. Este tablero de distribución de 24 kV aborda las deficiencias comunes de equipos tradicionales, como estructuras rígidas, grandes superficies, mantenimiento difícil y escalabilidad limitada, mediante aprovechando un diseño modular integrado. Este enfoque satisface plenamente los requisitos de suministro de energía de alto estándar de proyectos de desarrollo industrial moderno y modernización de la red eléctrica urbana.

Ventajas clave del producto

1. Protección de seguridad multicapa: riesgo operativo cero

El equipo está equipado con un sistema de enclavamiento mecánico de "Cinco Prevención" maduro y altamente confiable. esto El sistema elimina eficazmente el riesgo de errores operativos, como la conmutación accidental del disyuntor (apertura o cerrar), conectar a tierra mientras está vivo o cerrar el disyuntor mientras el interruptor de tierra está activado, implementando enclavamientos mecánicos obligatorios en cada etapa operativa crítica. El gabinete mantiene un estándar grado de protección de IP4X en condiciones normales de funcionamiento; Con la puerta del compartimiento del disyuntor abierta, el El índice de protección permanece en IP2X. Esto previene eficazmente la entrada de polvo y residuos al mismo tiempo que protege personal contra contacto accidental, mejorando así significativamente la seguridad operativa en el sitio y garantizando la Estabilidad operativa a largo plazo del equipo.

2. Opciones estructurales duales: adaptables a diversos escenarios

Para abordar las complejas condiciones que a menudo se encuentran en los sitios de construcción, Huajidian ofrece dos tipos de cajones distintos. Opciones estructurales: montaje central y montaje en piso. La estructura montada en el centro presenta un diseño compacto, lo que hace Es ideal para salas de distribución de energía interiores con espacio disponible limitado. Por el contrario, la estructura montada en el suelo Cuenta con una capacidad de carga y estabilidad superiores, lo que lo hace adecuado para entornos industriales caracterizados por cargas elevadas y vibraciones importantes. Esta versatilidad estructural permite configuraciones personalizadas adaptadas a Las necesidades específicas de diversas industrias y sitios de proyectos, asegurando una funcionalidad multipropósito y universal. adaptabilidad en un amplio espectro de aplicaciones.

3. Diseño modular: facilitando una operación y mantenimiento convenientes y una futura expansión

El tablero de distribución de media tensión BT y MT de 24 kV utiliza una arquitectura modular integrada en la que cada función El módulo funciona de forma independiente y cumple con las especificaciones estandarizadas. La estructura general es compacta, lo que resulta en una huella física mínima. Este diseño estandarizado agiliza las inspecciones de rutina, el diagnóstico de fallas y esfuerzos futuros de expansión de capacidad. Los usuarios pueden reemplazar rápidamente los módulos defectuosos y aumentar la capacidad de distribución en demanda, reduciendo así efectivamente los costos de operación y mantenimiento al tiempo que extiende la vida útil general del equipo.

4. Robusta adaptabilidad ambiental y estabilidad operativa

El producto demuestra una resistencia excepcional a las condiciones ambientales. Está diseñado para funcionamiento estándar. dentro de un rango de temperatura de -5°C a +40°C, con una temperatura promedio de 24 horas que no exceda los 35°C. Además, un Hay disponible una versión personalizada de baja temperatura, capaz de funcionar hasta -25 °C, para cumplir con los requisitos específicos. de proyectos ubicados en regiones frías severas. El equipo es apto para operar en altitudes de hasta 1000 metros; para En escenarios de gran altitud, se pueden proporcionar soluciones especializadas de reducción de capacidad. Mantiene un funcionamiento estable en ambientes de alta humedad (con una humedad relativa promedio de 24 horas que no exceda el 95%) y posee un terremoto clasificación de resistencia de Grado 8. El equipo está diseñado para su uso en entornos estándar libres de gases corrosivos, niebla salina y riesgos de explosión, cubriendo así la gran mayoría de los sistemas de distribución de energía industrial y municipal. aplicaciones.

Parámetros técnicos clave (lista parcial)

Requisitos de almacenamiento

Para garantizar que el equipo conserve su integridad de rendimiento original de fábrica, las unidades de aparamenta Huajidian de 24 kV deben almacenarse dentro de su embalaje original. El ambiente de almacenamiento debe ser seco, protegido de la luz directa y protegido contra la lluvia. El rango de temperatura de almacenamiento permitido es de -25°C a +55°C. Almacenamiento en ambientes caracterizado por alta humedad, gases corrosivos, niebla salina o sustancias inflamables/explosivas está estrictamente prohibido; tales condiciones podrían provocar corrosión en el gabinete, envejecimiento de los componentes o degradación del rendimiento del aislamiento. adherencia Estas pautas de almacenamiento garantizan que el equipo permanezca en condiciones óptimas y esté listo para su funcionamiento normal. puesta en servicio inmediatamente después de la instalación.

Estudio de caso de aplicación en el mundo real

Parque industrial de fabricación inteligente del sudeste asiático: proyecto de distribución de energía de 24 kV

En 2025, Huajidian suministró un gran lote de aparamenta de media tensión de 24 kV de baja y media tensión a una instalación recién construida. Parque industrial de fabricación inteligente en el sudeste asiático. Este proyecto abarca múltiples producciones de alta carga. talleres y sus sistemas de distribución de energía de oficina asociados. En consecuencia, impone medidas extremadamente estrictas. requisitos sobre seguridad, estabilidad y escalabilidad del equipo, al tiempo que requiere adaptación a las condiciones locales. Clima tropical: caracterizado por altas temperaturas y alta humedad.

Basado en las condiciones operativas específicas del proyecto, Huajidian desarrolló soluciones personalizadas para el equipo. para garantizar un rendimiento óptimo en entornos de alta humedad y en condiciones de temperatura variables. Además, un Se seleccionó un diseño estructural montado en el centro para garantizar la compatibilidad con la distribución de energía compacta del parque. habitaciones. El equipo cumple tanto con los estándares internacionales IEC como con las regulaciones de red locales; utilizando un Configuración seccionada de barra colectora única, permite el suministro de energía segmentado en todo el parque y facilita un suministro efectivo aislamiento de fallas. Desde su puesta en servicio hace más de un año, el equipo ha registrado cero errores operativos y cero fallas importantes. Su diseño modular ha facilitado enormemente la posterior ampliación de capacidad y potencia del parque. actualizaciones del sistema de distribución, reduciendo efectivamente los costos de operación y mantenimiento del proyecto. Gracias a su establo Rendimiento y servicio personalizado, el equipo ha obtenido un alto reconocimiento por parte del cliente extranjero, lo que lleva a la establecimiento de una asociación cooperativa a largo plazo.

Preguntas frecuentes

P1: ¿Qué escenarios son adecuados para el tablero de distribución de 24 kV de Huajidian?

Este equipo está diseñado para escenarios de distribución de energía en media tensión que van desde 13,8kV hasta 24kV, en frecuencias de 50Hz o 60Hz. Se aplica ampliamente en plantas industriales, redes de distribución de energía municipales, subestaciones de red, parques comerciales y campos similares. Cumple con los diversos requisitos, incluida la recepción y distribución de energía, Monitoreo inteligente y protección de seguridad de varios sistemas de energía de carga media a alta. Además, apoya Adaptaciones personalizadas para condiciones operativas especiales, como grandes altitudes, bajas temperaturas y alta humedad.

P2: ¿Qué características de protección de seguridad incorpora este equipo?

El equipo cuenta con múltiples capas de garantía de seguridad: está equipado con un sistema profesional de "Cinco Prevención" sistema de enclavamiento mecánico para eliminar errores operativos humanos; La carcasa del armario presenta un alto grado de protección para proteger contra interferencias ambientales externas y contacto humano accidental; posee el nivel 8 capacidades de resistencia sísmica, lo que lo hace adecuado para entornos geológicos complejos; y utiliza vacío Disyuntores para garantizar una extinción segura del arco, garantizando así la estabilidad y seguridad de la conmutación del equipo. y procesos de protección de fallas.

P3: ¿El tablero de distribución de media tensión lv y mv de 24 kV admite personalización y expansión futura?

Sí, lo hace. El equipo emplea un diseño modular maduro, que ofrece compatibilidad y escalabilidad excepcionales. Dependiendo del espacio de instalación en el sitio y los requisitos de carga, dos configuraciones estructurales: montada en el centro y De pie: se puede personalizar. La arquitectura funcional modular apoya la expansión flexible de la potencia. módulos de distribución, acomodando así las demandas de carga incrementales de un proyecto. Además, especializados Las soluciones, como la adaptación a bajas temperaturas y la reducción de potencia a gran altitud, se pueden adaptar para satisfacer las necesidades únicas. requerimientos de proyectos ubicados en diversas regiones.
