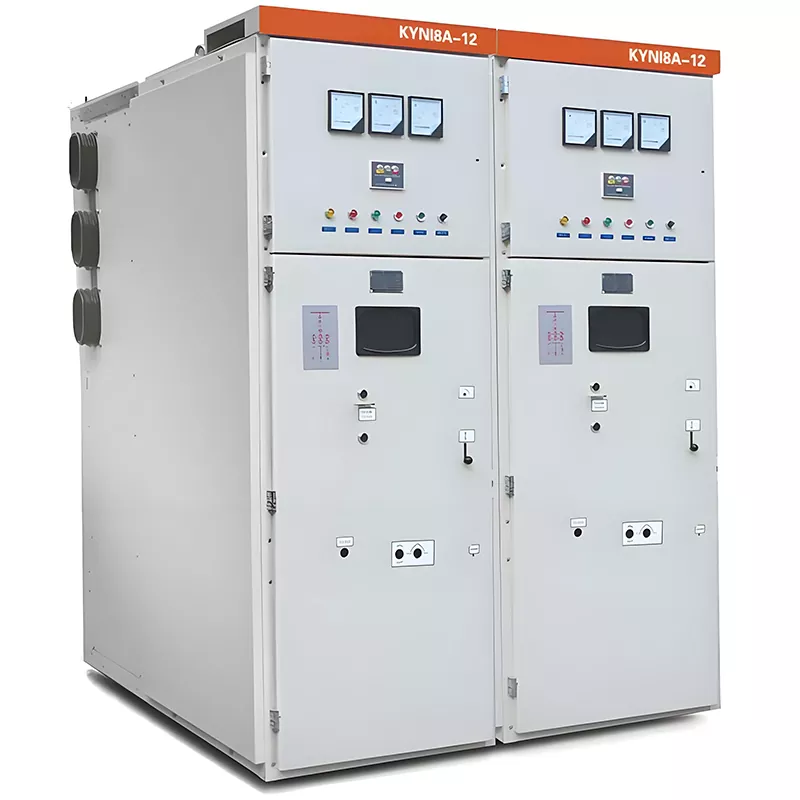

Paneles VCB de BT y MT para exteriores de 11 kV

Con sede en China, Huajidian está profundamente comprometida con la I+D y la fabricación de VCB de baja tensión y media tensión para exteriores de 11 kV. Paneles. La empresa está equipada con un equipo técnico interno, modernos talleres de producción y un conjunto completo de equipo de prueba. Nuestra fábrica patentada y estandarizada garantiza un control de calidad de todo el proceso, implementando rigurosos y inspecciones de varias etapas desde la fabricación de chapa metálica hasta el envío del producto final, asegurando que todos Los productos pasan con éxito certificaciones integrales de pruebas de tipo. Además de los modelos estándar, ofrecemos soluciones de gabinetes personalizadas, encuestas en el sitio y servicios de instalación y puesta en marcha en el campo, brindando una ventanilla única solución para satisfacer los diversos requisitos de proyectos de distribución de energía de clientes tanto a nivel nacional como internacional.

Parámetros técnicos básicos

Estructura del producto y características de rendimiento

Los paneles VCB de BT y MT para exteriores de 11 kV están construidos con láminas de acero laminadas en frío de alta calidad. Procesado con precisión mediante tecnología CNC y ensamblado mediante conexiones atornilladas. La estructura resultante es compacta y robusto, con un diseño cuidadosamente organizado para las zonas de instrumentación, operación y funciones.

1. Cuatro compartimentos independientes: el gabinete está dividido en cuatro compartimentos distintos: la barra colectora compartimento, compartimento del disyuntor, compartimento de cables y compartimento de instrumentación/control. Estas secciones están completamente aislados por tabiques metálicos e integrados con canales de alivio de presión; en caso de fallo, el El sistema libera automáticamente la presión para evitar la propagación de arcos eléctricos.

2. Disyuntor extraíble (tipo carro)

El disyuntor de vacío central está montado en un mecanismo de carro extraíble, lo que permite insertarlo o colocarlo fácilmente. extraído. Este diseño facilita el reemplazo y el mantenimiento sin requerir un apagado completo del suministro eléctrico. gabinete entero. La unidad viene de serie con un sistema de enclavamiento mecánico de "Cinco Prevención", que utiliza salvaguardias basadas en hardware para eliminar eficazmente el riesgo de errores operativos.

3. Panel de monitoreo inteligente montado en el frente

La cara frontal del gabinete integra instrumentación, luces indicadoras y botones de control. Esta interfaz permite el monitoreo en tiempo real de los parámetros de voltaje, corriente y potencia, mientras muestra intuitivamente el estado de Apertura/cierre del circuito, almacenamiento de energía y conexión a tierra, lo que facilita la operación, el mantenimiento y la comodidad. inspecciones de rutina.

4. Estructura optimizada de disipación de calor del panel lateral

Múltiples conductos de ventilación están integrados en los paneles laterales del gabinete para acelerar la convección del aire y el calor. disipación. Esto evita el envejecimiento de los componentes causado por las altas temperaturas, asegurando que el equipo pueda funcionar. continuamente a plena carga durante un largo plazo.

5. Configuración modular y flexible

Unidades, incluidos gabinetes de línea entrante, gabinetes de línea saliente, gabinetes PT, gabinetes de medición y bridas Gabinetes: se pueden ensamblar según requisitos específicos, lo que facilita una expansión y modernización convenientes. durante la implementación del proyecto.

Ventajas principales del producto

1. Protección de triple capa: Cuenta con una estructura de gabinete blindada completamente cerrada, un enclavamiento de "Cinco Prevención" mecanismo y dispositivos de alivio de presión para mitigar eficazmente los riesgos de seguridad en la distribución de energía.

2. Componentes Premium: Utiliza componentes de alta calidad cuidadosamente seleccionados que se someten a pruebas exhaustivas antes hasta el envío, lo que garantiza durabilidad en entornos operativos hostiles y una baja tasa de fallas.

3. Mecanismo de carro extraíble: Cuenta con una estructura de carro extraíble que permite un mantenimiento y componentes rápidos. reemplazo, lo que reduce significativamente la duración de los cortes de energía.

4. Protección y control integrados: Compatible con protección de relés y dispositivos de medición/control, lo que permite Integración perfecta con sistemas de monitoreo de energía para permitir la gestión y el control remotos inteligentes.

5. Garantía de calidad: todo el proceso de producción cumple estrictamente con los estándares nacionales y ha pasado con éxito. rigurosas pruebas de tipo, garantizando el pleno cumplimiento y la calidad del producto.

Casos de aplicación del mundo real

Caso 1: Proyecto de soporte de distribución de energía para una planta de energía fotovoltaica centralizada de 50 MW en el noroeste de China

La sala de distribución de energía que respalda este proyecto estaba equipada con 22 gabinetes huajidianos, que comprenden unidades para Líneas de entrada, líneas de salida, medición y amarres, responsables de la conexión a la red y la transformación de energía. de la planta fotovoltaica. El equipo ha operado de manera estable durante 24 meses consecutivos; su entrelazamiento de las "Cinco Prevención" La estructura y los mecanismos de protección contra cortocircuitos superaron con éxito las inspecciones aleatorias realizadas por la red eléctrica. autoridad, asegurando así la generación estable de energía de la planta.

Caso 2: Modernización de la distribución de energía para un gran complejo comercial en el sudeste asiático

Este proyecto implicó la modernización de gabinetes de distribución de energía antiguos dentro de un complejo comercial de 180.000 m², utilizando 36 unidades de paneles exteriores LV y MV VCB de 11 kV. Aprovechando el diseño modular, la instalación y La puesta en servicio se completó en solo 12 días, eliminando la necesidad de un corte prolongado de energía en toda la instalación. Además, el sistema se integró en la red inteligente de distribución de energía de la propiedad, lo que permitió Monitoreo del consumo de electricidad en todo el edificio y reducción significativa de la inspección manual. costos.

Escenarios aplicables

1. Proyectos de Redes Eléctricas: Construcción de nuevas subestaciones y estaciones de distribución, así como la modernización de redes eléctricas envejecidas;

2. Proyectos Industriales: Distribución de energía para talleres de metalurgia, minería, química y otros sectores industriales. sectores;

3. Infraestructura pública: aeropuertos, sistemas de tránsito ferroviario, hospitales, instituciones educativas y de gran escala. desarrollos inmobiliarios comerciales;

4. Nuevas Energías: Sistemas auxiliares de distribución de energía para centrales fotovoltaicas, parques eólicos y almacenamiento de energía. proyectos.

Servicio postventa

1. Cobertura de garantía: Durante el período de garantía, los componentes defectuosos se reemplazan sin cargo y en el sitio. se proporcionan servicios de inspección y reparación;

2. Soporte técnico: orientación técnica gratuita, asistencia para la instalación y puesta en servicio y operaciones prácticas formación del personal de mantenimiento;

3. Soporte técnico 24 horas al día, 7 días a la semana: servicios de enlace técnico las 24 horas del día con respuesta rápida a consultas relacionadas con fallas y cuestiones;

4. Mantenimiento de por vida: Servicios de mantenimiento integral durante toda la vida útil del producto; después de la garantía expira, sólo se cobra el costo de las piezas de repuesto y una tarifa de servicio básico.

Preguntas frecuentes

P1: Para proyectos no estándar, ¿puede Huajidian personalizar los paneles VCB de baja tensión y media tensión para exteriores de 11 kV con materiales no estándar? ¿Dimensiones o parámetros técnicos específicos?

R1: Sí. Además de nuestra gama de productos estándar, admitimos la personalización de las dimensiones del gabinete, las corrientes nominales, y lógica de control secundaria. Nuestro equipo técnico puede realizar estudios in situ del entorno operativo para desarrollar Soluciones de diseño a medida.

P2: Las especificaciones estándar del producto se aplican a altitudes de ≤1000 metros; ¿Se pueden adaptar estas unidades para su uso en ¿Entornos de gran altitud o de meseta?

A2: Nuestros modelos estándar son adecuados para altitudes de hasta 1000 metros. Para proyectos de gran altitud, ofrecemos personalizados. actualizaciones de los sistemas de aislamiento y disipación de calor, junto con una selección optimizada de componentes, para garantizar una confiabilidad operación en condiciones de meseta.

P3: ¿Es necesario desenergizar todo el gabinete al realizar mantenimiento o reemplazar un dispositivo extraíble? disyuntor?

R3: No. El disyuntor se puede retirar individualmente para mantenimiento mientras las barras colectoras permanecen energizadas, lo que permite los circuitos restantes sigan suministrando energía con normalidad. Esto minimiza las pérdidas por cortes de energía para el usuario.
