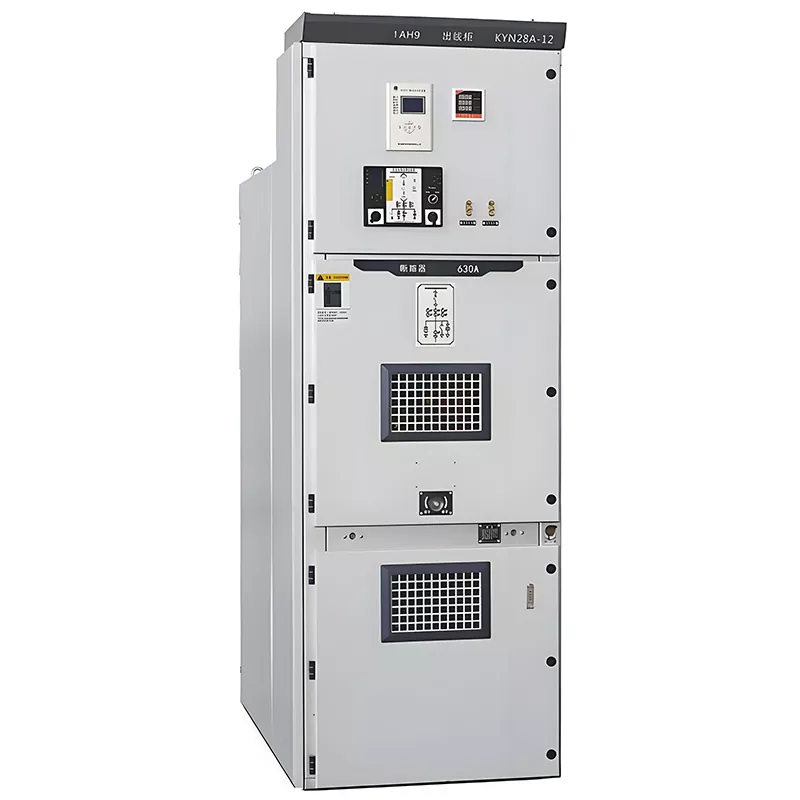

Aparamenta de vacío de media tensión KYN28-12

El interruptor de vacío de media tensión Huajidian KYN28-12 es un conjunto completo de distribución de energía de media tensión para interiores. equipos, diseñados con precisión y fabricados en nuestras instalaciones de producción estandarizadas. Se implementa principalmente para transmisión de energía desde generadores en centrales eléctricas de tamaño pequeño a mediano, recepción y distribución de energía en subestaciones dentro de empresas industriales y mineras, y el control de arranque de grandes motores de alto voltaje. el El sistema permite una gestión inteligente de extremo a extremo de la red de distribución de energía, incluida la protección de seguridad y Monitoreo en tiempo real, mitigando así eficazmente las fallas eléctricas y garantizando el funcionamiento estable de los sistemas eléctricos. equipo.

Este producto cumple estrictamente con los estándares nacionales e internacionales autorizados, incluidos IEC62271-200, IEC298, GB3906, DL404 y DIN.VDE0670, lo que garantiza una calidad estable y un alto grado de estandarización. El equipo soporta instalación montada en la pared y cuenta con un diseño de mantenimiento de acceso frontal; cuando se combina con corriente dedicada transformadores, esta configuración permite al personal de O&M realizar inspecciones de rutina y servicio de equipos directamente desde el frente del gabinete, lo que mejora significativamente la conveniencia operativa y la eficiencia del mantenimiento.

Condiciones ambientales de funcionamiento

Para garantizar la estabilidad a largo plazo y el funcionamiento confiable del equipo, los requisitos ambientales aplicables para el interruptor de vacío de media tensión Huajidian KYN28-12 son los siguientes:

1. Temperatura ambiente: Máxima +40°C, Mínima -15°C. Esta gama la hace adecuada para la gran mayoría de Escenarios de distribución de energía en interiores en regiones templadas y subtropicales.

2. Humedad ambiental: humedad relativa promedio diaria ≤ 95 %; Humedad relativa media mensual ≤ 90%. Estos Los límites previenen eficazmente fallas de aislamiento dentro del equipo que de otro modo podrían ser provocadas por alta humedad. ambientes.

3. Altitud: Adecuado para altitudes ≤ 2500 metros, cumpliendo con los requisitos de suministro de energía de la mayoría de las industrias del interior y Proyectos de ingeniería municipal.

4. Ambiente del aire: El ambiente operativo debe estar libre de humos corrosivos, gases tóxicos o nocivos, inflamables o Gases explosivos, vapor industrial, niebla salina y otros contaminantes, evitando así la corrosión del equipo. componentes y daños al aislamiento.

Características principales del producto

1. Diseño antimal funcionamiento: alta seguridad operativa

El equipo está equipado con mecanismos de enclavamiento mecánicos maduros y confiables diseñados para evitar mal funcionamiento. Esto establece un sistema de protección de seguridad multidimensional que elimina efectivamente los riesgos humanos comunes. errores, como abrir inadvertidamente puertas de gabinetes, cierre accidental de circuitos o conexión a tierra inadecuada, por lo que Evitar accidentes de seguridad eléctrica y salvaguardar integralmente la seguridad personal de operación y mantenimiento. personal, así como la estabilidad operativa del sistema de distribución de energía.

2. Modos flexibles de instalación y operación: amplia adaptabilidad

La celda de vacío de media tensión KYN28-12 admite dos tipos de mecanismos móviles: carros montados en el centro y carros de suelo. Esta adaptabilidad le permite adaptarse a los diseños específicos del sitio y a las prácticas de mantenimiento de clientes diversos. Cumple con los requisitos técnicos de varios escenarios, incluidas líneas de producción industrial, estaciones de distribución de energía municipales y nuevas plantas de energía, que ofrecen una disposición de equipos flexible, así como conveniente puesta en servicio, reemplazo y mantenimiento.

3. Cumplimiento de múltiples estándares: compatibilidad excepcional

La unidad completa cumple con numerosos estándares industriales nacionales e internacionales, lo que demuestra una excelente universalidad y compatibilidad de equipos. Se integra perfectamente con los principales sistemas de distribución de energía y Equipos eléctricos auxiliares actualmente en el mercado, simplificando así los procesos de diseño y construcción de proyectos. al mismo tiempo que facilita futuras actualizaciones y modernizaciones de equipos.

4. Diseño de mantenimiento de acceso frontal: servicio eficiente y conveniente

Abordando el problema común del mantenimiento engorroso asociado con los interruptores tradicionales de alto voltaje, este El producto cuenta con una estructura de mantenimiento de acceso frontal. Junto con transformadores de corriente dedicados, el diseño permite todas las inspecciones de rutina, ajustes de parámetros y resolución de problemas de fallas se realizarán completamente desde el frente de el gabinete. Esto elimina la necesidad de realizar trabajos complejos en espacios reducidos, lo que reduce significativamente el mantenimiento. Dificultad y mejora de la eficiencia del servicio postventa.

Parámetros técnicos básicos

Estudio de caso de aplicación en el mundo real

Proyecto de mejora de la red eléctrica municipal (subestación Putian Licheng de 220 kV)

En el proyecto de mejora de la barra colectora de 10 kV de esta subestación, todos los equipos antiguos fueron reemplazados por completo por Huajidian KYN28-12. aparamenta. Abordar los desafíos críticos de un cronograma de proyecto ajustado y requisitos estrictos para la continuidad fuente de alimentación, la estructura modular del equipo permitió una rápida instalación y puesta en servicio. Además, por Aprovechando sus confiables mecanismos de enclavamiento anti-mal funcionamiento y funciones de protección inteligente, el proyecto logró una mejora significativa en la estabilidad del sistema de distribución de energía de la subestación. Siguiendo el project's commissioning, the 10kV section achieved zero-fault operation, successfully completing the upgrade of equipos de red municipal y garantizar un suministro de energía estable para los residentes e instalaciones comerciales de los alrededores.

Preguntas frecuentes

P1: ¿Qué escenarios son adecuados para el interruptor de vacío de media tensión Huajidian KYN28-12?

Este producto está diseñado para su uso en sistemas de energía de media tensión CA trifásicos de 3,6 a 12 kV, 50/60 Hz, y admite tanto configuraciones de sistema de barra única y de barra única seccionada. Es ampliamente utilizado para la transmisión de energía desde Centrales eléctricas de mediana y pequeña escala, recepción y distribución de energía en subestaciones industriales y mineras. empresas y el control de arranque de grandes motores de alto voltaje. Además, es muy adecuado para diversos usos en interiores. Escenarios de distribución de energía de media tensión, incluidas subestaciones municipales, parques industriales, nuevas energías. centrales fotovoltaicas y sistemas de suministro de energía de servicios públicos.

P2: ¿Cuáles son las ventajas de protección de seguridad de este tablero en comparación con los equipos tradicionales?

Este producto emplea un sistema de protección de seguridad dual mecánico más eléctrico, que ofrece una protección superior en comparación con a equipos tradicionales con salvaguardias monocapa. En primer lugar, está equipado con un enclavamiento mecánico especializado. Dispositivos que previenen físicamente errores operativos. En segundo lugar, cumple con numerosas normas nacionales e internacionales. estándares y presenta funciones de protección integrales contra sobrecorrientes, cortocircuitos y rayos. En tercer lugar, incorpora un diseño de acceso frontal para operación y mantenimiento, eliminando así riesgos de seguridad. asociado con el trabajo interno del gabinete. Cuarto, el gabinete del gabinete cumple con el estándar de protección IP4X, protegiendo contra el polvo y la entrada de objetos extraños para mejorar de manera integral la seguridad operativa y la estabilidad del equipo.

P3: ¿Cuáles son los ciclos de mantenimiento recomendados y las pautas de cuidado diario para este equipo?

Este equipo presenta bajos costos de mantenimiento y una larga vida útil; El ciclo de inspección integral estándar es 6 meses, mientras que se recomienda una revisión importante cada 3 años. El mantenimiento diario simplemente requiere comprobar el la integridad del sellado del gabinete, el movimiento suave del carro extraíble, la integridad del enclavamiento dispositivos y verificar que los parámetros de monitoreo estén dentro de los rangos normales. Es esencial garantizar que el El entorno operativo permanece libre de contaminantes corrosivos, inflamables o explosivos, y que la temperatura y Los niveles de humedad cumplen con las especificaciones del equipo. Gracias a su diseño de acceso frontal para mantenimiento, Las inspecciones y la puesta en marcha se pueden completar sin la necesidad de desmontar toda la unidad, lo que ofrece un alto eficiencia y tranquilidad al tiempo que reduce significativamente los costos de mantenimiento a largo plazo.
