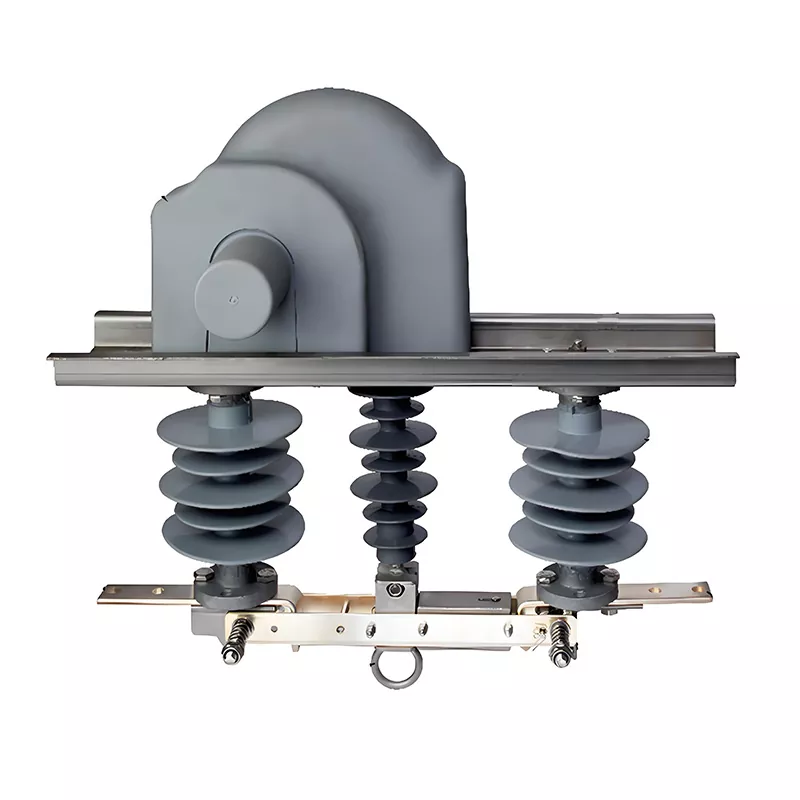

Interruptor de aislamiento de alto voltaje

El interruptor de aislamiento de alto voltaje de HUAJIDIAN es un dispositivo de aislamiento sin carga sin capacidad de extinción de arco. Su función principal es crear un espacio de aire claro y visible después de que se abre el disyuntor, aislando físicamente la fuente de energía del lado de carga para garantizar la seguridad del personal de mantenimiento.

Como dispositivo de aislamiento inteligente convencional para la modernización de la automatización de la distribución, puede funcionar de forma independiente o combinarse con disyuntores de vacío estándar montados en postes para formar una unidad integrada de "disyuntor + interruptor de aislamiento". Con una profunda experiencia en el sector de equipos eléctricos de media tensión para exteriores de China, ofrecemos productos estandarizados y soluciones personalizadas que cumplen con los estándares técnicos internacionales en materia de voltaje, aislamiento y automatización.

Componentes estructurales centrales

1. Mecanismo de operación eléctrico/controlador inteligente gris montado en la parte superior

Cuenta con un motor incorporado, engranajes de transmisión y un módulo de control. Admite operación manual local, apertura/cierre eléctrico y control de despacho remoto, lo que permite la integración directa en los sistemas de automatización de distribución. También admite módulos opcionales para señalización de posición remota e indicación de línea viva, cumpliendo con los requisitos de red inteligente para "cuatro controles remotos" (señalización remota, medición remota, control remoto y ajuste remoto).

2.

2. Bujes aislantes

Las fases izquierda y derecha utilizan aisladores de cobertizo grande para soportar el circuito conductor, mientras que la fase central presenta una estructura compacta de cobertizo pequeño que sirve como soporte aislante para el interruptor de puesta a tierra y el mecanismo de transmisión, lo que facilita la instalación compacta en postes de servicios públicos.

3. Contactos y terminales conductores

Fabricado con una aleación de alta conductividad y tratado para resistir la corrosión y la oxidación, lo que garantiza una continuidad estable del circuito en entornos exteriores hostiles.

4. Anillo de elevación central y estructura de bloqueo de resorte

Permite el enclavamiento mecánico entre la operación manual y el interruptor de puesta a tierra; Bloquea las posiciones abierta/cerrada para eliminar el riesgo de operación accidental.

Ventajas funcionales clave

1. Aislamiento físico visual que garantiza la seguridad del mantenimiento.

Al apagarse, el interruptor de aislamiento de alto voltaje crea un espacio de aire distintivo, que separa completamente la fuente de energía de la carga, de conformidad con los estándares de seguridad globales para el mantenimiento de la red.

2. Tres modos de control adaptados a diversos escenarios de O&M

Se encuentran disponibles opciones manuales, eléctricas y de control remoto; La operación centralizada remota reemplaza la escalada de postes en el sitio, lo que reduce significativamente los riesgos de seguridad asociados con las operaciones con líneas vivas.

3. Compatibilidad con sistemas de automatización de la distribución.

Transmisión en tiempo real de señales de estado abierto/cerrado a la estación maestra de automatización, cumpliendo con los requisitos de señalización remota para actualizaciones de autorreparación de redes inteligentes.

4. Módulos funcionales ampliables

Los accesorios opcionales incluyen indicadores de línea viva, monitoreo de fallas y enclavamientos contra mal funcionamiento, que satisfacen diversas necesidades de construcción de redes inteligentes en diferentes regiones.

5. Diseño compacto montado en poste

Una estructura de cobertizo de tamaño reducido en la fase central minimiza el volumen total del equipo, lo que permite la instalación en postes de servicios públicos existentes sin necesidad de soportes de montaje adicionales.

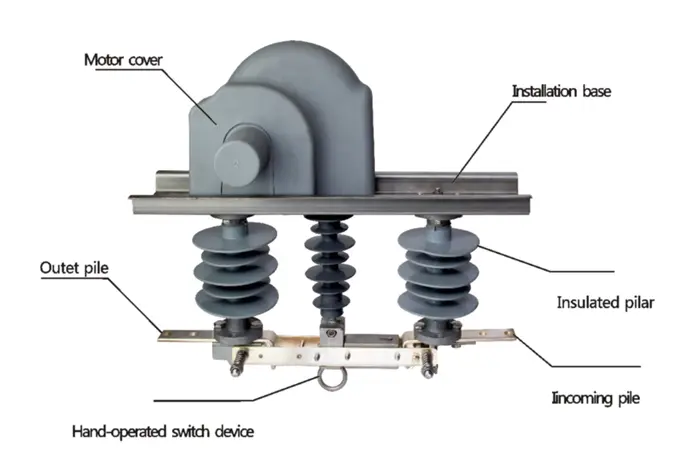

Representación estructural

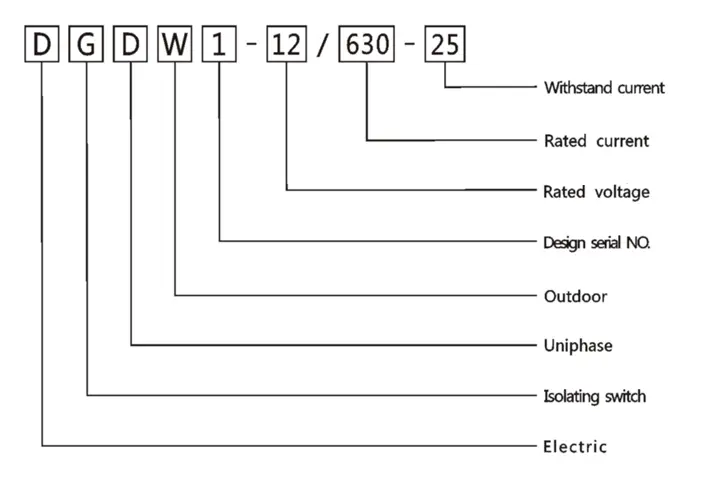

Introducción de tipo

Parámetros técnicos básicos estándar

Escenarios de aplicación clave

1. Se utiliza junto con disyuntores de vacío montados en poste ZW8-12 o ZW32-12 para cumplir con los requisitos de aislamiento obligatorios para el mantenimiento de la línea;

2. Seccionar y bifurcar líneas durante las actualizaciones de automatización de la red de distribución urbana y rural, permitiendo el aislamiento remoto de secciones defectuosas;

3. Dispositivo de aislamiento de seguridad dedicado para mantenimiento y reemplazo de equipos en líneas aéreas principales y secundarias urbanas y rurales de 10 kV.

Caso de implementación en el mundo real

En 2025, una oficina de suministro de energía del sudeste asiático lanzó un proyecto de mejora de la red de distribución inteligente para zonas rurales, que abarca 42 ciudades y pueblos y más de 180 kilómetros de líneas aéreas de 10 kV. Las líneas originales estaban equipadas únicamente con interruptores de desconexión manuales tradicionales que carecían de capacidad de control remoto; El personal de mantenimiento tuvo que trepar a postes para realizar operaciones en el lugar, lo que provocó cortes prolongados y altos riesgos de seguridad.

El contratista del proyecto seleccionó el interruptor de aislamiento de alto voltaje inteligente de HUAJIDIAN, combinado con disyuntores de vacío ZW32-12, para establecer un sistema de línea seccional automatizado. Se suministraron un total de 126 unidades, con modificaciones personalizadas para cumplir con los estándares nacionales locales de aislamiento y protocolos de comunicación.

Resultados significativos obtenidos después de un año de funcionamiento conectado a la red:

1. Las operaciones de conmutación de línea se realizan íntegramente mediante control remoto desde el centro de despacho, lo que reduce la frecuencia del trabajo de línea viva en el sitio en un 85 %;

2. El tiempo necesario para el aislamiento de fallas y el restablecimiento de la energía se ha reducido de 2 a 3 horas a menos de 3 minutos, lo que mejora significativamente la confiabilidad del suministro de energía;

3. La estructura de espacio de aislamiento visible elimina el riesgo de descarga eléctrica durante el mantenimiento, lo que resulta en cero incidentes de seguridad durante todo el año.

Este proyecto valida completamente la idoneidad del producto para actualizaciones de redes en el extranjero y demuestra las capacidades de HUAJIDIAN para brindar servicios personalizados e integrales.

Comparación: interruptor de desconexión inteligente HUAJIDIAN versus interruptor de desconexión manual estándar

Capacidades de fabricación y servicios de personalización

HUAJIDIAN opera una instalación de fabricación independiente que integra investigación y desarrollo, estampado, ensamblaje y pruebas de productos terminados, totalmente equipada con aparatos integrales de prueba de rendimiento eléctrico de alto voltaje. Invitamos a los clientes globales a programar visitas in situ a nuestras líneas de producción e instalaciones de prueba, y a seleccionar muestras en persona.

Admitimos una personalización integral basada en estándares nacionales: se pueden ajustar los parámetros de aislamiento, los protocolos de comunicación, los voltajes de operación, las estructuras de enclavamiento mecánico y las clasificaciones de protección del gabinete. Ya sea para adquisiciones estándar a granel o equipos especializados para proyectos específicos, nuestro equipo técnico brinda soporte de solución personalizado; Las consultas sobre parámetros, cotizaciones y dibujos personalizados son bienvenidas en cualquier momento.

Preguntas frecuentes

P1: ¿Puede este interruptor de aislamiento de alto voltaje interrumpir la corriente de carga por sí solo, como un disyuntor de vacío?

R1: No. Este dispositivo está diseñado para funcionar sin carga y carece de cámara de extinción de arco. El disyuntor de vacío primero debe interrumpir la corriente de carga antes de que el interruptor de desconexión cree un espacio de aislamiento visible. Está estrictamente prohibido cambiar bajo carga para evitar accidentes por cortocircuito relacionados con arcos; Este dispositivo debe usarse junto con disyuntores montados en postes, como el ZW8-12 o el ZW32-12.

P2: ¿El control remoto es una característica estándar o requiere personalización adicional?

R2: Un mecanismo operativo eléctrico y una interfaz de comunicación remota vienen de serie con los interruptores de desconexión inteligentes HUAJIDIAN; La señalización remota para estado abierto/cerrado está incorporada sin costo adicional. Se pueden agregar módulos opcionales, como indicadores de línea viva o extensiones de monitoreo de fallas, según los requisitos específicos del proyecto.

P3: ¿Se pueden modificar los parámetros del producto para cumplir con los estándares eléctricos en países distintos de China?

R3: Sí. Como fabricante profesional de equipos de distribución de energía de media tensión, ofrecemos personalización completa de parámetros para cumplir con los estándares en todo el mundo, incluida la corriente nominal, la corriente soportada de corta duración, la distancia de fuga del aislador, los protocolos de comunicación remota y el voltaje de la fuente de alimentación de control. Simplemente proporcione las especificaciones eléctricas oficiales locales y nuestro equipo de I+D optimizará la estructura y los parámetros del producto para garantizar el cumplimiento de los requisitos de certificación regionales.
