Disyuntor de vacío montado en poste de 33 kV

El disyuntor en vacío montado en poste de 33 kV de HUAJIDIAN es una aparamenta de media tensión de alto rendimiento diseñada para sistemas de distribución exterior de 10 kV a 33 kV. Se utiliza principalmente para la protección y control de alimentadores de salida de subestaciones, líneas entrantes de alto voltaje para empresas industriales y mineras y ramales en áreas residenciales.

El producto integra de manera innovadora un interruptor en vacío con un controlador inteligente y presenta una lógica de protección de red integral incorporada. Puede aislar las ramas defectuosas de forma independiente sin interrumpir el suministro de energía a la línea principal, minimizando así efectivamente el alcance de los cortes de energía y mejorando la estabilidad operativa de la red de distribución. Sirve como pieza central de infraestructura para las redes de distribución inteligentes modernas.

Parámetros principales del producto

HUAJIDIAN cumple estrictamente con los estándares de fabricación de la industria y los parámetros del equipo son totalmente compatibles con los requisitos operativos de los sistemas de distribución de CA trifásicos para exteriores. Los parámetros clave son los siguientes:

1. Tensión nominal: 12 kV (apto para líneas de distribución urbana/rural de 10 kV; compatible con condiciones de funcionamiento montadas en postes de 33 kV)

2. Corriente nominal: 630A, 1000A, 1250A (múltiples especificaciones para satisfacer diferentes demandas de carga)

3. Corriente nominal de ruptura de cortocircuito: 20 kA, 25 kA (capaz de interrumpir fallas graves de red)

4. Sistema aplicable: sistema de distribución exterior de CA trifásico de 50 Hz

5. Modo de operación: Control manual/eléctrico dual; admite operación remota inteligente

Características estructurales y de rendimiento clave

1. Diseño Estructural Integrado y Optimizado

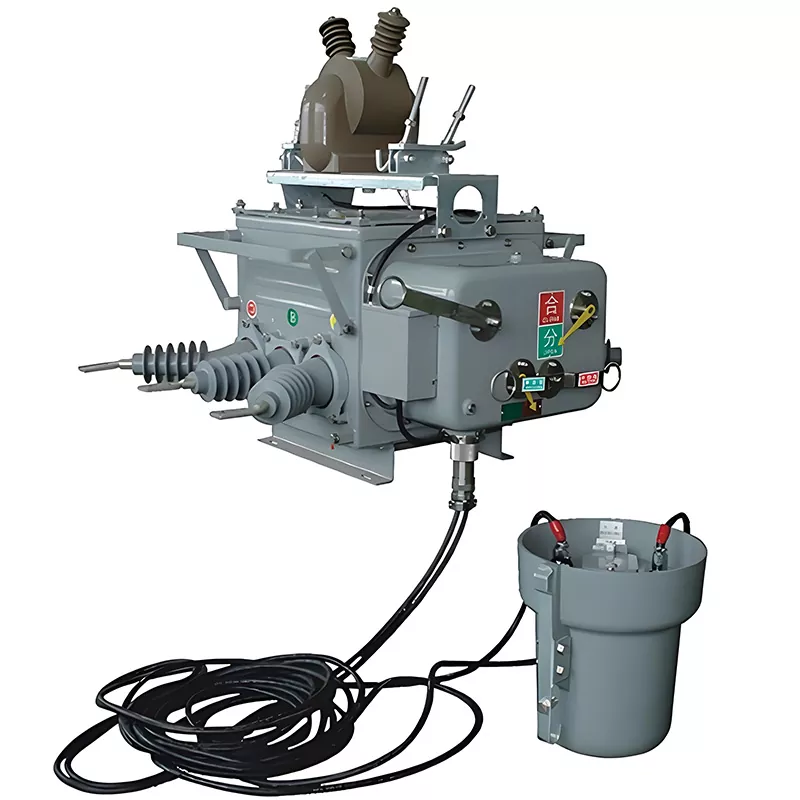

El disyuntor en vacío montado en poste de 33 kV cuenta con un interruptor en vacío de alto rendimiento incorporado responsable de la conmutación de carga y la interrupción de la corriente de cortocircuito; Ofrece una rápida extinción del arco sin fugas de arco externo. Equipado con una manija de carga por resorte y una manija de apertura/cierre manual, junto con indicadores de estado rojo/verde, el dispositivo permite un monitoreo visual claro y directo de su estado operativo. El mecanismo de carga por resorte incorporado garantiza un almacenamiento de energía estable y operaciones de conmutación confiables, satisfaciendo las demandas de un uso frecuente y prolongado.

Un transformador de voltaje (PT) con carcasa aislada marrón está montado en la parte superior de la unidad para proporcionar alimentación y muestreo de voltaje de línea para el controlador aguas abajo. La unidad se conecta al controlador a través de un cable negro resistente al agua especializado, que transmite señales de corriente y voltaje en tiempo real mientras suministra energía operativa estable al sistema de control.

2. Adaptabilidad ambiental superior al exterior

El disyuntor de vacío montado en poste de 33 kV presenta un diseño de gabinete integrado completamente sellado que es resistente al agua y al óxido. Su carcasa externa de silicona repele la suciedad y es resistente a los rayos UV, capaz de soportar condiciones exteriores extremas como altas temperaturas, fuertes lluvias y fuertes vientos. Diseñado para una operación montada en postes a largo plazo con requisitos mínimos de mantenimiento, reduce significativamente los costos de operación y mantenimiento de la red.

3. Lógica de protección integrada inteligente

Actuando como un "vigilante" inteligente para la red de distribución, el dispositivo incorpora una lógica de protección comprobada para condiciones de sobrecorriente y puesta a tierra de secuencia cero. Admite disparo rápido, protección contra sobrecorriente con retardo de tiempo, disparo por subtensión y recierre automático. En caso de una falla a tierra monofásica o un cortocircuito entre fases en una línea secundaria del usuario, el dispositivo se dispara automáticamente en milisegundos para aislar la sección defectuosa. Esto permite una protección seccionalizada, evitando cortes de energía generalizados en la línea principal.

Ventajas funcionales principales

1. Aislamiento preciso de fallas para mejorar la estabilidad de la red

Diseñado para abordar fallas comunes en líneas de distribución urbanas y rurales, el dispositivo localiza con precisión y aísla de forma independiente las ramas defectuosas. Una vez que se aísla la línea defectuosa, el suministro de energía a la línea principal continúa ininterrumpidamente. Esto minimiza efectivamente la duración y el alcance de las interrupciones, mejorando significativamente la confiabilidad del suministro de energía para áreas residenciales, parques industriales y redes rurales.

2. Control inteligente remoto multidimensional

El controlador inteligente que lo acompaña ofrece una funcionalidad integral, admitiendo conmutación remota, informes automáticos de fallas y transmisión de datos en tiempo real. Compatible con tres métodos de comunicación principales: 4G, fibra óptica y portador de línea eléctrica (PLC), se integra perfectamente con las estaciones maestras de automatización de distribución, lo que permite la operación no tripulada, el monitoreo remoto y la gestión inteligente de los equipos montados en postes.

3. Cumplimiento de estándares internacionales y soporte de personalización

Como fabricante profesional de equipos de distribución de energía, HUAJIDIAN ofrece servicios de personalización personalizados adaptados a los estándares eléctricos y las especificaciones operativas de la red de varios países. Apoyamos ajustes de parámetros, optimizaciones funcionales y actualizaciones estructurales, brindando soluciones exclusivas y integrales para usuarios globales.

Escenarios de aplicación típicos

1. Líneas de Distribución Urbanas y Rurales: Protección de límites para líneas aéreas de 10kV; Sirve como interruptor de demarcación de propiedad para ramales que dan servicio a comunidades residenciales y fábricas.

2. Actualizaciones de la automatización de la red: protección seccionalizada y actualizaciones inteligentes para redes de distribución antiguas, lo que permite el diagnóstico automático de fallas y el aislamiento en las líneas de distribución.

3. Distribución de Energía Industrial y Minera: Protección de líneas entrantes de alto voltaje para parques industriales, minas y proyectos petroquímicos, garantizando la operación segura y estable de equipos industriales.

4. Sistemas de Distribución en Subestaciones: Protección de alimentadores para subestaciones pequeñas y medianas, atendiendo a los requisitos de automatización de las redes de distribución modernas.

Estudio de caso de proyecto del mundo real

1. Antecedentes del proyecto

En 2024, se lanzó un proyecto de mejora de la automatización de la red rural en una región del este de China. Las líneas de distribución rural local estaban muy dispersas y con frecuencia se producían fallas en los ramales; una falla en un solo punto podría fácilmente provocar un apagón en toda el área, lo que afectaría gravemente el uso de electricidad residencial y la producción industrial rural.

2. Solución de aplicación

El proyecto implicó el despliegue por lotes de disyuntores de vacío montados en postes HUAJIDIAN de 33 kV en los límites de los ramales y a lo largo de las secciones principales de las líneas de distribución. Las conexiones de fibra óptica a la estación maestra de automatización de distribución local permitieron el monitoreo en tiempo real del voltaje, la corriente y el estado operativo de la línea, así como operaciones inteligentes de disparo y recierre automático por falla.

3. Resultados del proyecto

Después de la puesta en servicio del equipo, la velocidad de respuesta para aislar fallas de línea mejoró en un 90% y las fallas derivadas ya no interrumpieron el suministro de energía a la línea principal. El número promedio anual de cortes de energía en la red regional se redujo de seis a menos de uno, y la carga de trabajo manual para las operaciones y el mantenimiento de la red disminuyó en un 70%. Esto resolvió con éxito los problemas de fallas frecuentes y el difícil mantenimiento asociados con el envejecimiento de la red rural, completando efectivamente la actualización inteligente.

Preguntas frecuentes

P1: ¿Puede el disyuntor de vacío montado en poste HUAJIDIAN de 33 kV funcionar de manera confiable en exteriores en entornos hostiles?

R1: Sí, puede. El dispositivo cuenta con una carcasa completamente sellada, resistente al agua y al óxido con componentes externos de silicona resistentes a los rayos UV y a las manchas. Optimizado específicamente para su instalación en exteriores montado en postes, resiste condiciones extremas (como temperaturas altas y bajas, lluvias intensas y radiación ultravioleta intensa) y ha superado rigurosas pruebas de simulación ambiental en exteriores, lo que garantiza una larga vida útil y un funcionamiento a largo plazo prácticamente sin mantenimiento.

P2: ¿Qué métodos de comunicación remota admite el producto para el control y la gestión inteligentes?

R2: Equipado con un controlador inteligente multicanal, el dispositivo admite tres modos principales de comunicación remota: inalámbrico 4G, fibra óptica y portador de línea eléctrica (PLC). Se integra perfectamente con estaciones maestras de automatización de distribución para permitir conmutación remota, alarmas de fallas en tiempo real, estadísticas de datos operativos y monitoreo remoto de equipos, cumpliendo con los requisitos del desarrollo moderno de redes inteligentes.

P3: ¿Se puede personalizar el producto para cumplir con los estándares eléctricos de diferentes países?

R3: Sí. HUAJIDIAN ofrece una personalización integral de los parámetros del dispositivo, la lógica de protección, los protocolos de comunicación y las configuraciones estructurales para alinearse con los estándares eléctricos y las especificaciones de la red de varios países y regiones. También proporcionamos documentación de cumplimiento para satisfacer las necesidades de diversos proyectos de ingeniería globales.
