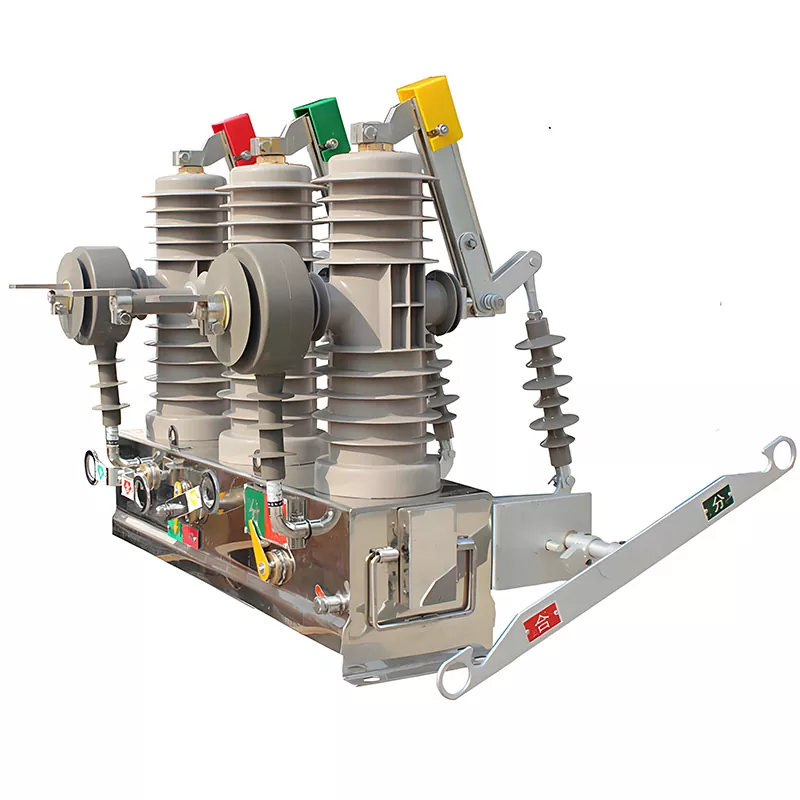

Disyuntor de vacío montado en poste de 11 kV

El disyuntor de vacío montado en poste de 11 kV de HUAJIDIAN representa una evolución diseñada para abordar los puntos débiles de los interruptores exteriores tradicionales: altas tasas de falla, mantenimiento engorroso y funcionalidad limitada. Con una tensión nominal de 12kV, es compatible con redes de distribución exterior trifásicas AC 50Hz. Alejándose de los mecanismos de resorte tradicionales, adopta un mecanismo operativo de imán permanente avanzado que presenta una estructura aerodinámica y menos piezas propensas al desgaste; Combinado con un interruptor de vacío, esto garantiza un rendimiento estable y confiable. El producto integra un sistema inteligente de medición, control y protección que admite varios métodos de comunicación (como GPRS y fibra óptica), lo que permite la identificación automática de fallas, control remoto, monitoreo de datos en tiempo real y aislamiento preciso de fallas, cumpliendo así con los requisitos para la operación no tripulada en la automatización de redes de distribución (FA).

Ventajas principales del producto

1. Estructura confiable, costos de mantenimiento ultrabajos

Al utilizar un mecanismo operativo de imán permanente, el diseño elimina por completo las complejas estructuras de transmisión que se encuentran en los mecanismos de resorte tradicionales. Con menos componentes y sin piezas elásticas propensas al desgaste, resuelve fundamentalmente los problemas relacionados con la fatiga mecánica y las altas tasas de fallas comunes en los equipos tradicionales.

2. Longevidad excepcional, adecuada para operaciones frecuentes

El disyuntor en vacío montado en poste de 11 kV cuenta con una vida útil mecánica de hasta 30 000 operaciones. Resiste ciclos frecuentes de apertura y cierre a largo plazo, lo que lo hace perfectamente adecuado para aplicaciones de redes de distribución inteligentes que implican recierre automático y conmutación de alta frecuencia. Esto evita daños al equipo causados ​​por el funcionamiento frecuente y garantiza el rendimiento continuo y estable del sistema de automatización de la red.

3. Manejo sólido de fallas, operación segura y estable

Con una corriente nominal de corte en cortocircuito de 25 kA, la unidad puede realizar de manera confiable 30 operaciones consecutivas de corte en cortocircuito. Equipado con una unidad de protección basada en microprocesador incorporada, ofrece un conjunto completo de funciones de protección, incluida protección contra sobrecorriente direccional de tres etapas con bloqueo de voltaje, protección de secuencia cero y reconexión automática. Identifica y aísla rápidamente fallas de la red, previene la propagación de fallas y refuerza la seguridad de las operaciones de la red.

4. Integración inteligente y gestión remota

Integra funciones de medición, control, protección y comunicación en una sola unidad, admitiendo conmutación remota (apertura/cierre), monitoreo de datos de energía en tiempo real, alarmas de fallas y carga de datos. Compatible con modos de comunicación convencionales como GPRS y fibra óptica, interactúa perfectamente con plataformas de gestión de redes inteligentes para permitir la operación y mantenimiento (operaciones y mantenimiento) digitales, visualizados e inteligentes de las redes de distribución.

5. Adaptabilidad a ambientes exteriores extremos

Diseñado específicamente para condiciones exteriores adversas, presenta un alto índice de protección y funciona de manera estable dentro de un rango de temperatura extrema de -40 °C a +70 °C. Es adecuado para altitudes de hasta 2.000 metros y zonas con fuerte contaminación Clase V. Con excelente resistencia a altas y bajas temperaturas, corrosión y polvo, se adapta a diversos entornos exteriores complejos, incluidas regiones costeras, zonas industriales y áreas de gran altitud.

Escenarios de aplicación

1. Integración de la subestación: sirve como interruptor de alimentación de salida en el lado de 10 kV de los transformadores principales de la subestación, lo que garantiza una conmutación segura y protección contra fallas para los circuitos de alimentación.

2. Modernización y actualización de líneas: Instalado en postes/torres de líneas de distribución como interruptores seccionadores o de unión para permitir el suministro de energía segmentado y el aislamiento de fallas.

3. Escenarios de distribución general: Adecuado para el control de distribución de energía en redes inteligentes urbanas, actualizaciones de redes rurales, empresas industriales y mineras, comunidades residenciales y parques comerciales.

4. Escenarios de suministro de energía de alta confiabilidad: particularmente adecuado para áreas que requieren alta confiabilidad del suministro y actualizaciones de automatización de la red de distribución; aísla rápidamente las secciones defectuosas y restablece la energía en las áreas no afectadas, mejorando significativamente la calidad del servicio.

Parámetros técnicos

Caso de aplicación del mundo real

Caso: Proyecto de mejora de la automatización de redes rurales en Anhui

En 2025, el condado de Guzhen, ciudad de Bengbu, provincia de Anhui, lanzó un proyecto de mejora de la automatización de la red rural, implementando en grandes cantidades interruptores automáticos de vacío HUAJIDIAN de 11 kV montados en postes. La red rural local original dependía de aparamenta tradicional caracterizada por una baja automatización y fallas frecuentes; Las fallas en las líneas provocaron cortes de energía generalizados, lo que no permitió satisfacer las necesidades de electricidad confiable de los residentes rurales y las empresas municipales.

El proyecto emplea un método de derivación de línea viva para instalar este disyuntor inteligente en secciones clave de las líneas de distribución, garantizando que no se interrumpa el suministro de energía para los usuarios locales. Aprovechando el rendimiento estable de su mecanismo de imán permanente y un sistema inteligente de identificación de fallas, el dispositivo logra una detección de fallas a nivel de milisegundos, aísla automáticamente los segmentos de línea defectuosos y restablece rápidamente la energía en las áreas no afectadas.

Tras la implementación del dispositivo, la tasa de cortes de energía causados ​​por fallas en las líneas de la red rural local disminuyó significativamente y la confiabilidad del suministro de energía regional aumentó al 99,98%. La excelente resistencia del producto a las bajas temperaturas y a la fuerte contaminación lo hace perfectamente adecuado para entornos rurales al aire libre complejos; funciona sin mantenimiento a largo plazo, lo que reduce efectivamente la carga de las operaciones y el mantenimiento de la red y logra con éxito el objetivo de mejorar las redes inteligentes rurales.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas clave del mecanismo de imán permanente en comparación con los mecanismos de resorte tradicionales?

El mecanismo de imán permanente HUAJIDIAN elimina las complejas estructuras de transmisión que se encuentran en los mecanismos de resorte tradicionales. Con un diseño interno aerodinámico y sin componentes elásticos vulnerables, resuelve fundamentalmente problemas como la fatiga del material, los atascos y las altas tasas de falla asociadas con los mecanismos de resorte. El dispositivo ofrece una estabilidad operativa superior y una vida útil mecánica de hasta 30.000 operaciones, lo que admite conmutación frecuente y reconexión automática en redes de distribución. También permite un funcionamiento sin mantenimiento, lo que reduce significativamente los costos de operación y mantenimiento a largo plazo para los usuarios.

P2: ¿Puede este disyuntor soportar condiciones exteriores adversas?

Sí. Este producto está optimizado para entornos exteriores extremos, es capaz de funcionar de manera estable en un rango de temperatura de -40 °C a +70 °C y es adecuado para altitudes de hasta 2000 metros y áreas con alta contaminación de Clase V. Con un alto índice de protección contra el ingreso y una excelente resistencia al polvo, la corrosión y las temperaturas extremas, funciona de manera confiable en entornos hostiles, como áreas costeras húmedas, zonas industriales y regiones alpinas, cumpliendo plenamente con los requisitos para el servicio al aire libre a largo plazo.

P3: ¿Qué funciones inteligentes y métodos de comunicación admite el disyuntor de vacío montado en poste de 11 kV?

El producto integra un conjunto completo de funciones de protección, que incluyen protección contra sobrecorriente con bloqueo de voltaje de tres etapas, protección de secuencia cero y reconexión automática. También admite control remoto, monitoreo de datos de energía en tiempo real y alarma automática de fallas. En términos de comunicación, admite los dos modos principales (GPRS inalámbrico y cableado de fibra óptica) y se integra perfectamente con las plataformas de automatización de redes de distribución. Permite el control remoto de dispositivos inteligentes, la operación y el mantenimiento desatendidos y la gestión de redes digitales, y sirve como componente central de la infraestructura de redes inteligentes.
