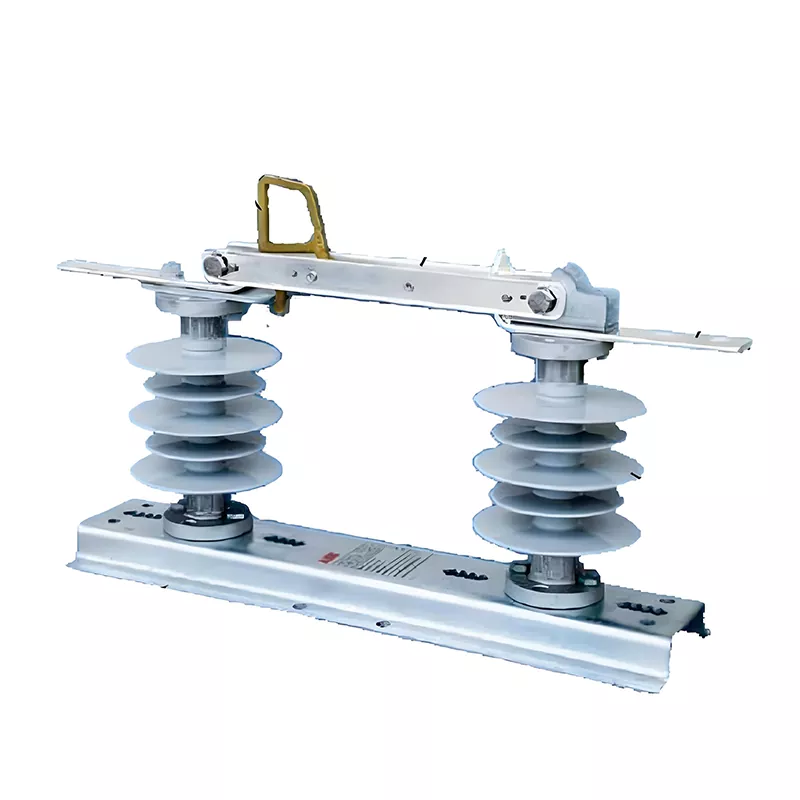

Interruptor de puesta a tierra interior GDW1-12/630-25

El interruptor de puesta a tierra para interiores HUAJIDIAN GDW1-12/630-25 es un dispositivo de protección de energía para exteriores desarrollado y fabricado de forma independiente por un fabricante profesional especializado en componentes centrales para redes de distribución de energía de media tensión. El producto está optimizado y actualizado para condiciones operativas complejas en exteriores, resolviendo los puntos débiles de los interruptores de conexión a tierra tradicionales, como la mala resistencia a la intemperie, los modos de funcionamiento limitados y el funcionamiento inestable.

El equipo tiene un voltaje nominal de 12 kV, una corriente nominal de 630 A y una corriente de cortocircuito soportada de corta duración de 25 kA. Al basarse en una estructura de aislamiento de alta resistencia y componentes de cobre altamente conductores, permite una desconexión visible y una conexión a tierra confiable durante la operación y el mantenimiento del equipo, eliminando por completo los riesgos de voltaje residual y garantizando la seguridad personal del personal de mantenimiento. Es un equipo central clave para la operación y el mantenimiento estandarizados de redes de distribución de energía modernas.

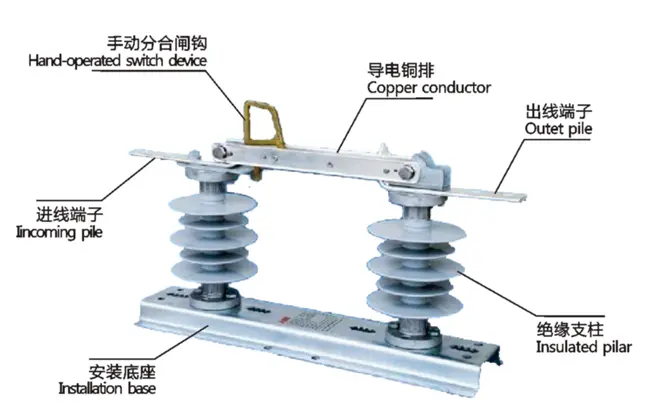

Representación estructural

Introducción de tipo

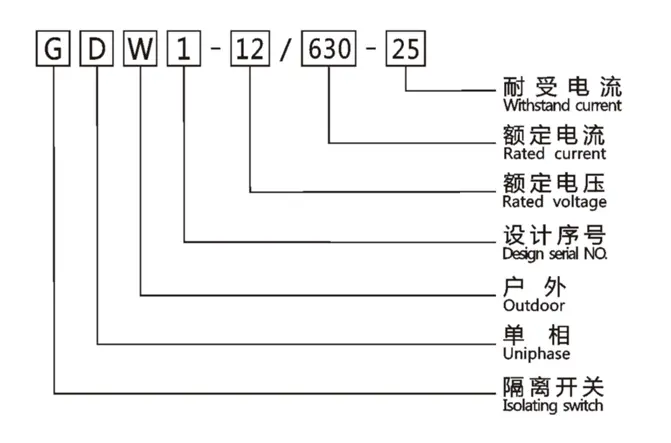

Definiciones de modelo

GDW1-12/630-25 Los caracteres y números del número de modelo corresponden a parámetros específicos del producto, como se explica a continuación:

- G: Seccionador, que representa el atributo funcional principal del equipo.

- D: Estructura monofásica, adecuada para líneas de distribución de energía monofásicas.

- W: Tipo exterior, diseñado específicamente para líneas en ambientes naturales al aire libre

- 1: número de serie del diseño del producto, que representa un modelo optimizado iterativamente

- 12: Tensión nominal 12kV, apto para redes de distribución de energía de media tensión convencionales.

- 630: Corriente nominal 630A, que cumple con los requisitos actuales de capacidad de carga de las principales líneas de distribución de energía.

- 25: Resistencia a cortocircuitos de corta duración de 25 kA, que posee una resistencia al impacto de cortocircuitos extremadamente fuerte.

Ventajas principales del producto

1. Excelente rendimiento eléctrico, conductividad estable y confiable.

El interruptor de puesta a tierra para interiores GDW1-12/630-25 utiliza barras colectoras de cobre de alta pureza, que son altamente conductoras, resistentes al desgaste y duraderas. El funcionamiento a largo plazo no produce acumulación de calor ni atenuación de energía, lo que garantiza una transmisión de corriente eficiente y estable. Equipado con soportes aislados de alto rendimiento, la distancia de fuga mínima alcanza los 380 mm, lo que proporciona un excelente aislamiento de alto voltaje y aísla eficazmente los circuitos de alto voltaje de 12 kV, previene fugas y accidentes por descargas disruptivas y garantiza el funcionamiento seguro del equipo en condiciones de alto voltaje a largo plazo.

2. Diseño de operación en modo dual, flexible, inteligente y eficiente

Superando las limitaciones del funcionamiento manual único de los equipos tradicionales, admite modos de funcionamiento tanto manual como eléctrico. Un gancho de operación dedicado es estándar, lo que hace que el cambio manual en sitio sea seguro y conveniente; es compatible con voltajes de motor de 12 V/24 V CC y puede equiparse con un mecanismo de operación eléctrico para control remoto automatizado. El diseño de modo dual mejora significativamente la eficiencia del mantenimiento, reduce los riesgos de la operación manual y mejora el nivel de operación y mantenimiento de la red eléctrica inteligente.

3. Extremadamente resistente a la intemperie, adaptable a condiciones operativas complejas

Tras someterse a rigurosas pruebas de adaptación ambiental, el equipo puede funcionar normalmente en un amplio rango de temperatura de -30 ℃ a 45 ℃, sin verse afectado por el frío extremo en el norte o las altas temperaturas en verano. Posee excelentes capacidades antihielo, tolerando una acumulación de hielo de 10 mm de espesor, evitando fallas en el equipo causadas por climas helados y nevados. Adecuado para áreas a altitudes de 3000 m o menos, este interruptor se adapta de manera confiable a entornos geográficos y meteorológicos complejos, como mesetas y montañas, y ofrece una alta durabilidad y una larga vida útil.

Principales parámetros técnicos

Escenarios de aplicación

El interruptor de puesta a tierra para interiores HUAJIDIAN GDW1-12/630-25 es un dispositivo de seguridad central para redes de distribución de energía de media tensión, ampliamente utilizado en secciones exteriores de líneas de transmisión aéreas, redes de distribución de energía urbanas y rurales e instalaciones de soporte de subestaciones. El dispositivo proporciona un punto de desconexión visual claro durante el mantenimiento de rutina, el mantenimiento del equipo y las reparaciones de emergencia, logrando un aislamiento físico completo del circuito, eliminando completamente la carga eléctrica residual y protegiendo integralmente la seguridad personal del personal de mantenimiento.

Con su excelente resistencia al frío, resistencia al hielo y adaptabilidad a gran altitud, el producto es particularmente adecuado para regiones del norte, mesetas y montañas extremadamente frías, y áreas con mucha nieve y capa de hielo. Puede hacer frente de manera estable a climas y entornos geográficos complejos, reduciendo significativamente las fallas de equipos causadas por condiciones climáticas severas y mejorando la estabilidad operativa general de la red eléctrica.

Estudio de caso de aplicación en el mundo real

En 2023, un lote de interruptores de puesta a tierra para interiores HUAJIDIAN GDW1-12/630-25 se aplicó con éxito al proyecto de mejora de la red de distribución de 12 kV en Liupanshui, provincia de Guizhou. Esta zona tiene una altitud de casi 2800 m, con temperaturas invernales severas y formación de hielo estacional frecuente. Los interruptores de puesta a tierra tradicionales son propensos a problemas como mala resistencia al congelamiento, fallas por baja temperatura y operación inconveniente, lo que plantea riesgos importantes para el mantenimiento de la línea.

Después de que el proyecto actualizó y reemplazó el equipo con productos HUAJIDIAN, el equipo puede soportar de manera estable un clima frío extremo local de -25 ℃ y condiciones de formación de hielo de 8-10 mm. La operación en modo dual mejora significativamente la eficiencia del mantenimiento de la línea en invierno y el manejo de fallas de emergencia. Un año después de la puesta en servicio del equipo, no hubo incidentes de seguridad de mantenimiento de línea y la tasa de fallas del equipo disminuyó en más del 85 %. El rendimiento estable del producto y su adaptabilidad ambiental superior fueron altamente reconocidos por el propietario del proyecto, lo que lo convierte en un caso de referencia para mejoras de seguridad en redes de distribución heladas y de gran altitud.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas de este interruptor de puesta a tierra para interiores GDW1-12/630-25 en comparación con los interruptores de desconexión para exteriores comunes?

Las principales ventajas son tres: en primer lugar, adopta una estructura conductora de cobre de alta pureza y un diseño de aislamiento optimizado, lo que da como resultado una mayor capacidad de resistencia a cortocircuitos de 25 kA y una mayor seguridad de aislamiento; en segundo lugar, admite modos de operación tanto eléctricos como manuales, lo que permite un control inteligente remoto y supera la limitación de los equipos tradicionales que solo pueden operarse manualmente; En tercer lugar, su resistencia a la intemperie se ha mejorado significativamente, lo que permite un funcionamiento estable en entornos tan bajos como -30 ℃ y con 10 mm de hielo, superando con creces la adaptabilidad ambiental de los productos comunes.

P2: ¿Qué tan versátil es el mecanismo operativo eléctrico del dispositivo? ¿Es conveniente la instalación?

Altamente versátil y fácil de instalar. El producto es compatible con voltaje universal de 12 V/24 V CC, adopta interfaces estandarizadas y una estructura modular, y el mecanismo eléctrico es fácil de desmontar y montar sin modificaciones complejas ni depuración profesional. Los usuarios pueden seleccionar o desmontar libremente el mecanismo eléctrico según sus necesidades de operación y mantenimiento, y es compatible con los principales sistemas de control automático de la red de distribución de energía de media tensión, lo que simplifica el mantenimiento posterior.

P3: ¿Qué servicios posventa y de garantía ofrece HUAJIDIAN para este producto?

HUAJIDIAN brinda servicios de calidad de ciclo completo y todos los productos se someten a pruebas rigurosas antes de salir de fábrica, cumpliendo con los estándares de la industria energética. La marca ofrece garantías a largo plazo, orientación técnica profesional para la instalación y puesta en marcha y consulta postventa las 24 horas. También se pueden proporcionar adaptaciones personalizadas para condiciones operativas especiales, como altitudes ultraaltas y temperaturas ultrabajas, para satisfacer las necesidades de operación y mantenimiento de las redes eléctricas en diferentes regiones.
