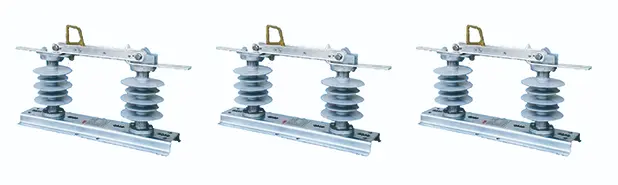

Interruptor de puesta a tierra de 24 kv

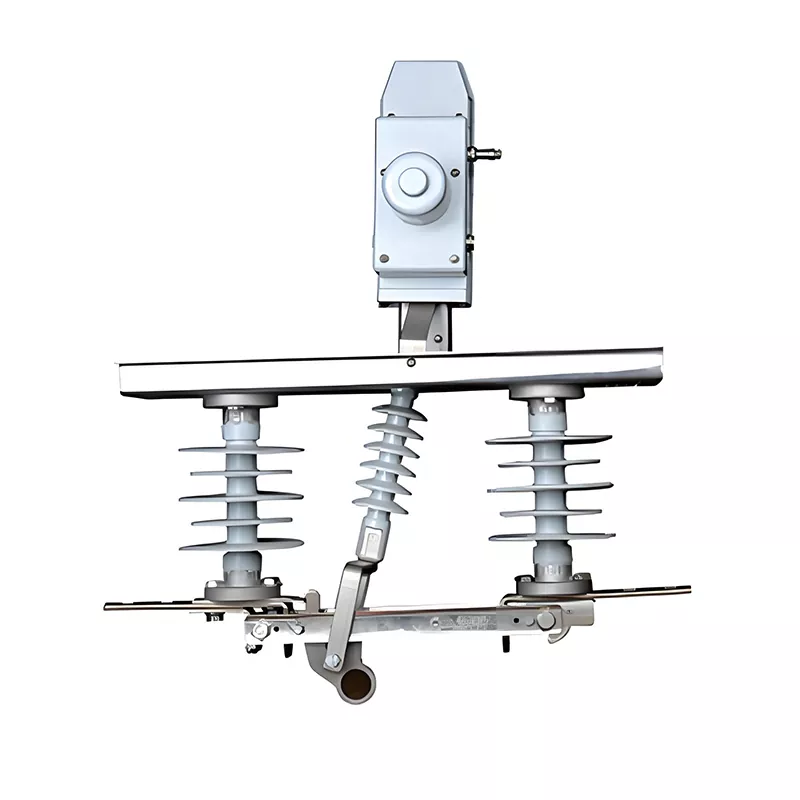

El interruptor de puesta a tierra de 24 kV de HUAJIDIAN es un dispositivo de aislamiento inteligente montado en poste desarrollado de forma independiente para redes de distribución aérea de 10 kV. Integra un mecanismo de operación eléctrico, protección de aislamiento general y transmisión mecánica eficiente, lo que permite una apertura y cierre local y remoto flexible. Desempeña un papel fundamental en el aislamiento de seguridad de la línea, la protección del mantenimiento contra cortes de energía y el monitoreo inteligente de la red eléctrica, y es un equipo de soporte central para la transformación de la automatización de la red de distribución.

HUAJIDIAN ofrece mecanismos operativos personalizados para adaptarse a diversas soluciones de suministro de energía in situ, incluida la energía solar y las baterías de CC, y es compatible con las condiciones de construcción de la red eléctrica local. Toda la producción, las pruebas, la personalización y el servicio posventa están a cargo de nuestra propia fábrica, con un equipo técnico que brinda consultas las 24 horas del día, los 7 días de la semana sobre la selección y personalización de la solución.

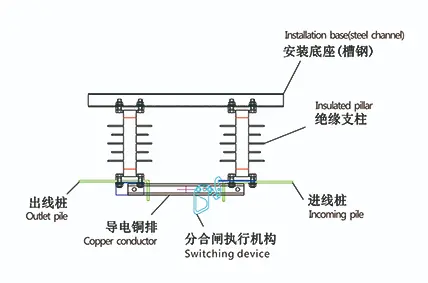

Representación estructural

Introducción de tipo

Ventajas principales del producto

1. Fuerte rendimiento de aislamiento, adaptable a ambientes exteriores hostiles

Equipado con aisladores compuestos de gran distancia de fuga, que logran una clasificación anticontaminación de Clase IV, resistentes a descargas disruptivas y al envejecimiento, y capaces de resistir la humedad, el polvo y la corrosión por niebla salina costera; el diseño separado de los componentes de aislamiento y de los circuitos conductores garantiza un aislamiento fiable entre las partes bajo tensión y los componentes de puesta a tierra; Todos los indicadores de tensión soportada de frecuencia eléctrica y de impulso de rayo cumplen con los estándares y son adecuados tanto para líneas de alta como de baja altitud.

2. Circuitos conductores duraderos y resistentes a la corrosión, larga vida mecánica

El circuito conductor principal utiliza un proceso de cobre plateado, lo que da como resultado una baja resistencia de contacto, una excelente conductividad y un bajo aumento de temperatura durante el funcionamiento a largo plazo; los contactos simétricos reducen la pérdida de presión; los componentes mecánicos clave utilizan acero inoxidable + doble anticorrosión galvanizado en caliente, evitando la oxidación y los atascos; Vida operativa mecánica ≥10,000 ciclos, lo que elimina el riesgo de un contacto deficiente durante el funcionamiento a largo plazo.

3. Diseño liviano y modular, menores costos de instalación y mantenimiento

El seccionador de puesta a tierra de 24 kV presenta un diseño liviano y modular, lo que permite la instalación directa en crucetas de distribución estándar sin modificaciones en la torre. Su estructura de transmisión de varillaje ofrece una alta eficiencia de transmisión y un funcionamiento suave, lo que simplifica la puesta en servicio en el sitio y reduce la carga de trabajo de mantenimiento posterior, lo que reduce significativamente los gastos de construcción y mantenimiento del ciclo de vida.

Principales parámetros técnicos

Escenarios aplicables

1. Segmentación de la línea principal y aislamiento de líneas secundarias: desconecte rápidamente las secciones de falla y minimice las áreas de interrupción;

2. Líneas remotas desatendidas: controle de forma remota el mantenimiento y la conmutación de líneas, lo que reduce los costos de escalada manual de postes;

3. Aislamiento de interconexión de distribución de alta tensión en parques industriales: enlace con sistemas de automatización de redes de distribución para lograr transferencia de carga y diagnóstico rápido de fallas;

4. Aislamiento de la línea de conexión a la red de energía fotovoltaica y eólica: puesta a tierra de manera confiable durante el mantenimiento, lo que garantiza la seguridad de la nueva conexión a la red de energía.

Estudio de caso: Proyecto de mejora de la red eléctrica rural en zonas montañosas del centro de China

La actualización inteligente de una red eléctrica rural por parte de una oficina de suministro de energía del condado en una zona montañosa presentó desafíos tales como líneas dispersas, fuerte contaminación por niebla salina y largas distancias de mantenimiento. Los interruptores de desconexión manuales tradicionales requieren que los electricistas suban a postes para cada mantenimiento, lo que genera altos riesgos y un manejo lento de las fallas. El proyecto adquirió 86 seccionadores de puesta a tierra HUAJIDIAN de 24 kV con energía solar. Después de dos años de operación, la operación remota ha reducido las patrullas de línea en el sitio en un 70%, los aisladores anticontaminación Clase IV han eliminado las fallas por descargas disruptivas durante las temporadas de niebla y la duración de los cortes de línea ha disminuido en un 62%.

Ventajas en comparación con los seccionadores manuales tradicionales

Especificaciones de instalación y mantenimiento

1. Requisitos de instalación

Fijado a una cruceta de distribución exterior estándar; el lugar de instalación debe estar libre de vibraciones fuertes y gases corrosivos; la altura de instalación debe cumplir con los requisitos de distancia de seguridad de alto voltaje y ser compatible con las dimensiones comunes del poste/torre.

2. Instalación y puesta en servicio

Una vez finalizado, verifique las acciones de apertura y cierre, los indicadores mecánicos y las señales del control remoto para garantizar que el interruptor funcione suavemente y sin atascos.

3. Mantenimiento diario

Limpiar periódicamente la suciedad del aislador, verificar si hay óxido en los componentes de la transmisión, confirmar el sellado de la carcasa del mecanismo y verificar el nivel de la batería de la fuente de alimentación del control remoto; Se requieren inspecciones especiales después de fuertes lluvias, tifones y niebla salina, y los aisladores deben limpiarse rápidamente.

Configuraciones opcionales y servicios de personalización

1. Personalización de las especificaciones actuales: 400A~1250A opcionales, versiones mejoradas de alta altitud y baja temperatura disponibles;

2. Interfaz de comunicación de automatización opcional: se conecta a sistemas SCADA para cargar posiciones de apertura/cierre y datos de alarma de falla del equipo;

3. Personalización de la solución de fuente de alimentación: elija entre energía solar y fuente de alimentación de batería de CC sin alimentación de red externa;

4. Múltiples modelos de mecanismos de operación eléctrica disponibles, compatibles con diferentes protocolos de comunicación de control remoto.

Preguntas frecuentes

P1: ¿Se puede utilizar este interruptor de puesta a tierra de 24 kV de forma estable en zonas costeras con mucha niebla salina y grandes altitudes?

R1: Sí. El equipo viene de serie con aisladores compuestos de gran distancia de fuga Clase IV, que pueden soportar niebla salina, polvo y ambientes costeros húmedos; Todas las piezas móviles de metal utilizan tecnología anticorrosión doble de acero inoxidable + galvanización en caliente. Se puede personalizar una versión de aislamiento mejorado para áreas de gran altitud para cumplir con los requisitos de corrección de voltaje soportado a gran altitud; Todas las pruebas de tensión soportada han pasado las pruebas de tipo.

P2: ¿Qué métodos de suministro de energía admite el mecanismo de operación eléctrica cuando no hay energía eléctrica en el poste?

R2: HUAJIDIAN ofrece dos soluciones de suministro de energía fuera de la red: suministro de energía independiente de batería CC de iones de litio y suministro de energía de panel solar con módulo de carga y control. Ambas soluciones pueden funcionar independientemente de fuentes de energía externas durante más de 18 meses, totalmente adaptables a zonas montañosas, zonas pastorales y líneas aéreas sin suministro de energía.

P3: ¿Puede el equipo conectarse a los sistemas SCADA de la red de distribución existente y cargar señales de falla de forma remota?

R3: Hay disponible un módulo de comunicación secundario opcional, compatible con los principales protocolos de comunicación de la red eléctrica. Después de conectarse a la plataforma SCADA, puede cargar información de fallas, como posiciones de apertura y cierre, alarmas de bloqueo de mecanismos y voltaje bajo de la batería para control remoto en tiempo real, lo que permite el monitoreo remoto en línea de interruptores montados en postes y reduce la carga de trabajo de inspección en sitio.
