Seccionador de puesta a tierra serie DGDW1 para aparamenta

El interruptor de puesta a tierra para aparamenta de la serie DGDW1 es el principal producto de protección de energía de media tensión de HUAJIDIAN, utilizado principalmente para el aislamiento de seguridad, la protección de puesta a tierra y el control de operación de equipos de distribución de energía de 12 kV. Aprovechando procesos de fabricación maduros y un estricto sistema de control de calidad, HUAJIDIAN es un proveedor confiable para proyectos de ingeniería energética tanto a nivel nacional como internacional, y proporciona componentes centrales para redes de distribución de energía de media tensión.

En comparación con los interruptores de puesta a tierra manuales tradicionales, este producto cuenta con un mecanismo de accionamiento de motor dedicado, que permite el control eléctrico remoto y la apertura y cierre automáticos, eliminando los riesgos de seguridad asociados con la operación manual en el sitio. El producto integra una estructura de aislamiento de alta resistencia, resistencia a todas las condiciones climáticas y fuertes capacidades anticontaminación, lo que resuelve por completo los puntos débiles de la industria de los equipos tradicionales, como la escasa adaptabilidad a entornos hostiles, las altas tasas de falla y los altos costos de mantenimiento.

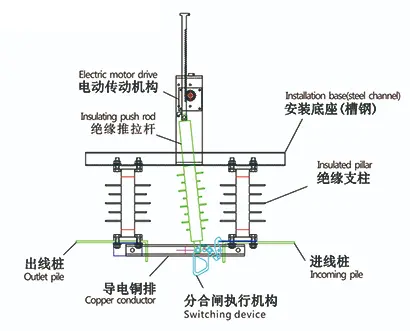

Representación estructural

Introducción de tipo

Explicación del modelo y parámetros técnicos básicos

1. Explicación del modelo

El modelo de la serie DGDW1 sigue las convenciones de nomenclatura estandarizadas para equipos eléctricos. Los significados de cada carácter son los siguientes:

- D: Operado eléctricamente

- G: Atributo del interruptor de desconexión

- D: Estructura Monofásica

- W: Aplicable al aire libre

- 1: Número de serie del diseño del producto

2. Principales parámetros técnicos

Características principales del producto

1. Funcionamiento eléctrico totalmente automático, seguro y eficiente

El interruptor de puesta a tierra para interruptores de la serie DGDW1 está equipado con un motor dedicado y un actuador de conmutación, que admite control remoto y operación completamente automática sin operación manual en el sitio. Evita eficazmente riesgos operativos en escenarios complejos como gran altitud y alta humedad, mejora significativamente la eficiencia de la conmutación y el mantenimiento de los equipos de distribución de energía y cumple con los requisitos de operación desatendida de las redes inteligentes modernas.

2. Excelente capacidad de resistencia a sobretensiones y protección mejorada contra averías

El producto cumple estrictamente con los estándares de voltaje soportado de la industria, con un voltaje soportado de frecuencia industrial de 42 kV a tierra y un voltaje soportado de frecuencia industrial de punto de interrupción de 48 kV; La tensión soportada al impulso del rayo a tierra es de 75 kV y la tensión soportada del punto de interrupción es de 85 kV. Esto resiste eficazmente los rayos y las sobretensiones operativas, evitando averías en los equipos y fallos por cortocircuitos, y garantizando un funcionamiento estable a largo plazo de la red eléctrica.

3. Diseño de aislamiento de alta resistencia, aislamiento seguro y confiable

Utilizando un soporte de aislamiento integrado de alta resistencia, mantiene una distancia de aislamiento absolutamente segura cuando el equipo está abierto. La estructura de aislamiento optimizada y los materiales de alta calidad reducen eficazmente el riesgo de envejecimiento y fugas del aislamiento, proporcionando un punto de desconexión claro y visible para el mantenimiento del equipo y son una garantía de seguridad fundamental para la operación y el mantenimiento de la red eléctrica.

4. Fuerte adaptabilidad a todo tipo de clima y amplia gama de aplicaciones

El interruptor de puesta a tierra para interruptores de la serie DGDW1 puede funcionar de manera estable en entornos que oscilan entre -30 ℃ y 70 ℃, admite antiincrustaciones de Clase IV y puede soportar una formación de hielo de 2 mm. Es adecuado para áreas montañosas de gran altitud (3000 m y menos), áreas costeras salinas-alcalinas y húmedas, y sitios industriales con mucho polvo. La vida mecánica puede alcanzar los 3000 ciclos, con un funcionamiento estable y costes de mantenimiento extremadamente bajos.

Escenarios de aplicación

1. Sistemas de automatización de distribución y redes inteligentes: basándose en funciones de control eléctrico remoto, satisface las necesidades de monitoreo remoto y operación y mantenimiento automático de la red eléctrica, realizando una gestión inteligente y no tripulada de los equipos de distribución de energía.

2. Proyectos de Subestaciones Exteriores y Líneas Aéreas: Se utiliza para aislamiento y protección de puesta a tierra de subestaciones exteriores y líneas aéreas de 12kV, proporcionando desconexión segura para el mantenimiento diario de equipos y diagnóstico de fallas.

3. Escenarios industriales y de terrenos hostiles: adaptable a entornos complejos como áreas montañosas de gran altitud, parques industriales costeros y fábricas de polvo pesado, resolviendo problemas de fallas de equipos causados ​​por la contaminación, las diferencias de temperatura y la gran altitud.

Caso de aplicación de ingeniería del mundo real

1. Proyecto de mejora de la red inteligente rural montañosa del suroeste

Se implementaron más de 80 juegos de interruptores de puesta a tierra para aparamenta de la serie HUAJIDIAN DGDW1 en el proyecto de mejora de la red eléctrica rural montañosa de la meseta de Yunnan-Guizhou. El sitio del proyecto tiene una altitud máxima de 2800 m, con grandes diferencias de temperatura diurnas, precipitaciones abundantes y altos niveles de contaminación. Los interruptores manuales tradicionales son propensos a sufrir corrosión y fallas de aislamiento, y son difíciles de operar en el sitio. Este producto, con su resistencia a la contaminación Clase IV, amplia adaptabilidad a la temperatura y ventajas de operación eléctrica remota, resolvió completamente los problemas de mantenimiento de equipos en áreas montañosas. El equipo ha operado sin fallas durante tres años consecutivos, reduciendo significativamente la presión sobre el mantenimiento de la red eléctrica.

Preguntas frecuentes

P1: ¿Cuáles son las principales ventajas del interruptor de puesta a tierra para interruptores de la serie DGDW1 en comparación con los interruptores de puesta a tierra manuales tradicionales?

Las principales ventajas son tres: en primer lugar, un alto nivel de inteligencia, que admite el funcionamiento eléctrico automático remoto, evita los riesgos del trabajo manual in situ y mejora la eficiencia del mantenimiento; en segundo lugar, una mayor adaptabilidad ambiental, adaptable a amplios rangos de temperatura de -30 ℃ a 70 ℃, contaminación de Clase IV, formación de hielo y escenarios de gran altitud; en tercer lugar, una vida útil más larga y menores costos de mantenimiento, con una vida útil mecánica de 3000 ciclos, que supera con creces las normas de la industria, lo que reduce efectivamente los costos de mantenimiento y reemplazo de equipos a largo plazo.

P2: ¿El interruptor de puesta a tierra para aparamenta de la serie DGDW1 es adecuado para entornos hostiles como altitudes elevadas y zonas costeras?

Totalmente adecuado. El producto es adecuado para altitudes de hasta 3000 m, satisfaciendo las necesidades de energía de la mayoría de las zonas montañosas de gran altitud; Tiene una clasificación anticontaminación de Clase IV, resistiendo eficazmente el polvo industrial y la corrosión salina costera. Su excelente rendimiento de tensión soportada al impulso del rayo es adecuado para tormentas frecuentes a lo largo de la costa, y su diseño de amplio rango de temperatura se adapta a variaciones de temperatura altas y bajas, lo que garantiza un funcionamiento estable en diversos escenarios hostiles.
