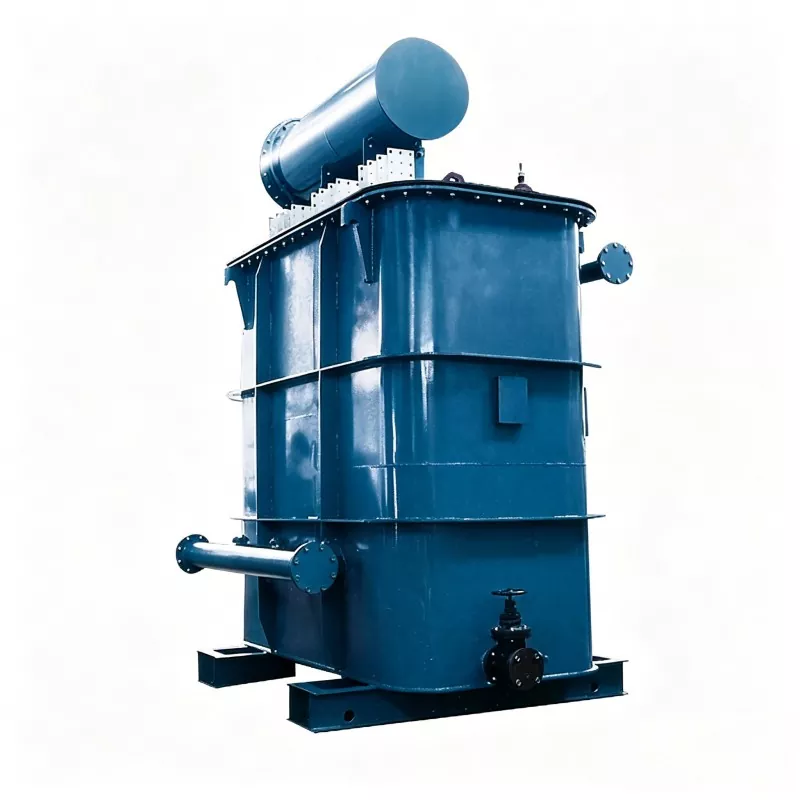

Transformador rectificador ZS para horno de frecuencia intermedia

El transformador rectificador ZS para hornos de frecuencia intermedia es un dispositivo clave que conecta la red eléctrica y la red principal. equipo de producción. Optimizado específicamente para los altos armónicos y las características de corriente de irrupción de los intermedios. Hornos de frecuencia y hornos de arco eléctrico, la estructura del producto reduce eficazmente las pérdidas sin carga y con carga. su La estructura compacta, el bajo ruido de funcionamiento y la durabilidad lo hacen adecuado como transformador principal en subestaciones o para alimentar equipos de fundición y fabricación a gran escala, ayudar a las empresas a mejorar la eficiencia energética, garantizar producción continua y cumplir con los requisitos duales de protección ambiental y producción en fábricas modernas.

Ventajas del producto

1. Bajo nivel de ruido y respetuoso con el medio ambiente

Al utilizar tecnología central avanzada y estructuras reductoras de ruido, el ruido de funcionamiento está muy por debajo de los estándares de la industria. asegurando que no haya contaminación acústica incluso cuando se instale cerca de oficinas o áreas residenciales.

2. Fuerte adaptabilidad a las condiciones operativas

Excelente resistencia a sobrecargas y cortocircuitos, manejando fácilmente sobretensiones instantáneas de alta corriente para garantizar operación continua y estable de la línea de producción.

3. Ahorro de energía y reducción de costes

Utiliza láminas de acero al silicio laminadas en frío orientadas magnéticamente de alta permeabilidad y un circuito magnético optimizado. diseño, reduce significativamente la pérdida de energía y reduce los costos de electricidad, alineándose con los principios de producción verde.

4. Larga vida útil y sin mantenimiento

El transformador Rectificador ZS para horno de frecuencia intermedia está equipado con un tanque o placa de aceite corrugado. radiador, formando un sistema de refrigeración autocirculante sumergido en aceite altamente eficiente. El diseño completamente sellado aísla aire y humedad, retrasando el envejecimiento del aceite aislante, haciendo que el equipo sea duradero y prácticamente libre de mantenimiento.

Parámetros técnicos básicos

1. Modelo: ZS-10000/35

2. Capacidad nominal: 10000 kVA (10 MVA)

3. Voltaje lateral de alto voltaje: 34,5 kV, rango de toma seleccionable ±2×2,5%, ±5%

4. Voltaje lateral de bajo voltaje: personalizado según sea necesario (10 kV, 6,6 kV, etc.)

5. Método de enfriamiento: Autoenfriamiento en baño de aceite (ONAN) / Enfriamiento por aire en baño de aceite (ONAF)

6. Grupo de conexión: Dyn11, YNd11, Dy11 o personalizado

7. Frecuencia nominal: 50 Hz/60 Hz

8. Impedancia de cortocircuito: ≥10%, excelente capacidad de resistencia a cortocircuitos

Notas de personalización: Los voltajes especiales, las capacidades no estándar y los niveles de protección se pueden personalizar según sea necesario para adaptarse a diversos escenarios industriales especiales.

Fortaleza de la empresa

Huajidian está ubicada en Yueqing, Wenzhou, conocida como la "capital eléctrica de China", y es una empresa de alta tecnología. La empresa está equipada con una línea de corte de núcleos totalmente automatizada, un equipo de impregnación a presión al vacío y una Conjunto completo de instrumentos de prueba de precisión. Cada pieza del equipo se somete a un conjunto completo de pruebas de rutina antes salir de fábrica, incluyendo voltaje soportado inductivo, descarga parcial y características sin carga, asegurando estricto control de calidad y entrega sin defectos.

Caso de aplicación

Una gran empresa de fundición metalúrgica del norte de China compró tres transformadores rectificadores Huajidian ZS-10000/35 para alimentar una línea de producción de hornos de frecuencia intermedia de 40 toneladas. El equipo está ubicado adyacente a la fábrica. área de oficinas, que requiere estrictos controles de ruido y estabilidad operativa.

Después de la puesta en servicio, el equipo puede funcionar continuamente durante las 24 horas del día, con niveles de ruido en el sitio que cumplen estándares y sin impacto en el área de la oficina. Ante frecuentes picos de corriente durante la fundición, el equipo funciona de forma estable sin disparos sin fallos. Al mismo tiempo, su diseño de ahorro de energía reduce efectivamente la energía consumo y ha estado funcionando de forma segura durante más de dos años, obteniendo grandes elogios por parte del cliente.

Preguntas frecuentes

P1: ¿En qué escenarios es principalmente adecuado este transformador rectificador ZS para hornos de frecuencia intermedia?

A1: Se utiliza principalmente junto con hornos de frecuencia intermedia, hornos de arco eléctrico y otros productos metalúrgicos. equipo de fundición. También se puede utilizar como transformador principal en subestaciones y equipos de suministro de energía para grandes líneas de producción manufacturera.

P2: ¿Se pueden ajustar los parámetros del equipo según los requisitos del sitio?

R2: Sí. El voltaje, la capacidad, el grupo de conexión, el método de enfriamiento, el nivel de protección, etc., se pueden personalizar para adaptarse a diversas condiciones especiales de trabajo.

P3: ¿Cuáles son los aspectos más destacados del transformador rectificador ZS para hornos de frecuencia intermedia en términos de energía? ¿Ahorro y vida útil?

A3: Las láminas de acero al silicio de alta calidad y los circuitos magnéticos optimizados reducen eficazmente el consumo de energía; el completamente La estructura sellada de disipación de calor retrasa el envejecimiento del aceite, extendiendo significativamente la vida útil del equipo.

Notas de compra

Al solicitar cotizaciones y soluciones personalizadas, proporcione la siguiente información:

1. Capacidad nominal y nivel de voltaje;

2. Rango de tomas de alto voltaje y parámetros específicos de bajo voltaje;

3. Grupo de conexión requerido y método de enfriamiento;

4. Requisitos especiales de condiciones de trabajo, como altitud del sitio y temperatura ambiente.
