Sistema de energía 20MVA, 33kV/11kV, 50Hz/60Hz
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

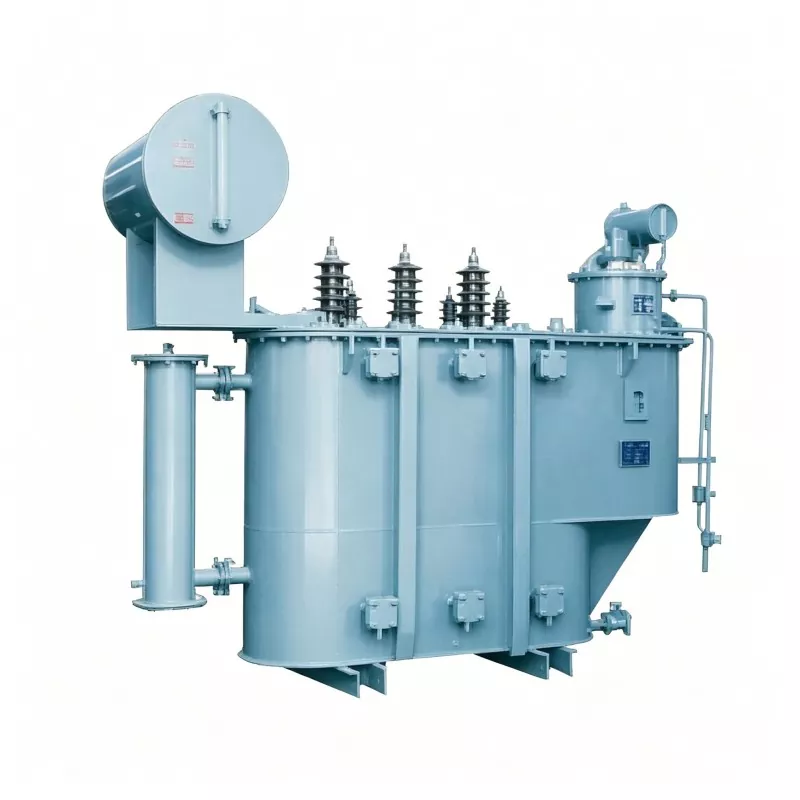

El transformador de potencia de 33kV 11kV 20mVA de Huajidian es un equipo central de transmisión y distribución de energía para empresas medianas y Redes eléctricas de alta tensión. Como fabricante profesional de transformadores de potencia domésticos, Huajidian aprovecha años de Experiencia en I+D y producción para optimizar la estructura y el rendimiento del producto. A diferencia de las pequeñas y medianas transformadores de distribución, este equipo de gran capacidad se implementa principalmente en subestaciones centrales regionales, realizando la tarea principal de distribución reductora de 33 kV a 11 kV. Es adaptable a condiciones complejas de la red eléctrica, Resiste operaciones de alta carga a largo plazo e impactos instantáneos de cortocircuito, y se usa ampliamente en proyectos clave. como mejoras de la red eléctrica urbana, infraestructura de parques industriales y distribución de nuevas conexiones a la red de energía.
El producto cuenta con la certificación del sistema de calidad ISO, cumple con los estándares nacionales de eficiencia energética y presenta características estandarizadas. procesos de fabricación y rigurosos controles de calidad, cumpliendo con los requisitos de construcción y operación de diversos subestaciones de alto estándar.

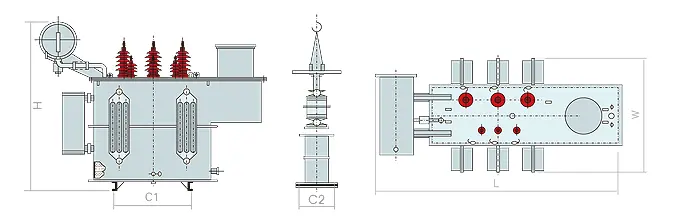

1. Capacidad nominal: 20 MVA (20000 kVA), adecuada para escenarios de carga de distribución de energía regional de medianos a grandes.
2. Nivel de voltaje: 33 kV en el lado de alto voltaje, 11 kV en el lado de bajo voltaje; el lado de alto voltaje puede equiparse con cambiadores de tomas con carga/descarga de ±2×2,5% o ±5% para un ajuste de voltaje flexible para adaptarse al voltaje de la red fluctuaciones.
3. Fase y Frecuencia: Trifásico, 50Hz, compatible con los principales estándares de redes eléctricas nacionales e internacionales.
4. Corriente nominal: Aproximadamente 350 A en el lado de alto voltaje de 33 kV y aproximadamente 1050 A en el lado de bajo voltaje de 11 kV lado (calculado según fórmulas de potencia estándar, con capacidad de carga estable).
Configuración estándar Dyn11/YNd11, que suprime eficazmente los armónicos de la red, mejora la calidad del suministro eléctrico y proporcionar condiciones confiables de conexión a tierra neutral para el lado de bajo voltaje; una configuración dominante en el poder moderno sistemas de distribución.
7% -10%, personalizable según los requisitos de capacidad de cortocircuito de la subestación, limitando efectivamente corriente de cortocircuito y garantizar la seguridad de la red eléctrica y los equipos terminales.
Cumple con los estándares de tensión soportada de impulso de rayo y tensión soportada de frecuencia industrial para 33 kV y 11 kV. sistemas. La tensión soportada al impulso del rayo en el lado de 33 kV alcanza los 170 kV, lo que demuestra un excelente aislamiento. y rendimiento de protección contra rayos, adecuado para condiciones de trabajo complejas al aire libre.
El producto admite disipación de calor en modo dual para adaptarse a diferentes cargas y condiciones ambientales:
- Autoenfriamiento sumergido en aceite ONAN: se basa en la convección natural del aceite aislante y la disipación pasiva del calor del aletas del tanque, adecuadas para escenarios de carga convencionales, con bajo consumo de energía y bajo nivel de ruido.
- Refrigeración por aire sumergido en aceite ONAF: Combinado con un ventilador externo para refrigeración por aire forzado, mejora significativamente la capacidad de sobrecarga del equipo y satisfacer las demandas de suministro de energía de alta carga durante el consumo máximo de electricidad períodos.
El núcleo del equipo utiliza láminas de acero al silicio de alta permeabilidad o materiales de aleación amorfa de baja pérdida, lo que efectivamente reduciendo las pérdidas sin carga y con carga, cumpliendo con los estándares nacionales de eficiencia energética nivel I y II. La estructura general Adopta un diseño sellado y resistente a la corrosión, con una carcasa de tanque reforzada, adecuado para escenarios complejos como Instalación interior y exterior, gran altitud y grandes diferencias de temperatura. El diseño del circuito de aceite completamente sellado previene el envejecimiento y deterioro del aceite aislante, reduciendo significativamente los costos de mantenimiento posteriores y garantizando un mantenimiento a largo plazo. funcionamiento estable del equipo.
El transformador de potencia de 33kV 11kV 20mVA se usa ampliamente en subestaciones urbanas, subestaciones de distribución de parques industriales, nuevas subestaciones conectadas a la red de energía y proyectos de suministro de energía de infraestructura municipal. Es adecuado para medianas. Para escenarios de suministro de energía de carga grande, como áreas residenciales urbanas densamente pobladas, grandes plantas industriales, aeropuertos y ferrocarriles que respaldan el suministro de energía, la conversión de voltaje de las estaciones de energía eólica y solar y las actualizaciones de la red eléctrica.
Estudio de caso: Proyecto de subestación GIS Brihart 33/11kV en Bangladesh
En el proyecto EPC de la subestación GIS Brihart 33/11kV de la actualización del sistema de distribución de energía de Bangladesh, Huadian personalizó y suministró un transformador de potencia de 33 kV 11 kV 20 mVA como equipo reductor principal de la subestación. Dirigido al duro entorno de alta temperatura y humedad en el área local, el producto ha optimizado su Rendimiento anticorrosión, a prueba de humedad y de disipación de calor, y adopta el modo de refrigeración por aire ONAF para garantizar una estabilidad operación bajo cargas elevadas continuas.
Después de la puesta en servicio, el equipo completó con éxito la conversión de energía de alto voltaje de 33 kV a 11 kV. voltaje de distribución, resolviendo los problemas de capacidad de suministro de energía insuficiente y voltaje inestable en Langpu área. Esto aseguró el suministro de energía a las áreas industriales y residenciales circundantes, mejoró la confiabilidad del red eléctrica regional en un 30% y ha mantenido una operación estable sin fallas desde su puesta en servicio, obteniendo altos elogios del propietario y de las autoridades eléctricas locales.
Con la mejora continua de los requisitos de conservación y reducción del consumo de energía de la red eléctrica, es Es aconsejable exigir explícitamente que los equipos cumplan con los estándares nacionales de eficiencia energética de nivel I y II durante adquisiciones. Los productos Huadian utilizan núcleos de hierro de bajas pérdidas y diseños de bobinado optimizados, lo que resulta en un funcionamiento bajo. consumo de energía y reduciendo efectivamente los costos operativos a largo plazo.
Este modelo de transformador de gran capacidad no está disponible y debe personalizarse según el proyecto real. condiciones. Antes de la adquisición, parámetros clave como el método de instalación, la altitud, la temperatura ambiente y el sistema. Se debe confirmar la capacidad de cortocircuito para garantizar la compatibilidad precisa del equipo.
Este transformador de nivel de voltaje requiere el uso de aparamenta de alta tensión de 33 kV/11 kV, aparamenta aislada en gas SF6, GIS combinó equipos eléctricos y dispositivos de protección de relés para formar un sistema de distribución de energía completo, asegurando el funcionamiento seguro y conforme de la red eléctrica.
P1: ¿Es este transformador de potencia de 33 kV 11 kV 20 mVA adecuado para instalación en exteriores a gran altitud?
R1: Sí. Huajidian puede personalizar el transformador según la altitud y la temperatura ambiente del proyecto, actualizándolo con refuerzo de aislamiento a gran altitud, resistencia a los rayos UV y características de protección contra la corrosión y la humedad. Es adecuado para entornos al aire libre, a gran altitud y de bajo voltaje y puede soportar condiciones climáticas extremas. condiciones tales como altas temperaturas, fuertes vientos y lluvias.
P2: ¿Cuál es la diferencia entre las configuraciones del cambiador de tomas bajo carga y del cambiador de tomas sin carga para este transformador?
A2: Los cambiadores de tomas sin carga requieren desenergización para el ajuste de voltaje, adecuados para escenarios con red estable voltaje y baja frecuencia de cambio de tomas; Los cambiadores de tomas bajo carga permiten el ajuste de voltaje en tiempo real sin desenergización. Y sin afectar el suministro de energía normal, adecuado para proyectos de redes eléctricas con grandes fluctuaciones de voltaje y alta Requisitos de confiabilidad del suministro de energía. La configuración se puede seleccionar según sea necesario.
P3: ¿Cuál es la vida útil del equipo y el ciclo de mantenimiento de rutina?
R3: En condiciones de instalación estándar y funcionamiento normal, la vida útil del equipo puede alcanzar los 30 años. es Se recomienda realizar un mantenimiento de rutina anualmente, incluidas pruebas de aceite aislante, verificaciones de sellado de equipos y Calibración de parámetros de línea. El equipo adopta una estructura completamente sellada, lo que resulta en un bajo mantenimiento diario. carga de trabajo, bajos costos de mantenimiento y una sólida estabilidad operativa a largo plazo.
Como fabricante profesional de transformadores de alto voltaje y proveedor de servicios en China, Huajidian posee una completa calificaciones de producción, equipos de producción avanzados y un equipo técnico profesional. Podemos proporcionar global clientes con servicios integrales que incluyen personalización de parámetros, diseño de dibujos, cotizaciones precisas, en el sitio Guía de instalación y mantenimiento postventa. Para necesidades de soporte de proyectos de subestaciones, no dude en contactar para obtener soluciones técnicas personalizadas y cotizaciones de adquisiciones.
