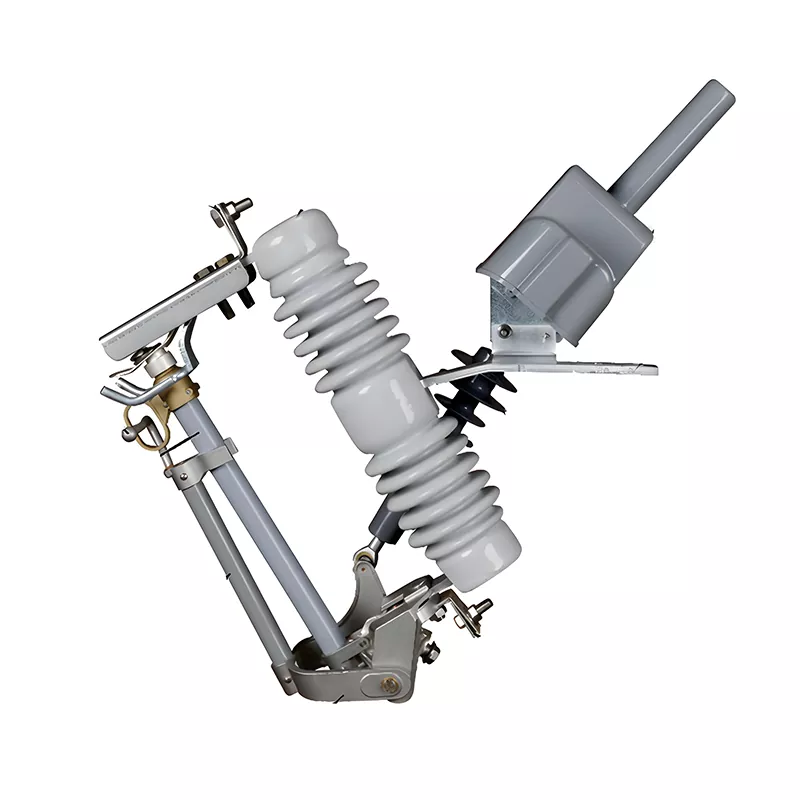

Fusible desconectador motorizado de porcelana

El fusible desconectador motorizado de porcelana HUAJIDIAN es un dispositivo de protección dedicado de alto voltaje para exteriores adaptado a sistemas de redes de distribución de 10 kV, utilizado principalmente para la protección central de transformadores de distribución montados en postes, terminales de línea de alto voltaje y ramas. Cuando se produce una sobrecarga o un cortocircuito en la línea, el fusible de aleación de cobre y plata de alta precisión incorporado en el dispositivo se derrite rápidamente. Confiando en la acción dual de la gravedad y el resorte incorporado, el tubo portafusible cae automáticamente, formando un punto de ruptura visible claro e intuitivo.

En comparación con los fusibles desconectadores tradicionales, este producto cuenta con características de fusible estables y un rendimiento confiable de extinción de arco. Equipado con una estructura antimal funcionamiento, puede cortar rápidamente fallas y proteger equipos eléctricos, al mismo tiempo que sirve como punto de aislamiento para garantizar el mantenimiento seguro de la línea. Equilibrando la estabilidad de la operación de la red y la seguridad del personal, es un dispositivo central rentable y de alto rendimiento para la protección contra fallas de la red de distribución de 10 kV.

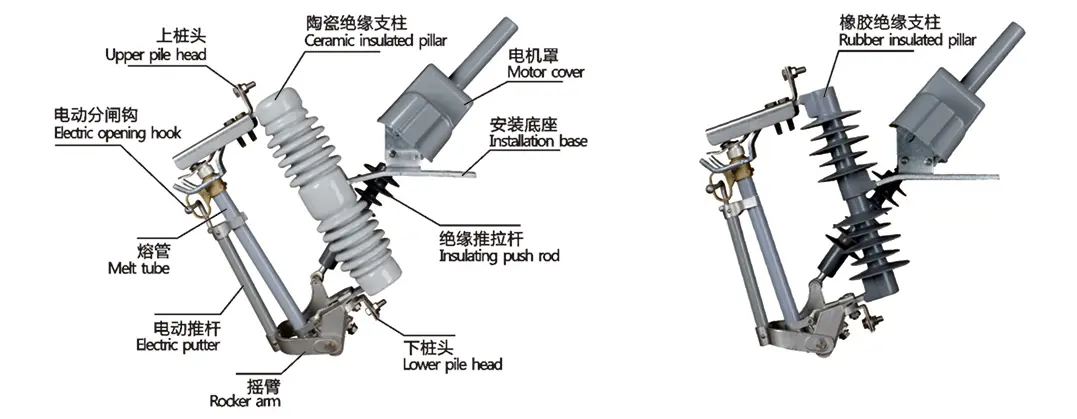

Representación estructural

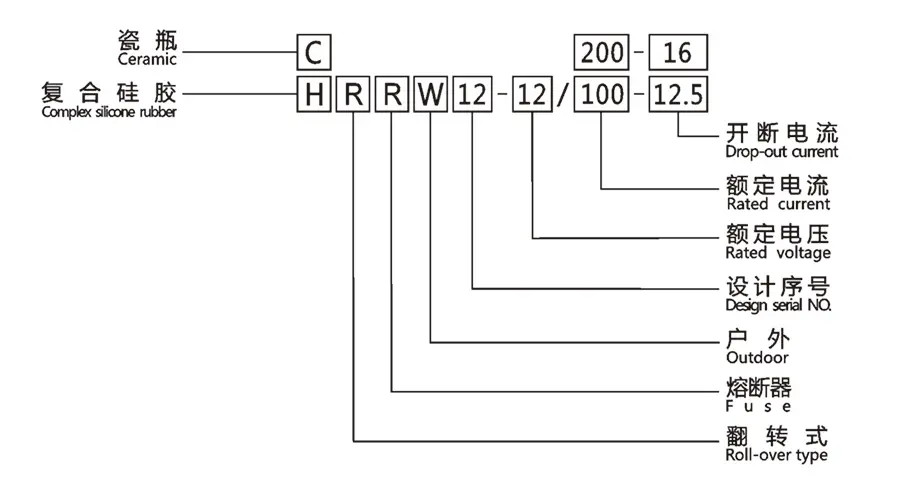

Introducción de tipo

Ventajas principales del producto

1. Excelente rendimiento de aislamiento, adaptable a entornos exteriores complejos

Al utilizar aisladores de porcelana integrales de alta resistencia con una gran distancia de fuga, posee una resistencia extremadamente fuerte a la contaminación, el envejecimiento y la intemperie. Al admitir niveles opcionales de protección contra la contaminación Clase III/Clase IV, puede adaptarse de manera estable a diversos escenarios exteriores complejos, como temperaturas altas y bajas, polvo, niebla, altitudes elevadas y contaminación intensa. La densa estructura del aislante no es propensa a agrietarse o deformarse durante el funcionamiento a largo plazo, lo que elimina los problemas de falla del aislamiento.

2. Extinción de arco confiable, corte de fallas preciso y seguro

El fusible desconectador motorizado de porcelana cuenta con una estructura de extinción de arco independiente generadora de gas incorporada que absorbe y extingue el arco de disparo en muy poco tiempo, evitando por completo el reencendido del arco y el recierre accidental, lo que garantiza una operación de disparo única segura y confiable. El fusible de aleación de cobre y plata correspondiente tiene parámetros de fusión precisos y estables, respondiendo con sensibilidad a sobrecargas menores y fallas de cortocircuito repentinas, eliminando la fusión accidental y las fallas de funcionamiento.

3. Instalación conveniente, costos de mantenimiento extremadamente bajos

Al adoptar un diseño estructural universal, se puede adaptar directamente a las crucetas de distribución convencionales del mercado, sin requerir modificaciones complejas en el sitio, lo que hace que la instalación y la puesta en servicio sean eficientes y rápidas. La estructura del producto es simple y compacta, y el reemplazo de fusibles es fácil y no requiere equipo de precisión especializado para el mantenimiento, lo que reduce significativamente los costos de mano de obra y materiales en el sitio, lo que resulta en una rentabilidad extremadamente alta a largo plazo.

4. Aislamiento seguro, eliminando el riesgo de mal funcionamiento

Después de una caída defectuosa, el dispositivo forma una rotura claramente visible, que funciona como un interruptor de desconexión y proporciona un punto de desconexión de energía estandarizado y seguro para el mantenimiento de la línea, el diagnóstico de fallas y el reemplazo de equipos. Está equipado con una estructura dedicada anti-mal funcionamiento, que evita eficazmente los riesgos de cierre accidental y mal funcionamiento causados ​​por errores humanos e interferencias ambientales externas, garantizando de manera integral la seguridad personal del personal de mantenimiento.

Principales parámetros técnicos

Escenarios de aplicación

1. Protección del lado primario de los transformadores de distribución

Como principal dispositivo de protección para transformadores de distribución montados en postes de 10 kV, el fusible desconectador motorizado de porcelana puede desconectar rápidamente fallas por sobrecarga y cortocircuito del transformador, previniendo el desgaste y daño del equipo, minimizando el impacto de las fallas y garantizando la operación segura y estable de los equipos eléctricos.

2. Proyectos de renovación de redes eléctricas urbanas y rurales

Adecuado para redes eléctricas rurales remotas y líneas de distribución recién construidas o renovadas, no requiere sistemas complejos de control y suministro de energía, es simple de operar, tiene bajos costos de inversión y se adapta perfectamente a las características dispersas y de amplia cobertura de las redes eléctricas rurales.

3. Protección de líneas de alta tensión en parques industriales

Utilizado para la protección de terminales y derivaciones de líneas de distribución de alto voltaje de 10 kV en áreas de fábrica, junto con interruptores seccionalizadores de línea, puede lograr rápidamente la localización y aislamiento de fallas, evitando cortes de energía a gran escala en las líneas de producción de fábrica y garantizando un suministro de energía estable para la producción industrial.

Caso de aplicación práctica

1. Antecedentes del caso

Un proyecto de renovación de la red eléctrica rural a nivel de condado en el norte de China en 2025. Las líneas eléctricas locales estaban dispersas y las condiciones climáticas exteriores como tormentas eléctricas, tormentas de arena y bajas temperaturas eran frecuentes, lo que dificultaba la inspección de fallas a gran altitud. Los fusibles desconectadores ordinarios existentes tenían un rendimiento anticontaminación deficiente y una baja capacidad de identificación de fallas, lo que fácilmente provocaba un reencendido del arco y un disparo falso de la línea, lo que resultaba en un retraso en el mantenimiento y una mala estabilidad del suministro de energía.

2. Solución de aplicación

El proyecto compró al por mayor un fusible desconectador motorizado de porcelana anticontaminación de cuatro niveles HUAJIDIAN de 12 kV/200 A, instalándolo en el lado primario de 86 transformadores montados en postes y en los terminales de 32 ramales dentro del área. Las especificaciones de los fusibles se personalizaron según la capacidad del transformador en el sitio, y se proporcionaron varillas operativas aisladas específicas y fusibles de repuesto para adaptarse a las complejas condiciones exteriores.

3. Resultados de la aplicación

El equipo operó de manera estable durante un año en condiciones climáticas extremas, como tormentas eléctricas y bajas temperaturas, con acciones de protección precisas y sin errores y sin problemas de reencendido del arco ni fallas de aislamiento. El ángulo de caída intuitivo permite al personal de mantenimiento localizar rápidamente fallas en el suelo, lo que elimina la necesidad de trepar a los postes y mejora la eficiencia de la resolución de problemas en un 60 %. La estructura de reemplazo simplificada reduce los costos de mantenimiento diario en un 45 %, resolviendo por completo los puntos débiles del difícil manejo de fallas y los altos costos de mantenimiento en las redes eléctricas rurales, obteniendo un alto reconocimiento por parte de las unidades de mantenimiento de la red eléctrica.

Instrucciones de instalación y mantenimiento

1. Requisitos de instalación

El equipo debe instalarse de forma fija sobre una cruceta de distribución exterior. La altura y separación de la instalación deberán cumplir con las normas de distancia de seguridad de la red de distribución de 10kV. El lugar de instalación debe tener una vista clara, facilitando la observación del estado del equipo y la operación manual. Está estrictamente prohibida la instalación en entornos hostiles con fuertes vibraciones, acumulación de gases corrosivos o acumulación de agua a largo plazo.

2. Inspección posterior a la instalación

Después de la instalación, verifique la flexibilidad del tubo portafusible para asegurarse de que no haya atascos; Confirme que la conexión del contacto sea segura y que el ángulo de caída cumpla con el estándar de diseño de 65°±5° para garantizar una caída normal en caso de falla. Simultáneamente, verifique que las especificaciones de los fusibles coincidan con la capacidad del transformador para evitar fallas en el equipo causadas por discrepancias en los parámetros.

3. Mantenimiento de rutina

Limpie periódicamente el polvo y la suciedad de la superficie del aislador para evitar accidentes por descargas eléctricas; Verifique periódicamente la corrosión de los componentes de la transmisión mecánica y la deformación de los tubos portafusibles, y reemplace rápidamente las piezas envejecidas o dañadas. Después de fenómenos meteorológicos extremos como tormentas eléctricas, vientos fuertes y ventiscas, se requiere una inspección especial del equipo para identificar de antemano posibles riesgos de seguridad.

Configuraciones opcionales y servicios de personalización

1. Personalización de parámetros: la corriente nominal, la capacidad de interrupción de cortocircuitos y el nivel de protección contra la contaminación se pueden personalizar de acuerdo con los parámetros de línea y transformador del usuario;

2. Actualización de funciones: Hay modelos opcionales con función de rotura de carga disponibles para lograr operaciones de apertura y cierre seguras en condiciones de carga;

3. Actualización del material: Hay disponibles versiones de aisladores compuestos, con resistencia mejorada al envejecimiento y resistencia a las descargas eléctricas, adecuadas para áreas de gran altitud y muy contaminadas;

4. Accesorios compatibles: Se encuentran disponibles varillas de operación aislantes personalizadas, fusibles con especificaciones completas y guía de instalación en el sitio.

Preguntas frecuentes

P1: ¿Cómo resolver el problema de que los fusibles se quemen con frecuencia o no funcionen durante el uso del fusible desconectador motorizado de porcelana?

R1: Las frecuentes explosiones de fusibles suelen deberse a especificaciones de corriente de fusibles que no coinciden o a una sobrecarga del circuito a largo plazo. La falla en el funcionamiento del equipo generalmente se debe a un atasco del tubo fusible o al envejecimiento de la estructura mecánica. Se recomienda verificar primero si las especificaciones de los fusibles coinciden con la capacidad del transformador, limpiar periódicamente los componentes de la transmisión, reemplazar los fusibles viejos y garantizar un movimiento suave del tubo portafusible para resolver estos problemas de manera efectiva.

P2: ¿Cuáles son las principales ventajas de los productos HUAJIDIAN en comparación con los fusibles de desactivación ordinarios tradicionales?

R2: Las principales ventajas son principalmente triples: en primer lugar, el uso de fusibles de aleación de cobre y plata garantiza parámetros de fusión precisos y una respuesta a fallos más sensible; en segundo lugar, la estructura de extinción de arco incorporada que genera gas evita el reencendido del arco, lo que mejora significativamente la seguridad operativa; En tercer lugar, la estructura de doble caída por gravedad + resorte proporciona un funcionamiento estable y un ángulo de caída claro, lo que permite solucionar problemas sin tener que trepar al poste, reducir la dificultad y el costo de mantenimiento y ofrecer una rentabilidad general significativamente mayor que los productos tradicionales.
