Sistema de energía 500 kVA, 50 Hz/60 Hz, trifásico
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

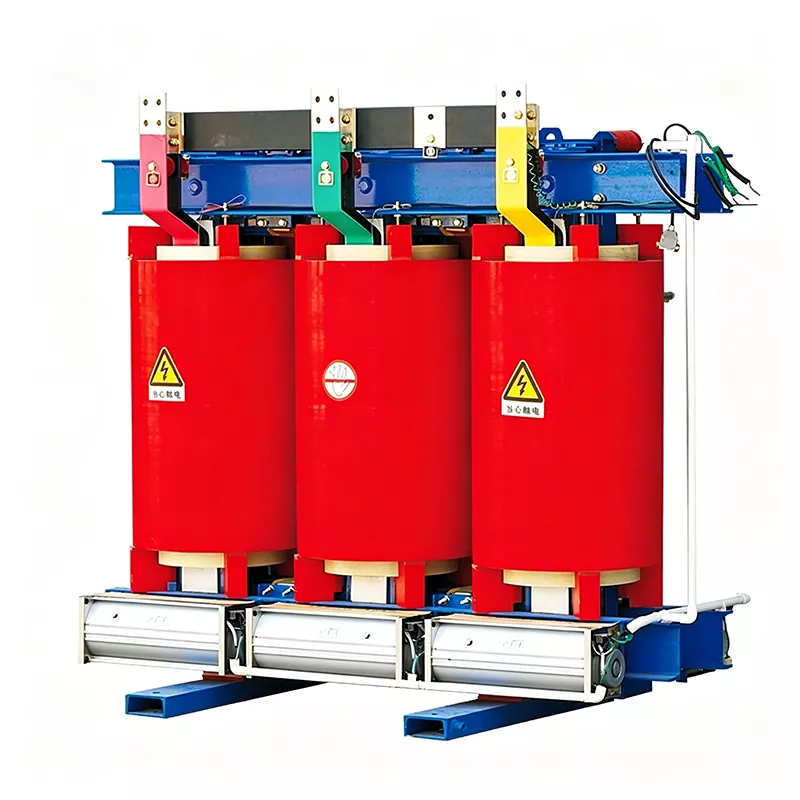

El transformador seco de resina fundida de 500 kVA de Huajidian es un dispositivo de distribución de energía de alto rendimiento de 10 kV adecuado para escenarios de consumo de energía pequeños a medianos. El producto adopta un aislamiento de tipo seco completamente libre de aceite. estructura, resolviendo fundamentalmente los riesgos de seguridad y los problemas ambientales de los equipos tradicionales sumergidos en aceite. Al basarse en una artesanía sofisticada y materias primas de alta calidad, garantiza estabilidad y durabilidad a largo plazo. funcionamiento del sistema de distribución de energía.
El transformador tipo seco de resina fundida de 500 kVA funciona sin producir gases ni desechos nocivos, lo que resulta en cero contaminación ambiental. Utilizando un diseño electromagnético optimizado, el producto cuenta con una excelente eficiencia energética, logrando una eficiencia trifásica del 99,31% con una carga del 35%, cumpliendo con los últimos estándares de eficiencia energética del DOE para 2029. Reduce efectivamente el consumo de energía a largo plazo para las empresas, equilibrando los beneficios económicos con el valor ambiental.
El diseño de aislamiento de tipo seco elimina por completo los riesgos de seguridad como fugas de aceite, manchas de aceite e incendios. Equipado con materiales aislantes de alta gama de 220 ℃, admite múltiples configuraciones de aumento de temperatura, incluido 150 ℃ (estándar), 115 ℃ y 80 ℃, adaptándose a ambientes de alta temperatura y condiciones de carga continua. Presentando Blindaje electrostático compatible con NEMA y tecnología de operación de bajo ruido, reduce significativamente el ruido eléctrico e interferencias transitorias, lo que garantiza un funcionamiento estable y silencioso.
Elimina significativamente la necesidad de cambios de aceite y mantenimiento asociados con los equipos tradicionales sumergidos en aceite. reduce los costos de mano de obra y mantenimiento. Con funciones de autolimpieza y autoenfriamiento, reduciendo la frecuencia y Complejidad del mantenimiento diario. Admite devanados opcionales de aluminio o cobre, con parámetro de voltaje flexible personalización; Caja de ventilación NEMA1 estándar, con caja impermeable NEMA3R opcional, adecuada para varios condiciones de trabajo complejas como ambientes interiores, exteriores, húmedos, polvorientos y corrosivos.
El transformador tipo seco de resina fundida de 500 kva puede equiparse con ventiladores de refuerzo (para mejorar la capacidad de sobrecarga), disyuntores integrados de alto y bajo voltaje, protectores contra sobretensiones, sensores digitales de control de temperatura con alarma funciones e interfaces de monitoreo SCADA. También admite refuerzo sísmico que cumple con OSHPD, 50/60 Hz. operación de doble frecuencia y personalización de impedancia. Todas las soluciones personalizadas han sido verificadas profesionalmente y cumplir plenamente con los estándares internacionales de la industria.
- Capacidad nominal: 500kVA
- Número de Fases: Trifásico (compatible monofásico)
- Voltaje primario: 208V-600V (admite conexión delta de 480V, 600V, etc.)
- Voltaje secundario: 208Y/120V, 480Y/277V (se admite personalización)
- Material de bobinado: bobinado de aluminio/bobinado de cobre (opcional)
- Clasificación de aumento de temperatura: 150 ℃ (estándar), 115 ℃, 80 ℃ (clase de aislamiento de 220 ℃)
- Método de regulación de voltaje: ±2×2,5% regulación de toma del lado primario
- Método de enfriamiento: enfriamiento por aire natural (AN)
- Gabinete de protección: gabinete ventilado NEMA1 (gabinete completamente cerrado NEMA3R opcional)
- Compatibilidad de carga: factor K 4/9/13/20+, adecuado para cargas no lineales como convertidores de frecuencia y datos equipo
- Estándares: IEEE, ANSI, NEMA, UL, CSA, DOE Estándar de eficiencia energética 2029
Rango de impedancia: Estándar 3%-7% (personalizable)
Con sus ventajas de seguridad, respeto al medio ambiente, operación estable y mantenimiento simple, este 500 Kva Cast El transformador de tipo seco de resina es totalmente adaptable a diversos escenarios de uso de energía, completando eficientemente la energía. conversión y distribución. Es ampliamente utilizado en talleres industriales, bases de fabricación de maquinaria, comerciales. complejos, comunidades residenciales, centros de datos y otras ubicaciones, especialmente adecuados para entornos con alta requisitos de prevención de incendios, protección del medio ambiente y reducción de ruido.
Un parque industrial manufacturero en el sur de Vietnam experimenta altas temperaturas y humedad, con complejos sistemas no lineales. cargas en sus equipos de producción. En 2023, el parque compró seis transformadores de tipo seco de resina fundida Huajidian de 500 kVA. El proyecto cuenta con gabinetes NEMA3R personalizados a prueba de agua y polvo y un aumento de baja temperatura de 115 ℃ Configuración, combinada con un diseño de carga anti-no lineal K9, que se adapta al arranque y apagado frecuentes del equipo. condiciones. El equipo ha estado funcionando continuamente durante más de dos años sin fugas de aceite ni averías. manteniendo una salida de voltaje estable y asegurando el funcionamiento continuo de la línea de producción. Esto ha ayudado a la El parque industrial reduce los costos de mantenimiento y energía en aproximadamente un 15% anual.
Basado en el sistema de gestión estandarizado ISO9001, Huajidian implementa un control de calidad de proceso completo para cada Transformador tipo seco de 500kVA. Antes de salir de fábrica, los productos se someten a una serie completa de pruebas, incluida la relación de vueltas. Verificación, pruebas de resistencia de aislamiento, pruebas de funcionamiento a plena carga, pruebas de aumento de temperatura y transitorios. pruebas de inmunidad. Todos los procesos cumplen estrictamente con los estándares internacionales de la industria. Sólo después de pasar todas las pruebas se puede el equipo sale de fábrica, asegurando un funcionamiento continuo y estable en condiciones complejas.
P1: ¿Cuáles son las ventajas principales de este transformador tipo seco de resina fundida de 500 kva en comparación con el transformador tradicional sumergido en aceite? transformadores?
Este producto adopta una estructura aislante de tipo seco de resina completa, abandonando el diseño tradicional sumergido en aceite. esto elimina los riesgos de seguridad como fugas de petróleo, contaminación por petróleo e incendios en la fuente, lo que resulta en contaminación cero y mayor eficiencia energética. Elimina la necesidad de cambios regulares de aceite y mantenimiento, reduciendo significativamente costos operativos a largo plazo, extendiendo la vida útil y haciéndolo más adecuado para interiores, densamente poblados y entornos ambientalmente exigentes.
P2: ¿Este transformador admite la personalización de parámetros y condiciones de funcionamiento especiales?
Admite la personalización personalizada de escenarios completos. Los devanados de aluminio o cobre se pueden seleccionar según el costo y Los requisitos de rendimiento y los parámetros de voltaje, los niveles de aumento de temperatura y los gabinetes de protección pueden ser flexibles. personalizado. Puede adaptarse a condiciones operativas especiales como altas temperaturas, humedad, polvo y corrosión, y También puede equiparse con funciones como enfriamiento de refuerzo, refuerzo sísmico y monitoreo inteligente. Todos Los productos personalizados cumplen con los estándares internacionales de eficiencia energética y seguridad.
P3: ¿Cuáles son el ciclo y los costos de mantenimiento del producto?
Este producto elimina la necesidad de cambios regulares de aceite requeridos por los transformadores sumergidos en aceite, simplificando mantenimiento. El mantenimiento de rutina solo requiere una simple eliminación del polvo y comprobaciones de parámetros cada 3 a 6 meses. Cuenta con Funciones de autolimpieza y autoenfriamiento, lo que reduce significativamente la frecuencia de mantenimiento. Comparado con el tradicional equipo sumergido en aceite, puede ahorrar más del 60% de los costos anuales de mano de obra y materiales de mantenimiento, lo que resulta en una menor costos totales del ciclo de vida.
Con el rendimiento superior de su producto y su estricta garantía de calidad, el transformador tipo seco de resina fundida de 500 kVA de Huajidian ha obtenido un amplio reconocimiento en el mercado global. La empresa da la bienvenida sinceramente a los clientes desde casa. y en el extranjero para visitar nuestra fábrica para realizar inspecciones in situ y discutir la cooperación. Continuaremos brindando servicios globales a los usuarios soluciones de distribución de energía de alta calidad, alta eficiencia y personalizables.
