Sistema de energía CA trifásica de 12 kV, 50 Hz
Certificaciones IEC 62271-200, IEC 694, GB3906, DIN VDE 0670
HUAJIDIAN se especializa en I + D, producción y venta de aparamenta de alto voltaje, con años de profunda experiencia en el sector de interruptores automáticos en vacío de 11 kV 630 A. La marca cuenta con un equipo de I+D independiente, unas instalaciones de fabricación modernas y un sistema integral de control de calidad, centrado en la innovación tecnológica en equipos de protección de energía de media y alta tensión.
La línea de productos VCB de 11 kV 630 A abarca una gama completa de ofertas, incluidos disyuntores de vacío para interiores y exteriores y conjuntos completos de aparamenta, que prestan servicios a industrias como las de servicios públicos de energía, minería, productos químicos y construcción. Todos los productos cumplen con los estándares internacionales de calidad y cuentan con la certificación ISO9001; Son los más vendidos tanto en el mercado nacional como en el internacional. Habiendo sido exhibida en eventos como Mexico Power Exhibition, la marca ha establecido una sólida reputación global basada en tecnología y calidad confiables.
1. Excelente rendimiento de aislamiento, adecuado para entornos complejos

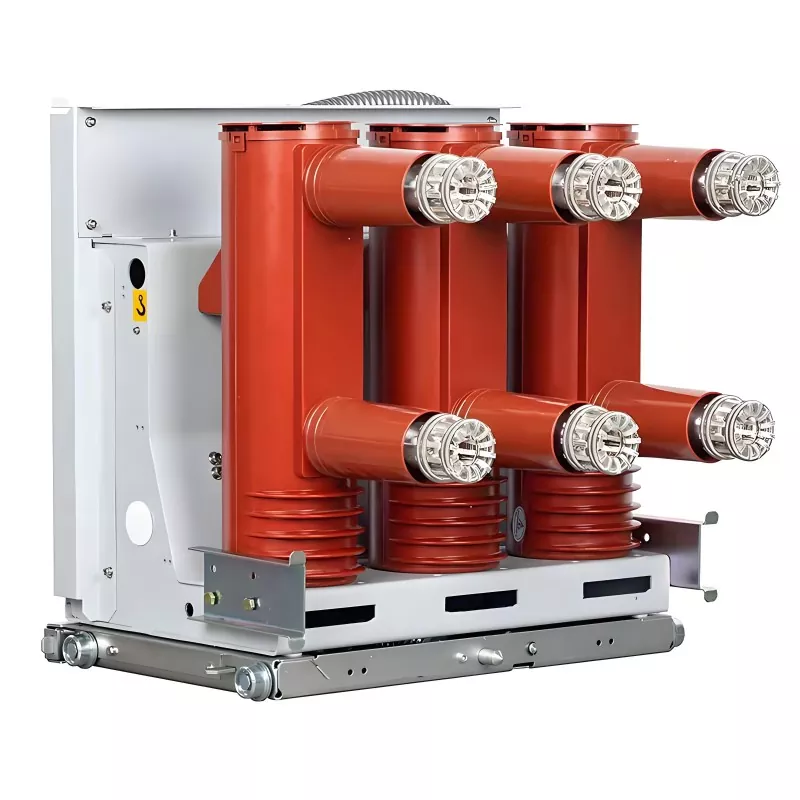

El interruptor de vacío emplea un diseño de carcasa de resina epoxi completamente integrado, lo que mejora significativamente el aislamiento general del equipo y proporciona una resistencia sólida contra la contaminación, la humedad y la condensación. Los modelos estándar funcionan de manera estable a altitudes de 1000 metros o menos, mientras que hay opciones de personalización disponibles para altitudes ultraaltas para satisfacer los requisitos operativos de entornos diversos y especializados.
2. Vida útil excepcional, admite operación frecuente
El VCB de 11 kV 630 A cuenta con una vida útil mecánica y una capacidad de corte de corriente nominal de hasta 20 000 operaciones. Admite hasta 50 operaciones con corriente de cortocircuito máxima y garantiza un rendimiento de corte estable durante al menos 30 operaciones en condiciones de cortocircuito de 40 kA. Es ideal para escenarios que involucran ciclos frecuentes de arranque y parada de equipos y conmutaciones repetidas de líneas, lo que reduce efectivamente la frecuencia de reemplazo de equipos y los costos de mantenimiento a largo plazo.
3. La sólida protección contra cortocircuitos garantiza la seguridad del sistema
El producto presenta una corriente nominal máxima de corte en cortocircuito de 40 kA y una corriente máxima soportada de hasta 100 kA. En caso de fallas repentinas, como cortocircuitos o sobrecargas, interrumpe rápidamente las corrientes de falla y aísla el equipo defectuoso. Esto evita la propagación de fallas, evitando así cortes de energía generalizados y daños a los equipos, y salvaguarda integralmente la seguridad operativa del sistema de distribución de energía.
4. Parámetros operativos precisos y sólida interoperabilidad
El disyuntor en vacío de 11 kV 630 A ofrece parámetros de funcionamiento precisos y estables: tiempo de almacenamiento de energía ≤10 s, distancia de apertura de contacto de 11 ± 1 mm, sobrecarrera de contacto de 3,5 ± 0,5 mm, velocidad promedio de apertura/cierre de 1,2 ± 0,2 m/s y sincronización trifásica ≤ 2 ms. Admite la secuencia operativa estándar "0-0.3s-CO-180s-CO" y se integra perfectamente con varios dispositivos de protección de energía para permitir una protección de energía inteligente y controlada con precisión.
|
No. |
Elemento de parámetro |
Unidad |
Parámetros técnicos típicos |
|
1 |
Tensión nominal |
kV |
12 |
|
2 |
Frecuencia nominal |
Hz |
50 |
|
3 |
Corriente nominal |
A |
630/1250/1600/2000/2500/3150 |
|
4 |
Corriente de ruptura nominal de cortocircuito |
ka |
20/25/31,5/40 |
|
5 |
Corriente nominal de resistencia de corta duración |
ka |
Consistente con la corriente de corte de cortocircuito |
|
6 |
Duración nominal del cortocircuito |
s |
4 |
|
7 |
Corriente nominal máxima soportada |
ka |
50/63/80/100 |
|
8 |
Corriente nominal de cierre de cortocircuito |
ka |
Consistente con la corriente soportada máxima |
|
9 |
Tensión soportada de frecuencia de alimentación del circuito secundario (1 min) |
V |
2000 |
|
10 |
Vida útil mecánica |
ciclos |
20000 |
|
11 |
Tiempos de ruptura actuales nominales (vida eléctrica) |
veces |
20000 |
|
12 |
Tiempos de ruptura de corriente de cortocircuito |
veces |
50 (≥30 por debajo de 40 kA) |
|
13 |
Tiempo de almacenamiento de energía |
s |
≤10 |
|
14 |
Distancia de apertura de contacto |
milímetros |
11±1 |
|
15 |
Sobrecarrera |
milímetros |
3,5±0,5 |
|
16 |
Velocidad de apertura y cierre |
EM |
1,2±0,2 |
|
17 |
Resistencia de contacto del circuito principal |
µΩ |
≤50(630A); ≤45(1250A); ≤40(≥1600A) |
|
18 |
Secuencia operativa nominal |
- |
0-0,3s-CO-180s-CO |
1. Subestaciones de la red eléctrica y salas de distribución
Se utiliza para protección en el lado de salida de bajo voltaje de transformadores principales y para aislar fallas de línea; previene la propagación de fallas y garantiza la estabilidad operativa general de la red eléctrica regional.
2. Industria Pesada y Manufactura
Adecuado para la protección de la distribución de energía de equipos de alta potencia en sectores como el acero, los productos químicos y la fabricación de maquinaria; capaz de manejar ciclos frecuentes de arranque y parada para motores y transformadores al tiempo que garantiza una interrupción confiable y protección de seguridad.
3. Distribución de energía en ambientes especiales
Presenta un aislamiento superior resistente a la humedad y la contaminación, lo que permite un funcionamiento estable en entornos costeros con alta humedad; Hay versiones personalizables disponibles para condiciones de gran altitud y baja presión, lo que resuelve los problemas de inestabilidad que enfrentan los disyuntores tradicionales en entornos hostiles.
4. Edificios comerciales y residenciales de gran altura
Se utiliza para proteger líneas principales de media tensión de 11 kV dentro de edificios; Gestiona eficazmente las fluctuaciones de carga y los riesgos de cortocircuito para garantizar la seguridad eléctrica.
Estudio de caso 1: Modernización de la distribución de energía para una planta química costera
Una gran planta química en el este de China, ubicada en una zona costera, experimentó problemas donde la alta humedad y la niebla salina provocaron el envejecimiento del aislamiento y disparos frecuentes en los disyuntores tradicionales, interrumpiendo así el funcionamiento estable de las líneas de producción. La empresa actualizó su sistema de distribución de energía de 11 kV utilizando el disyuntor de vacío (VCB) HUAJIDIAN de 11 kV 630 A. El producto presenta una estructura de aislamiento sólidamente sellada que resiste eficazmente la corrosión por niebla salina y la entrada de humedad. El equipo ha funcionado continuamente durante 24 meses sin fallas de aislamiento ni disparos anormales, lo que garantiza una producción ininterrumpida y ayuda a la empresa a reducir los costos de operación y mantenimiento y las pérdidas por tiempo de inactividad en más de un 15 %.
Estudio de caso 2: Proyecto de operación de alta frecuencia en un parque industrial
Un parque industrial de fabricación en el centro de China alberga numerosos motores y transformadores que requieren arranques y paradas frecuentes, lo que impone exigencias extremadamente altas en la vida útil y la durabilidad operativa de los disyuntores. El parque implementó VCB HUAJIDIAN de 11 kV 630 A en todos los ámbitos para la protección de ramales de 11 kV. Con una vida útil ultralarga de 20.000 operaciones, las unidades son perfectamente adecuadas para condiciones de conmutación de alta frecuencia. El equipo ha funcionado sin fallas durante un año, resolviendo problemas comunes a los disyuntores tradicionales (como el envejecimiento prematuro y los daños) y mejorando significativamente la confiabilidad del suministro de energía industrial.
P1: ¿Qué duras condiciones de funcionamiento puede soportar el disyuntor en vacío HUAJIDIAN 11kV 630A?
El producto cuenta con una resistencia ambiental excepcional; el modelo estándar es adecuado para altitudes de hasta 1.000 metros, mientras que los modelos personalizados pueden satisfacer requisitos de mayor altitud. Su estructura sólida sellada de resina epoxi proporciona una excelente resistencia a la humedad, la contaminación y la niebla salina, lo que garantiza un funcionamiento estable a largo plazo en entornos desafiantes, como zonas costeras húmedas, plantas industriales polvorientas y regiones de gran altitud y baja presión.
P2: ¿Cuáles son las ventajas clave de este producto para escenarios de operación de alta frecuencia?
El producto destaca en escenarios industriales que implican arranques/paradas frecuentes de equipos y conmutaciones de línea repetidas: ofrece una vida útil mecánica y eléctrica de 20.000 operaciones y puede soportar hasta 50 interrupciones de corriente de cortocircuito (≥30 veces a 40 kA). Presenta velocidades de conmutación consistentes y un error de sincronización trifásica de ≤2 ms, lo que resulta en una alta precisión operativa y bajas tasas de falla. Esto permite un funcionamiento estable y de alta frecuencia a largo plazo, lo que reduce eficazmente los costes de mantenimiento y sustitución de equipos.
P3: ¿HUAJIDIAN ofrece servicios de personalización para este disyuntor?
Sí, lo hacemos. Como fabricante de equipos especializados, HUAJIDIAN ofrece servicios personalizados, como adaptación a gran altitud, personalización de parámetros y optimización estructural, adaptados a las condiciones operativas específicas en el sitio del usuario. Todos los productos personalizados cumplen estrictamente con los estándares de calidad ISO9001 y coinciden con el rendimiento de los modelos estándar, cumpliendo con precisión los diversos requisitos de protección y distribución de energía de diversas industrias y aplicaciones especializadas.
